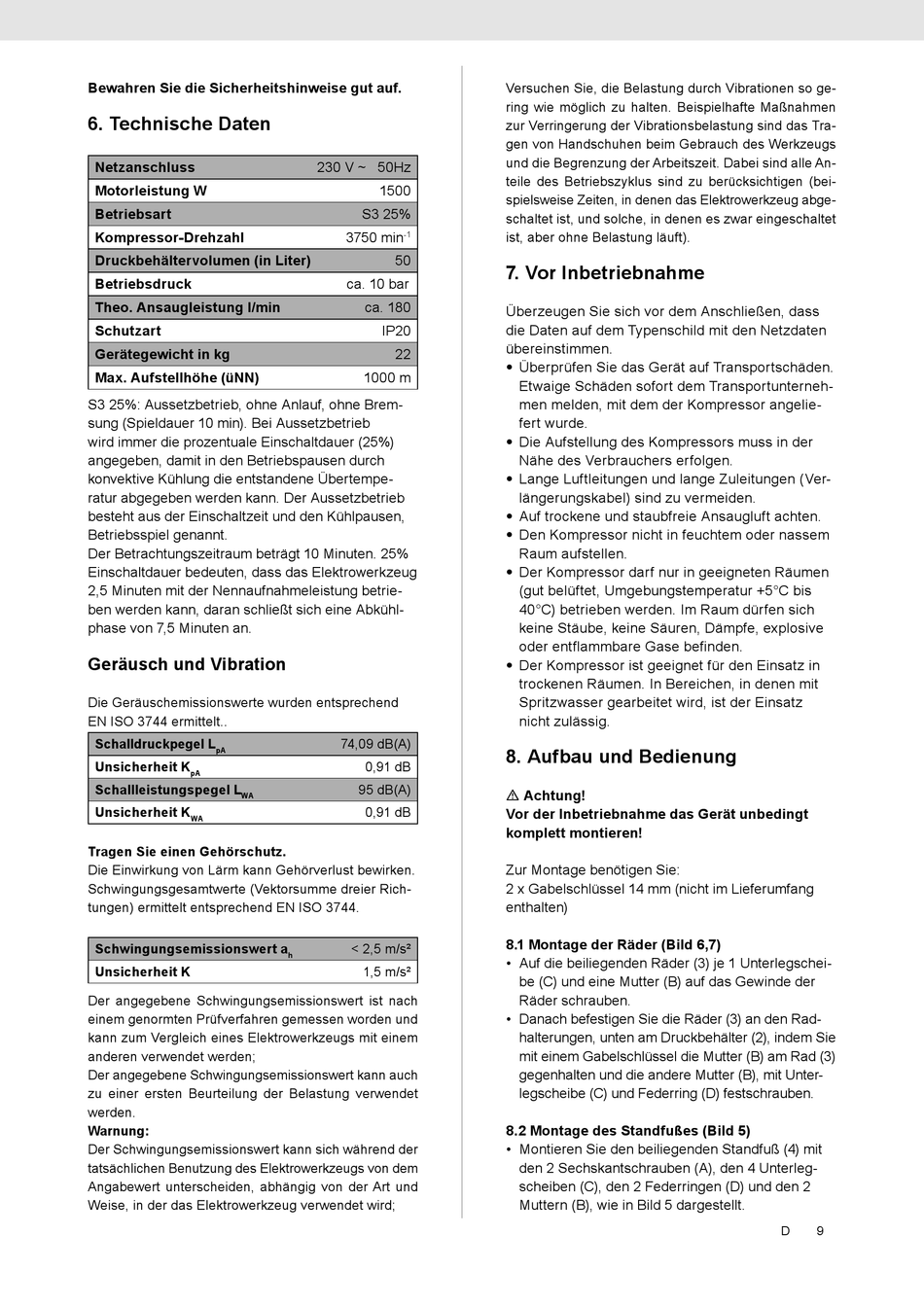

6. Technische Daten

Netzanschluss
Motorleistung W
Betriebsart
Kompressor-Drehzahl
Druckbehältervolumen (in Liter)
Betriebsdruck
Theo. Ansaugleistung l/min
Schutzart
Gerätegewicht in kg
Max. Aufstellhöhe (üNN)
S3 25%: Aussetzbetrieb, ohne Anlauf, ohne Brem­
sung (Spieldauer 10 min). Bei Aussetzbetrieb
wird immer die prozentuale Einschaltdauer (25%)
angegeben, damit in den Betriebspausen durch
konvektive Kühlung die entstandene Übertempe­
ratur abgegeben werden kann. Der Aussetzbetrieb
besteht aus der Einschaltzeit und den Kühlpausen,
Betriebsspiel genannt.
Der Betrachtungszeitraum beträgt 10 Minuten. 25%
Einschaltdauer bedeuten, dass das Elektrowerkzeug
2,5 Minuten mit der Nennaufnahmeleistung betrie­
ben werden kann, daran schließt sich eine Abkühl­
phase von 7,5 Minuten an.
Geräusch und Vibration
Die Geräuschemissionswerte wurden entsprechend
EN ISO 3744 ermittelt..
Schalldruckpegel L
pA
Unsicherheit K
pA
Schallleistungspegel L
WA
Unsicherheit K
WA
Tragen Sie einen Gehörschutz.
Die Einwirkung von Lärm kann Gehörverlust bewirken.
Schwingungsgesamtwerte (Vektorsumme dreier Rich­
tungen) ermittelt entsprechend EN ISO 3744.
Schwingungsemissionswert a
Unsicherheit K
Der angegebene Schwingungsemissionswert ist nach
einem genormten Prüfverfahren gemessen worden und
kann zum Vergleich eines Elektrowerkzeugs mit einem
anderen verwendet werden;
Der angegebene Schwingungsemissionswert kann auch
zu einer ersten Beurteilung der Belastung verwendet
werden.
Warnung:
Der Schwingungsemissionswert kann sich während der
tatsächlichen Benutzung des Elektrowerkzeugs von dem
Angabewert unterscheiden, abhängig von der Art und
Weise, in der das Elektrowerkzeug verwendet wird;
230 V ~ 50Hz
1500
S3 25%
3750 min
­1
50
ca. 10 bar
ca. 180
IP20
22
1000 m
74,09 dB(A)
0,91 dB
95 dB(A)
0,91 dB
< 2,5 m/s²
h
1,5 m/s²
Versuchen Sie, die Belastung durch Vibrationen so ge­
ring wie möglich zu halten. Beispielhafte Maßnahmen
zur Verringerung der Vibrationsbelastung sind das Tra­
gen von Handschuhen beim Gebrauch des Werkzeugs
und die Begrenzung der Arbeitszeit. Dabei sind alle An­
teile des Betriebszyklus sind zu berücksichtigen (bei­
spielsweise Zeiten, in denen das Elektrowerkzeug abge­
schaltet ist, und solche, in denen es zwar eingeschaltet
ist, aber ohne Belastung läuft).

7. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
• Überprüfen Sie das Gerät auf Transportschäden.
Etwaige Schäden sofort dem Transportunterneh­
men melden, mit dem der Kompressor angelie­
fert wurde.
• Die Aufstellung des Kompressors muss in der
Nähe des Verbrauchers erfolgen.
• Lange Luftleitungen und lange Zuleitungen (Ver­
längerungskabel) sind zu vermeiden.
• Auf trockene und staubfreie Ansaugluft achten.
• Den Kompressor nicht in feuchtem oder nassem
Raum aufstellen.
• Der Kompressor darf nur in geeigneten Räumen
(gut belüftet, Umgebungstemperatur +5°C bis
40°C) betrieben werden. Im Raum dürfen sich
keine Stäube, keine Säuren, Dämpfe, explosive
oder entflammbare Gase befinden.
• Der Kompressor ist geeignet für den Einsatz in
trockenen Räumen. In Bereichen, in denen mit
Spritzwasser gearbeitet wird, ist der Einsatz
nicht zulässig.

8. Aufbau und Bedienung

m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Zur Montage benötigen Sie:
2 x Gabelschlüssel 14 mm (nicht im Lieferumfang
enthalten)
8.1 Montage der Räder (Bild 6,7)
• Auf die beiliegenden Räder (3) je 1 Unterlegschei­
be (C) und eine Mutter (B) auf das Gewinde der
Räder schrauben.
• Danach befestigen Sie die Räder (3) an den Rad­
halterungen, unten am Druckbehälter (2), indem Sie
mit einem Gabelschlüssel die Mutter (B) am Rad (3)
gegenhalten und die andere Mutter (B), mit Unter­
legscheibe (C) und Federring (D) festschrauben.
8.2 Montage des Standfußes (Bild 5)
• Montieren Sie den beiliegenden Standfuß (4) mit
den 2 Sechskantschrauben (A), den 4 Unterleg­
scheiben (C), den 2 Federringen (D) und den 2
Muttern (B), wie in Bild 5 dargestellt.
D 9
