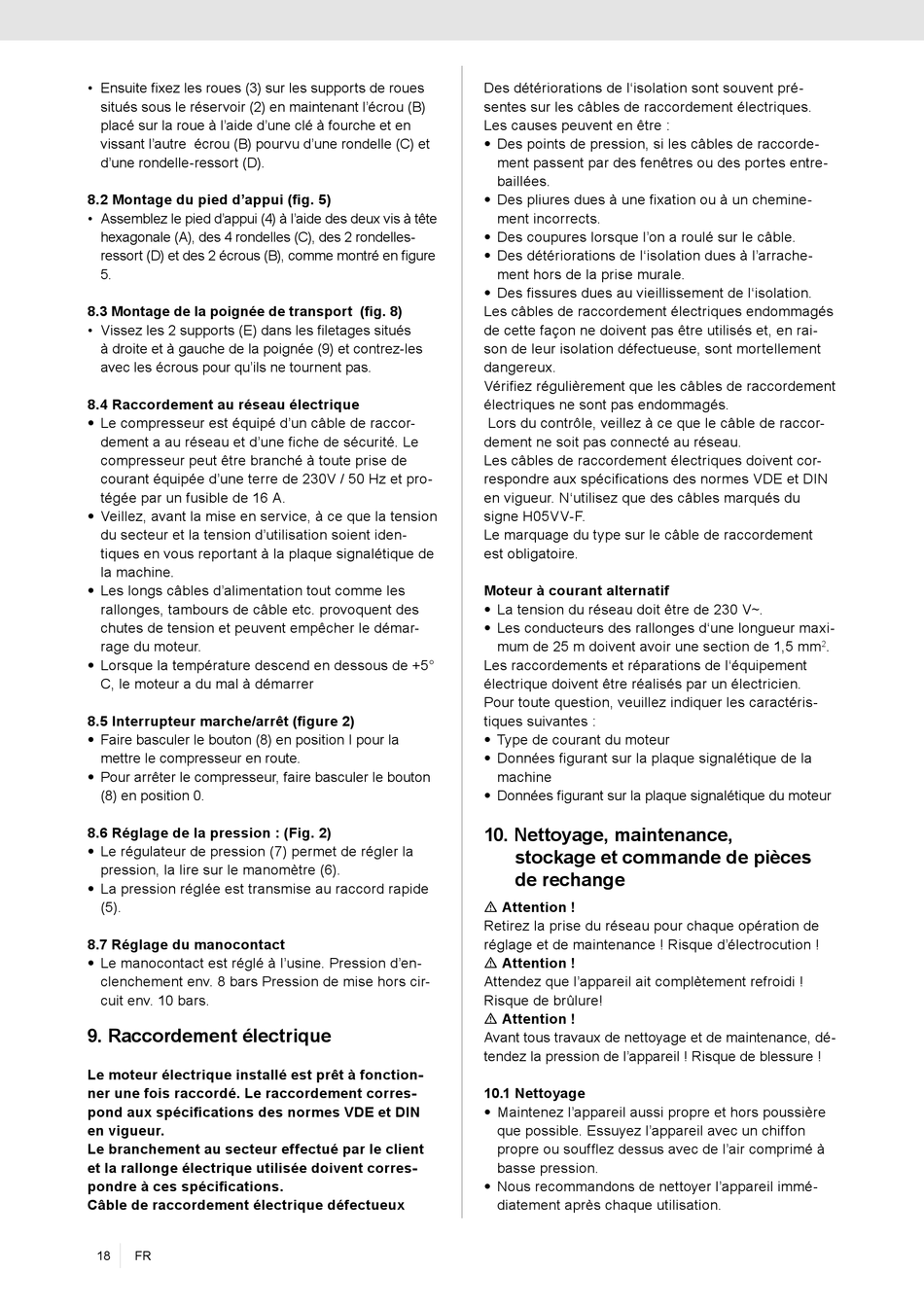

• Ensuite fixez les roues (3) sur les supports de roues
situés sous le réservoir (2) en maintenant l'écrou (B)
placé sur la roue à l'aide d'une clé à fourche et en
vissant l'autre écrou (B) pourvu d'une rondelle (C) et
d'une rondelle­ressort (D).
8.2 Montage du pied d'appui (fig. 5)
• Assemblez le pied d'appui (4) à l'aide des deux vis à tête
hexagonale (A), des 4 rondelles (C), des 2 rondelles­
ressort (D) et des 2 écrous (B), comme montré en figure
5.
8.3 Montage de la poignée de transport (fig. 8)
• Vissez les 2 supports (E) dans les filetages situés
à droite et à gauche de la poignée (9) et contrez­les
avec les écrous pour qu'ils ne tournent pas.
8.4 Raccordement au réseau électrique
• Le compresseur est équipé d'un câble de raccor­
dement a au réseau et d'une fiche de sécurité. Le
compresseur peut être branché à toute prise de
courant équipée d'une terre de 230V / 50 Hz et pro­
tégée par un fusible de 16 A.
• Veillez, avant la mise en service, à ce que la tension
du secteur et la tension d'utilisation soient iden­
tiques en vous reportant à la plaque signalétique de
la machine.
• Les longs câbles d'alimentation tout comme les
rallonges, tambours de câble etc. provoquent des
chutes de tension et peuvent empêcher le démar­
rage du moteur.
• Lorsque la température descend en dessous de +5°
C, le moteur a du mal à démarrer
8.5 Interrupteur marche/arrêt (figure 2)
• Faire basculer le bouton (8) en position I pour la
mettre le compresseur en route.
• Pour arrêter le compresseur, faire basculer le bouton
(8) en position 0.
8.6 Réglage de la pression : (Fig. 2)
• Le régulateur de pression (7) permet de régler la
pression, la lire sur le manomètre (6).
• La pression réglée est transmise au raccord rapide
(5).
8.7 Réglage du manocontact
• Le manocontact est réglé à l'usine. Pression d'en­
clenchement env. 8 bars Pression de mise hors cir­
cuit env. 10 bars.
9. Raccordement électrique
Le moteur électrique installé est prêt à fonction-
ner une fois raccordé. Le raccordement corres-
pond aux spécifications des normes VDE et DIN
en vigueur.
Le branchement au secteur effectué par le client
et la rallonge électrique utilisée doivent corres-
pondre à ces spécifications.
Câble de raccordement électrique défectueux
18 FR
Des détériorations de l'isolation sont souvent pré­
sentes sur les câbles de raccordement électriques.
Les causes peuvent en être :
• Des points de pression, si les câbles de raccorde­
ment passent par des fenêtres ou des portes entre­
baillées.
• Des pliures dues à une fixation ou à un chemine­
ment incorrects.
• Des coupures lorsque l'on a roulé sur le câble.
• Des détériorations de l'isolation dues à l'arrache­
ment hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.
Les câbles de raccordement électriques endommagés
de cette façon ne doivent pas être utilisés et, en rai­
son de leur isolation défectueuse, sont mortellement
dangereux.
Vérifiez régulièrement que les câbles de raccordement
électriques ne sont pas endommagés.
Lors du contrôle, veillez à ce que le câble de raccor­
dement ne soit pas connecté au réseau.
Les câbles de raccordement électriques doivent cor­
respondre aux spécifications des normes VDE et DIN
en vigueur. N'utilisez que des câbles marqués du
signe H05VV­F.
Le marquage du type sur le câble de raccordement
est obligatoire.
Moteur à courant alternatif
• La tension du réseau doit être de 230 V~.
• Les conducteurs des rallonges d'une longueur maxi­
mum de 25 m doivent avoir une section de 1,5 mm
Les raccordements et réparations de l'équipement
électrique doivent être réalisés par un électricien.
Pour toute question, veuillez indiquer les caractéris­
tiques suivantes :
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la
machine
• Données figurant sur la plaque signalétique du moteur
10. Nettoyage, maintenance,
stockage et commande de pièces
de rechange
m Attention !
Retirez la prise du réseau pour chaque opération de
réglage et de maintenance ! Risque d'électrocution !
m Attention !
Attendez que l'appareil ait complètement refroidi !
Risque de brûlure!
m Attention !
Avant tous travaux de nettoyage et de maintenance, dé­
tendez la pression de l'appareil ! Risque de blessure !
10.1 Nettoyage
• Maintenez l'appareil aussi propre et hors poussière
que possible. Essuyez l'appareil avec un chiffon
propre ou soufflez dessus avec de l'air comprimé à
basse pression.
• Nous recommandons de nettoyer l'appareil immé­
diatement après chaque utilisation.
.
