4
1
5
6

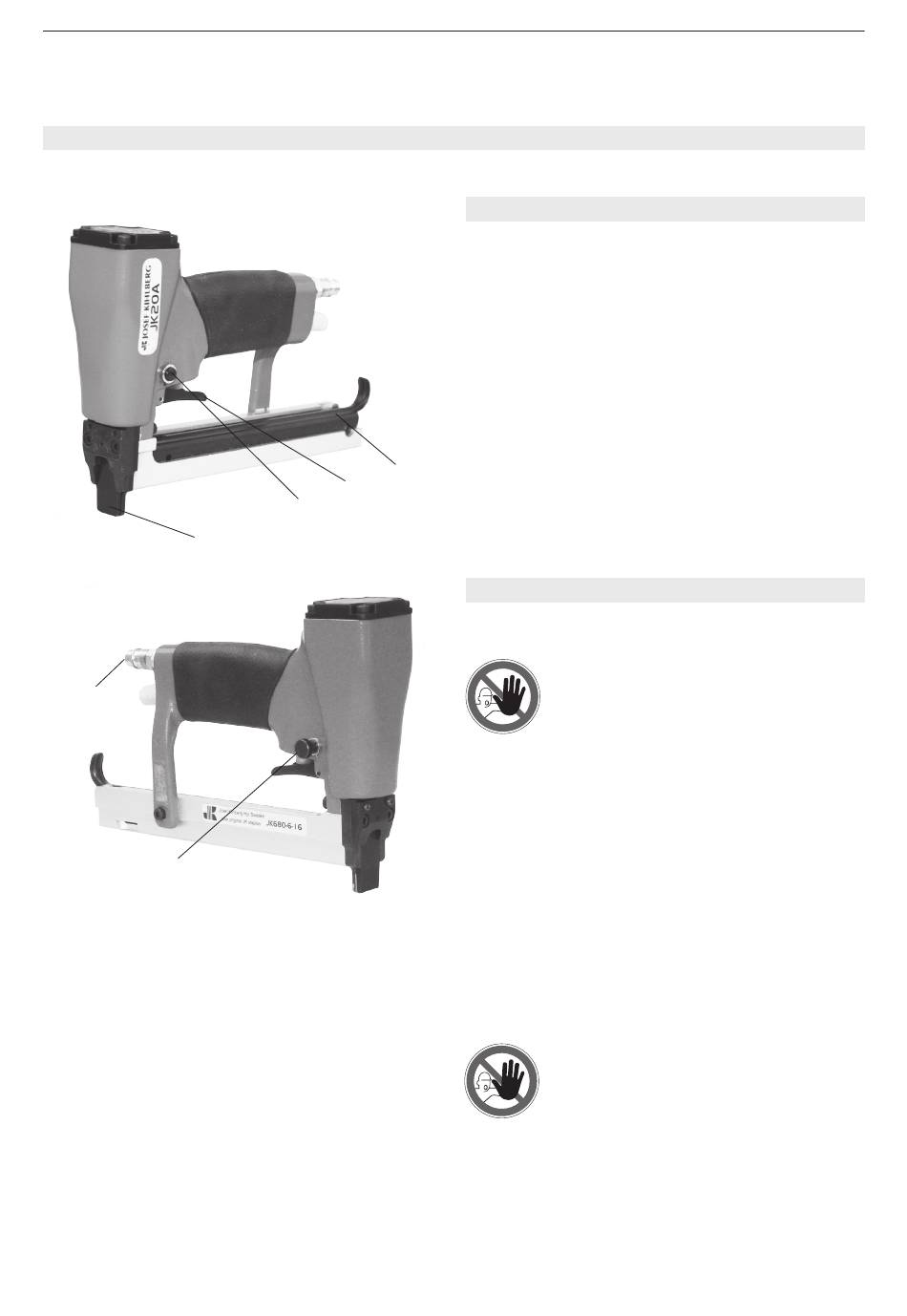

Fig. 1
05.20

BESKRIVNING

1 Dörr
2 Enkelskottsknapp
3 Avtryckare
4 Magasinslock
5 Nippel
6 Hastighetsjustering
4
3
2
Verktyget JK20A680L har såväl enkelskott som
multiskott-avfyrning, utan säkerhetsbygel.
1. Enkelskotts-avfyrning:
2. Multiskott-avfyrning:
3. Hastighetsjustering vid automatspikning:
4.1 SAMMANSÄTTNING

4.2 FUNKTION

Avfyra aldrig i luften!
Tryck på enkelskottsknappen (Fig. 1/2) på vänster
sida ovanför avtryckaren och en klamma kommer
att skjutas ut när avtryckare aktiveras.
Släpp knappen (1/2) på vänster sida och konti-
nuerlig avfyrning sker så länge som avtryckaren
(1/3) hålls intryckt.
Hastigheten justeras med justerskruven (2/6) på
verktygets högra sida. Vid justering moturs ökas
hastigheten (max. 28 skott/sek) 7 bar; vridning
medurs minskas hastigheten.
Varning! innan du häftar, säkerställ
att ingen del av din kropp är under
nosen.
Josef Kihlberg JK20A680L
15
