Inhaltszusammenfassung für Samsung Syncmaster 720TD

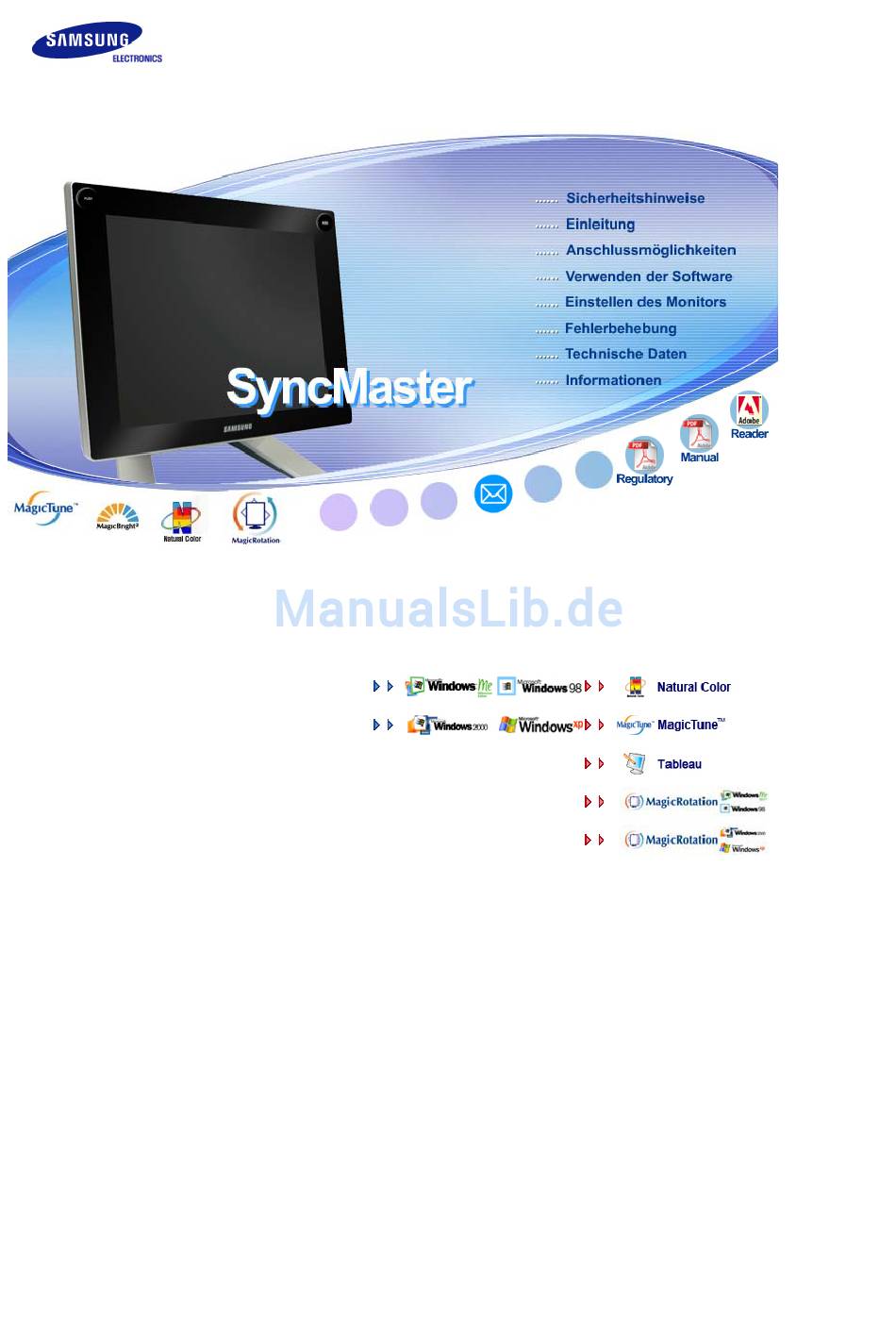

- Seite 1 SyncMaster 720TD Treiberinstallation Programminstallation...
-
Seite 2: Stromversorgung
Hinweis Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu Körperverletzungen oder Schaden an Geräten führen. Verboten Wichtig: Muß stets gelesen und verstanden werden Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose Nicht berühren Zur Vermeidung von elektrischem Schlag erden Stromversorgung Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC auf DPMS. - Seite 3 Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den Stecker nicht mit nassen Händen. Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen. Benutzen Sie nur einwandfrei geerdete Netzstecker und Steckdosen. Unsachgemäße Erdung könnte zu elektrischem Schlag oder Beschädigung der Geräte führen.
- Seite 4 Lassen Sie den Monitor nicht fallen, wenn Sie seinen Standort verändern. Es könnte Schaden am Gerät oder Körperverletzungen verursachen. Stellen Sie den Monitorfuß so in einer Vitrine oder einem Regal auf, dass der Fuß nicht über die Standfläche hinausragt. Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und Verletzungsgefahr führen kann.
-
Seite 5: Reinigung Und Verwendung
Er könnte sonst beschädigt werden oder zerbrechen. Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab. Die TFT-LCD-Oberfläche könnte sonst beschädigt werden. Die Wandhalterung muss von qualifiziertem Fachpersonal installiert werden. Eine Installation durch unqualifizierte Personen kann zu Verletzungen führen. Verwenden Sie dafür stets das in der Bedienungsanleitung angegebene Montageelement. - Seite 6 Ziehen Sie vor dem Reinigen des Geräts den Netzstecker. Andernfalls kann ein elektrischer Schlag oder Brand verursacht werden. Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit einem weichen, trockenen Tuch ab. Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol, Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel.
- Seite 7 Wenn der elektronische Stift feucht oder beschädigt ist, kann er einen Brand oder eine Explosion verursachen. Der orale Kontakt mit dem elektronischen Stift oder die Verwendung eines beschädigten Akkus kann zu gesundheitlichen Schäden führen. Wenn der Akku des elektronischen Stiftes beschädigt wird und Ihre Haut mit der Akku-Flüssigkeit in Berührung kommt, waschen Sie die betroffenen Hautstellen unter fließendem Wasser 1 bis 2 Minuten lang ab.
- Seite 8 Bewegen Sie den Monitor nicht nach rechts oder links, indem Sie nur am Netz- oder Signalkabel ziehen. Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall, elektrischen Schlag oder Feuer verursachen. Decken Sie nichts über die Lüftungsöffnungen des Monitorgehäuses. Unzureichende Belüftung könnte Funktionsausfall oder Feuer verursachen. Stellen Sie keine Wasserbehälter, chemischen Produkte oder kleinen Gegenstände aus Metall auf den Monitor.
- Seite 9 Durch eine ungeeignete Auflösung und Frequenz können Ihre Augen geschädigt werden. 17 Zoll (43 cm) - 1280 x 1024 Bewahren Sie alle Netzadapter getrennt auf. Es besteht Brandgefahr. Halten Sie den Netzadapter von allen anderen Wärmequellen fern. Es besteht Brandgefahr. Halten Sie den Netzadapter von allen anderen Wärmequellen fern.
- Seite 10 der Vibrationen ausgesetzt ist. Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und Verletzungsgefahr führen kann. Bei Aufstellung des Geräts an einem Ort, der Vibrationen ausgesetzt ist, besteht Brandgefahr. Außerdem wird dadurch u. U. die Lebensdauer des Produkts verkürzt.
-
Seite 11: Produktinformation (Bildkonservierungsfrei)
PRODUKTINFORMATION (Bildkonservierungsfrei) Wenn längere Zeit dasselbe stehende Bild auf einem LCD-Monitor oder Fernseher angezeigt wird, hinterlässt das Bild beim Wechsel zu einem anderen Bild ein schwaches Abbild (Bildkonservierung). Die folgenden Informationen sollen den richtigen Gebrauch von LCD-Produkten veranschaulichen, um eine Bildkonservierung zu verhindern. Was ist Bildkonservierung? Beim normalen Betrieb eines LCD-Panels tritt keine Bildkonservierung auf. - Seite 12 - Lassen Sie Buchstaben und Zeichen alle 30 Minuten mit einer Rotation wechseln. Beispiel) Am besten schützen Sie Ihren Monitor vor einer Bildkonservierung, wenn Sie den PC bzw. das System so einstellen, dass bei Inaktivität ein Bildschirmschoner aktiviert wird. Wird ein LCD-Bildschirm unter normalen Bedingungen genutzt, tritt keine Bildkonservierung auf.
- Seite 13 Unser LCD-Monitor entspricht ISO13406-2 Pixelfehlerklasse II.
-
Seite 14: Funktionen
Funktionen Was ist ein Tablet-Monitor? Mit einem Grafiktablett können neue Bilder skizziert oder vorhandene Bilder nachgezeichnet werden. Das Tablett wird mit Hilfe eines Stiftes (kabellos oder über ein Kabel) oder eines „Puck“ bedient, der wie eine Computermaus verwendet wird. Wenn ein Benutzer eine Zeichnung mit einem Stift oder Puck anfertigt, wird das entsprechende Bild durch den Zeiger auf dem Bildschirm gezeichnet. -
Seite 15: Lieferumfang
Grafikdesigner, CAD/CAM-Designer und 3D-Animateure → Bietet eine bessere Zeichen- und Bearbeitungsumgebung als ein elektronischer Stift oder Digitizer Karikaturisten und Illustratoren → Material sparend, da kein Papier, keine Stifte und kein Scanner benötigt werden - einfaches Zeichnen und Bearbeiten. Lieferumfang Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden. Sollten Teile fehlen, wenden Sie sich an Ihren Händler. -
Seite 16: Der Monitor
Ladegerät für den Elektronischer Stift Stiftmine (2) elektronischen Stift Reinigungstuch Separat erhältlich D-sub-Kabel Der Monitor Vorderseite... - Seite 17 Taste MENU [ ] Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSD- Menüs und zur Rückkehr in das vorherige Menü. Taste MagicBright™ Bei MagicBright™ handelt es sich um eine neue Funktion, die abhängig vom angezeigten Bildinhalt die Anzeige optimiert. Derzeit sind 6 verschiedene Modi verfügbar : Benutzerdef., Text, Internet, Game, Sport und Film.
- Seite 18 Taste zur Einstellung der Helligkeit. >> Klicken Sie hier, um sich die Animation anzusehen. Taste Einst. [ Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen. Eingabetaste [ ] Aktivieren Sie mit dieser Taste das hervorgehobene Menuelement. Taste AUTO Mit "Auto"...
- Seite 19 Anschließen des Kabels 14-V-Gleichstromanschluss Dieses Gerät kann mit 110 V und 220 V betrieben werden. (Der Gleichstromadapter wählt die Spannung automatisch aus.) Nachdem Sie die Kabel angeschlossen haben, stecken Sie den Netzstecker in die Steckdose. DC OUT-Anschluss Schließen Sie das Ladegerät für den elektronischen Stift an.
- Seite 20 Verbindungskabel Schließen Sie das Netzkabel an die Gleichstromversorgung und an die 220-V- bzw. 110-V-Steckdose (Die Stromversorgungsquelle wählt die Spannung automatisch aus.) So verwenden Sie den D-Sub-Ausgang (analog) für ein anderes Gerät (Monitor, Fernsehgerät, Projektor usw.) - Verbinden Sie den RGB OUT-Anschluss des Bildschirms und den D-Sub-Anschluss eines anderen Geräts über das D-Sub-Kabel.
-
Seite 21: Verwenden Des Fußes
[RGB IN + USB] Für Macintosh - Verbinden Sie den Monitor und den Macintosh-Computer über das Verbindungskabel des Computers (Tableau-Signalkabel). Wenn Sie mit einem älteren Macintosh-Modell arbeiten, verbinden Sie den Monitor und den Macintosh-Computer über einen Macintosh-Adapter (separat erhältlich). Sobald Sie den Monitor mit dem Computer verbunden haben, können Sie damit arbeiten. Verwenden des Fußes Verwenden des Tablet Drücken Sie die Signal-Taste, um die Funktion zu aktivieren. - Seite 22 Stiftspitzenschalter Mit diesem Teil des Stiftes wird der Bildschirm berührt. Außerdem übernimmt er die Rolle der linken Maustaste. Drücken Sie den Stift zum Klicken einmal leicht auf den Bildschirm und zweimal zum Doppelklicken. Signalgeber Dieser Teil des Stiftes überträgt das Signal und gibt die Position an. Stiftschalter Übernimmt die Rolle der rechten Maustaste.
- Seite 23 Wartung und Ersetzen des elektronischen Stiftes Wartung der Reinigen Sie die Stiftspitze mit einem weichen Tuch und der empfohlenen Stiftspitze Reinigungslösung. Wenn die empfohlenen Reinigungslösung nicht verfügbar ist, verdünnen Sie eine Reinigungslösung mit Wasser im Verhältnis 1:10. Ersetzen der Bei der Verwendung des Stiftes wird die Spitze abgenutzt. Stiftmine Ersetzen Sie die Stiftmine bei starker Abnutzung und wenn bei der Verwendung Probleme auftreten.
- Seite 24 Schrauben (4) (Für die Wandmontage) Wenn Sie Zubehör erwerben möchten, wenden Sie sich an ein Kundendienstzentrum von Samsung Electronics. Montage der Wandhalterung Montagemethode 1 für die Monitor-Halterung Klappen Sie den Monitorfuß auf, und positionieren Sie die Monitor-Halterung unten am Fuß. Richten Sie die Einkerbung der Monitor-Halterung an der Einkerbung am Monitorfuß...
- Seite 25 Klappen Sie den Monitorfuß auf, und drehen Sie ihn so, dass die Kabelanschlüsse zum Boden zeigen. Positionieren Sie die Monitor-Halterung unten am Fuß. Richten Sie die Einkerbung der Monitor-Halterung an der Einkerbung am Monitorfuß aus und befestigen Sie Halterung und Fuß mit 4 Schrauben.
- Seite 26 Bei der Montagemethode 1 für die Monitor-Halterung Bei der Montagemethode 2 für die Monitor-Halterung...
- Seite 27 Tableau Installationsverfahren des Programms Legen Sie die Installations-CD für Tableau in das CD-Laufwerk ein. Klicken Sie auf das Tableau-Installationsprogramm. Wenn der Bildschirm für den Installations-Assistenten angezeigt wird, klicken Sie auf die Schaltfläche "Next" (Weiter). Geben Sie die Benutzerinformationen ein, und klicken Sie auf "Next" (Weiter).
- Seite 28 Klicken Sie auf "Install" (Installieren). Der Bildschirm für den Installationsstatus wird angezeigt. Klicken Sie auf "Finish" (Fertig stellen).
- Seite 29 Nach Abschluss der Installation wird auf dem Desktop das Symbol für Tableau erstellt. In der Taskleiste wird auch ein Symbol für Tableau [ ] erstellt. Klicken Sie auf das Symbol für Tableau [ ], und wählen Sie ein Tableau-Menü aus. Menüs Durch Klicken auf das Symbol für Tableau [ ] wird das Fenster mit den Tableau-Menüs angezeigt.
-
Seite 30: Installieren Des Monitortreibers
CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem. Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter. Internet-Website :http://www.samsung.com/ (Weltweit) http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/... - Seite 31 Anyway" (Trotzdem fortfahren). Klicken Sie anschließend auf "OK". Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage http://www.samsung.com/ Die Installation für den Monitor ist nun beendet.
- Seite 32 Windows XP Windows 2000 Windows ME Windows NT Linux ® ® Microsoft Windows XP Betriebssystem Legen Sie die CD in dem CD-ROM Treiber ein. Klicken Sie auf "Start" → "Control Panel" und dann klicken Sie auf das"Appearance and Themes" Icon. Klicken Sie auf das "Display"...
- Seite 33 Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage http://www.samsung.com/ Klicken Sie auf die "Close" Taste und dann klicken Sie kontinuierlich auf die "OK" Taste.
- Seite 34 Die Installation für den Monitor ist nun beendet. ® ® Microsoft Windows 2000 Betriebssystem Wenn auf Ihrem Monitor "Digitale Signatur nicht gefunden" zu sehen ist, befolgen Sie diese Schritte. Wählen Sie die "OK"-Taste im "Diskette einlegen"-Fenster. Klicken Sie auf die "Durchsuchen"-Taste im "Benötigte Datei"-Fenster. Wählen Sie A:(D:\Driver), klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.
-
Seite 35: Natural Color
Farbverwaltungssystem, daß von Samsung Electronics mit Zusammenarbeit von Korea Electronics & Telecommunications Forschungsinstitut (ETRI) entwickelt wurde. Dieses System ist nur bei einem Samsung Monitor anwendbar und ermöglicht, daß die Farbe des Bildes auf dem Monitor den gleichen Effekt zeigt, wie auf dem gedruckten bzw. gescannten Bild. -
Seite 36: Übersicht
Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Treiber ein. Das Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das Natural Color, um das Programm zu installieren. Um das Programm manuell zu installieren, legen Sie die dem Samsung-Monitor beigefügte CD-ROM in das CD-ROM-Laufwerk ein, klicken Sie in Windows auf "Start", und wählen Sie die Option... - Seite 37 für Sie optimale Einstellung auswählen. OSD-Modus Der OSD-Modus gestattet eine einfache Justierung von Monitoreinstellungen, ohne dass vorgegebene Schritte befolgt werden müssen. Sie können den gewünschten Menüpunkt, der eingestellt werden soll, einfach aufrufen. Übersicht Installation OSD-Modus Farbkalibrierung | Deinstallation Problembehebung Installation 1.
- Seite 38 6. Wählen Sie einen Ordner aus, in den das MagicTune™ Programm installiert werden soll. 7. Klicken Sie auf „Installieren”. 8. Das Fenster „Setup-Status” erscheint.
- Seite 39 9. Klicken Sie auf „Fertig stellen“. 10. Wenn die Installation abgeschlossen ist, erscheint das Programmsymbol von MagicTune™ auf Ihrem Desktop. Doppelklicken Sie auf das Symbol, um das Programm zu starten. Je nach den Spezifikationen des Computersystems oder Monitors erscheint manchmal das MagicTune™-Ausführungssymbol nicht. Drücken Sie in diesem Fall die Taste F5.
- Seite 40 Betriebssysteme Windows™ 98 SE Windows™ Me Windows™ 2000 Windows™ XP Home Edition Windows™ XP Professional Zur Verwendung von MagicTune™ wird Windows™2000 oder höher empfohlen. Hardware 32 MB Arbeitsspeicher oder mehr 25 MB Festplattenspeicherplatz oder mehr * Für weitere Informationen besuchen Sie bitte die MagicTune™ Internetseite. Übersicht | Installation OSD-Modus...
- Seite 41 vom Hersteller empfohlenen Werte zurück. Beendet MagicTune™, ohne die vorgenommenen Änderungen zu übernehmen. Wenn Sie keine Änderungen auf der Registerkarte Abbrechen vorgenommen haben, werden durch Anklicken von „Cancel“ keine Aktionen bewirkt. Die Registerkarte Bild Diese Registerkarte gestattet Ihnen, die Bildschirmeinstellungen auf die gewünschten Werte zu setzen. Macht den gesamten Bildschirm heller oder dunkler.
- Seite 42 Der Farbton-Modus hängt vom Monitormodell ab. Einige Monitore unterstützen nur vier Modi.( Warm, Normal, Kalt, Benutzerdef.) Passt die Bildschirmfarben an. Sie können die Bildschirmfarben nach Ihren persönlichen Wünschen anpassen und den von Ihnen gewünschten Farbanteil Farbanpassung einstellen. R- G - B Ein Verfahren, bei dem die Farben nach Wunsch optimiert und beibehalten werden.
- Seite 43 MagicTune™ wird nicht mehr angezeigt, wenn Sie MagicZone ausführen. Wenn Sie MagicZone nach dem Anpassen schließen, wird MagicTune™ nicht wieder angezeigt. (Taskleiste aktiviert) Der MagicColor-Modus hängt vom Monitormodell ab. Der MagicZone-Modus wird angezeigt, wenn der Monitor diese Funktion unterstützt. Durch die Gamma-Korrektur wird die Luminanz von Farben mit mittlerer Lumninanz angepasst.
-
Seite 44: Farbkalibrierung
Registerkarte Support Auf dieser Registerkarte werden die Anlagen-ID und die Versionsnummer des Programms angezeigt. Außerdem kann von hier aus die Hilfe-Funktion aufgerufen werden. Wenn Sie Hilfe bei der Installation oder Ausführung von MagicTune™ benötigen, besuchen Sie bitte die MagicTune™ Internetseite oder klicken Hilfe Sie hier, um die Hilfe-Dateien (Bedienungsanleitung) zu öffnen. -
Seite 45: Deinstallation
2. Anwenden der gespeicherten Farbwerte: Klicken Sie im Hauptbildschirm auf Multi User (Mehrere Anwender), um einen der gespeicherten Farbwerte auszuwählen und zu verwenden. 2. Vorschau Klicken Sie in der „Farbkalibrierung“ auf „Vorschau“. Das oben stehende Bild wird angezeigt. 1. Klicken Sie auf „Ansicht kalibriert“, um den von Ihnen eingestellten Kalibrierungseffekt anzuzeigen. - Seite 46 Geräte anderer Hersteller können Fehler verursachen. Nur Geräte von Samsung können diese Funktion unterstützen. Wenn Ihr Monitor von Samsung hergestellt wurde, es sich jedoch um ein älteres Modell handelt, kann ein Fehler auftreten. Überprüfen Sie, ob Ihr Monitor MagicTune™ unterstützt.
- Seite 47 Wenn Sie einen neuen Monitor anschließen, starten Sie das System neu, bevor Sie MagicTune™ verwenden. Wenn der Videokartentreiber nicht ordnungsgemäß installiert wurde, tritt ein Fehler auf. Dies ist der Fall, wenn die aktuelle Videokartenliste nicht ordnungsgemäß angezeigt wird. Dies können Sie unter "Start" > "Einstellungen"...
- Seite 48 Einige Röhrenmonitore von Samsung unterstützen die Highlight- Funktion. Das gleichzeitige Verwenden der Highlight-Funktion und MagicTune™ kann Konflikte und damit Fehler verursachen. Stellen Sie sicher, dass die Highlight-Funktion deaktiviert ist, bevor Sie MagicTune™ verwenden. Problembehebung MagicTune™ funktioniert u. U. nicht, wenn der Monitor ausgetauscht oder der Treiber der Grafikkarte während des Betriebs von MagicTune™...
-
Seite 49: Überblick
Bildschirm sichtbar ist. Die Möglichkeit des flexiblen Umschaltens zwischen Hoch- und Querformat erhöht entscheidend die Produktivität des Benutzers. Die MagicRotation-Software von Samsung Electronics Inc. stellt dem Benutzer eine Drehfunktion zur Verfügung (0, 90, 180, 270 Grad Bildschirmausrichtung), die die Fläche des Computerbildschirms optimal nutzt sowie die Anzeige und die Produktivität des Benutzers verbessert. - Seite 50 4. Wenn das Fenster des InstallShield-Assistenten angezeigt wird, klicken Sie auf „Weiter“. 5. Akzeptieren Sie die Bedingungen des Lizenzvertrags, indem Sie das entsprechende Kontrollkästchen aktivieren.
- Seite 51 6. Wählen Sie einen Installationsordner für MagicRotation aus. 7. Klicken Sie auf "Installieren". 8. Das Fenster mit dem Setup-Status wird angezeigt.
- Seite 52 9. Klicken Sie auf "Fertig stellen." Der Computer muss neu gestartet werden, damit MagicRotation richtig funktioniert. 10. Nach Abschluss der Installation wird auf dem Desktop das Symbol für das Programm MagicRotation angezeigt. Installationsprobleme Die Installation von MagicRotation ist von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung abhängig.
- Seite 53 1. Damit MagicRotation ordnungsgemäß ausgeführt werden kann, muss der Grafiktreiber korrekt geladen sein. Als Grafiktreiber sollte der aktuelle Treiber vom Hersteller verwendet werden. 2. Falls Anwendungen wie Windows™ Media Player oder Real Player Filmdateien bei 90-, 180- oder 270-Grad-Ausrichtung nicht richtig anzeigen, gehen Sie wie folgt vor: Schließen Sie die Anwendung.
-
Seite 54: Benutzeroberfläche
Benutzeroberfläche Kontextmenü, dass durch Klicken mit Menü in der Taskleiste der rechten Maustaste geöffnet wird Drehen: Die Bildschirmanzeige wird in Schritten von 90 Grad gedreht. Drehen auf 0 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 0 Grad gestellt. Drehen auf 90 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 90 Grad gestellt. - Seite 55 Drehen auf 180 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 180 Grad gestellt. Drehen auf 270 Grad: Der aktuelle Drehwinkel der Bildschirmanzeige wird auf 270 Grad gestellt.
-
Seite 56: Deinstallieren
Schnellzugriffstasten: Schnellzugrifftasten sind standardmäßig verfügbar. Die Tastenbelegung kann vom Benutzer geändert werden. Die Änderung einer vorhandenen Schnellzugriffstaste kann direkt über die Tastatur durchgeführt werden. Als Schnellzugriffstasten können Tastenkombinationen aus Umschalttaste, STRG-Taste, ALT-Taste und normalen Tasten definiert werden. Wenn nur eine normale Taste gedrückt wird, wird als Schnellzugriffstaste die Tastenkombination ALT+normale Taste festgelegt. - Seite 57 Deinstallationsvorgang abzuschließen. Besuchen Sie die MagicRotation-Website, um technische Unterstützung zu MagicRotation, Antworten auf häufig gestellte Fragen (FAQs) sowie Softwareaktualisierungen zu erhalten. * Windows™ ist eine eingetragene Marke der Microsoft Corporation,Inc. Überblick Installation Benutzeroberfläche Deinstallieren Fehlerbehebung Fehlerbehebung Bevor Sie sich an den technischen Kundendienst wenden, führen Sie bitte die nachstehend beschriebenen einfachen Maßnahmen durch.
-
Seite 58: Steuerelemente
Steuerelemente [MENU / ] Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSD-Menüs und zur Rückkehr in das vorherige Menü. ] Mit diesen Tasten werden die Parameter im Menü eingestellt. [ ] Aktivieren Sie mit dieser Taste das hervorgehobene Menuelement. [AUTO] Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die automatische Einstellung, wie in der Animation (Mitte) gezeigt. - Seite 59 Menü Inhaltsverzeichnis Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die automatische Einstellung, wie in der Animation (Mitte) gezeigt. Die Werte für „fine“ (fein), „coarse“ (grob) und „position“ (Bildlage) werden automatisch angepasst. Um die automatische Einstellungsfunktion schärfer einzustellen, müssen Sie die "AUTO"...
- Seite 60 Menü Inhaltsverzeichnis Wird die Taste “MENU” länger als 5 Sekunden gedrückt, wird die OSD-Funktion gesperrt (entsperrt). Sperren und Freigeben des OSD Sie können die Helligkeits- oder Kontrasteinstellungen des Monitors auch über die OSD-Einstellungssperre regulieren. MagicBright™ Menü Inhaltsverzeichnis Drücken Sie die MagicBright™-Taste erneut, und wählen Sie den gewünschten Modus aus.
- Seite 61 (Benutzerdef./Text/Internet/Game/Sport/Film) Helligkeit Menü Inhaltsverzeichnis Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste Helligkeit zur Einstellung der Helligkeit. OSD-Funktionen Helligkeit Kontrast Bild Farbe MagicColor Farbtemp. Farbanpassung Gamma Grob Fein Schärfe H-Position V-Position Bild Sprache H-Position V-Position Transparenz Anz. dauer Bild Farbe Einstellungen...
- Seite 62 Wiedergabe / Menü Inhaltsverzeichnis Stopp Sie können die Bildschirmmenüs nutzen, um die Helligkeit nach Ihren persönlichen Vorlieben zu ändern. In den MagicColor-Modi Vollständig und Intelligent nicht verfügbar. Helligkeit Direktsteuerungsfunktionen : Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Helligkeit.
- Seite 63 Wiedergabe / Menü Inhaltsverzeichnis Stopp MagicColor ist eine neue Technologie, die Samsung eigens zur Verbesserung des digitalen Bildes und für eine optimierte Farbdarstellung entwickelt hat, ohne dass die Bildqualität darunter leidet. Kehrt zum ursprünglichen Modus zurück. Demo Wie der Bildschirm vor der Anwendung von...
- Seite 64 H-Format Mit dieser Funktion wird die Bildbreite der H-Format MagicZone eingestellt. V-Format Mit dieser Funktion wird die Bildhöhe der V-Format MagicZone eingestellt. Der Ton der Farben kann geändert werden; hierfür stehen vier Optionen zur Auswahl – Kalt , Normal, Warm und Benutzerdef. In den MagicColor-Modi Vollständig und Intelligent nicht Farbtemp.
- Seite 65 Wenn die Störung auch nach der Fein-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach Fein dem Anpassen der Frequenz (Taktgeschwindigkeit). → → → → → → MENU MENU Folgen Sie diesen Anweisungen, um die Klarheit des Bildes zu ändern. In den MagicColor-Modi Vollständig und Intelligent nicht Schärfe verfügbar.
- Seite 66 Sie können die Bildfläche Lage des Menüfensters wechseln, indem Sie das OSD-Menü anwählen. V-Position → → → → → → MENU MENU Wechseln Sie die Undurchsichtigkeit des Hintergrundes von dem OSD. Transparenz → → → → → → MENU MENU Das Menü...
- Seite 67 Menü Inhaltsverzeichnis Zeigt eine Videoquelle und die Auflösung im Bildschirmmenü. Information → MENU...
-
Seite 68: Checkliste
Checkliste Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der Informationen in diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen, rufen Sie bitte die Telefonnummer auf der Garantiekarte oder die Telefonnummer im Auskunftsteil an oder setzen Sie sich mit Ihrem Händler in Verbindung. - Seite 69 Betriebsanzeige am bewegen Sie die Maus, um den Monitor zu Monitor im Abstand von 1 aktivieren und das Bild auf dem Bildschirm Sekunde auf? wiederherzustellen. Ich kann die Haben Sie das Entsperren Sie das OSD, indem Anzeige auf dem Bildschirmanzeige- Sie die [MENU / ] taste Bildschirm nicht...
- Seite 70 Monitor nicht. Wenn Sie Probleme mit der Grafikkarte haben, überprüfen Sie, ob Ihre Grafikkarte in der Liste der kompatiblen Grafikkarten aufgeführt ist, die sich auf unserer Website befindet. http://www.samsung.com/monitor/magictune heruntergeladen werden. MagicTune™ Haben Sie den Computer Laden Sie die aktuelle Programmversion herunter.
- Seite 71 Windows ME/2000 : Einstellen der Auflösung unter Control Panel (Systemsteuerung) → Display (Anzeige) → Settings (Einstellungen). Erfragen Sie Einzelheiten beim Videokartenhersteller. Wie kann ich die Energiesparfunktion Windows XP : einstellen? Einstellen der Auflösung unter Control Panel (Systemsteuerung) → Appearance and Themes (Darstellung und Designs) →...
- Seite 72 Dieses Feld wird im normalen Betrieb angezeigt, wenn das Videokabel sich löst oder beschädigt wird. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel wieder an; schalten Sie dann sowohl den Computer als auch den Monitor ein. Wenn der Monitorbildschirm nach Ausführung des obigen Vorgangs weiterhin leer bleibt, überprüfen Sie Ihre Videokarte und Computersystem;...
-
Seite 73: Technische Daten
Technische Daten Allgemein Modellbezeichnung SyncMaster 720TD LCD-Bildschirm Grösse Bildschirmdiagonale 17,0 " (43 cm) Display Fläche 337,92 mm (H) x 270,336 mm (V) Pixel Stufe 0,264 mm (H) x 0,264 mm (V) a-si TFT-Aktivmatrix Synchronisierung Horizontal 30 - 81 kHz Vertikal... -
Seite 74: Energiesparfunktion
Signal Kabel Tableau-Signalkabel, trennbar, 1,8 m 15pin-to-15pin D-Sub Kabel, trennbar, 1,8 m (optional) Signalanschlüsse D-Sub-Anschluss (15polig, 3reihig), USB+DVI-Anschluss Stromverbrauch Unter 34 W Abmessungen (B x T x H) / Gewicht 429,0 x 38,5 x 351,5 mm / 16,9 x 1,5 x 13,8 Zoll 429,0 x 225 x 424,5 mm / 16,9 x 8,9 x 16,7 Zoll (Nach der Installation des Fußes) 429,0 x 160 x 423 mm / 16,9 x 6,3 x 16,7 Zoll (Nach dem Einklappen des Fußes) / 6,2 kg / 6,2 kg VESA Feste Schnittstelle... -
Seite 75: Voreingestellte Anzeigemodi
Energy2000- Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. ® Als ENERGY STAR -Partner hat SAMSUNG festgestellt, daß dieses ® Produkt die ENERGY STAR -Richtlinien für Energieeffizienz erfüllt. Voreingestellte Anzeigemodi Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. - Seite 76 VESA, 1280 x 63,981 60,020 108,00 1024 VESA, 1280 x 79,976 75,025 135,00 1024 Horizontalfrequenz Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz.
- Seite 77 Kontakt zu Samsung Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst. North America CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com Latin America ARGENTINE 0800-333-3733 http://www.samsung.com/ar BRAZIL 0800-124-421 http://www.samsung.com/br...
- Seite 78 INDIA 3030 8282, 1600 1100 11 http://www.samsung.com/in INDONESIA 0800-112-8888 http://www.samsung.com/id JAPAN 0120-327-527 http://www.samsung.com/jp MALAYSIA 1800-88-9999 http://www.samsung.com/my PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th TAIWAN 0800-329-999 http://www.samsung.com/tw VIETNAM 1 800 588 889 http://www.samsung.com/vn Middle East & Africa...
-
Seite 79: Für Ein Besseres Display
SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za U.A.E 800SAMSUNG (7267864) http://www.samsung.com/mea Bezeichnungen Lochmaske Das Bild auf einem Monitor setzt sich aus roten, grünen und blauen Punkten zusammen. Je dichter die Punkte, desto höher die Auflösung. Die Entfernung zwischen zwei gleichfarbigen Punkten wird als 'Lochmaskenabstand' bezeichnet. -
Seite 80: Autorisierung
Reproduktion jeglicher Art ohne schriftliche Einwilligung von Samsung Electronics Co., Ltd. ist strengstens untersagt. Samsung Electronics Co., Ltd. haftet nicht für hierin enthaltene Fehler oder für direkt oder als Folge entstandene Schäden im Zusammenhang mit der Bereitstellung, Leistung oder Verwendung dieses Materials. - Seite 81 EXPORTADO POR: Samsung Electronics CO.,LTD. 416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea...
