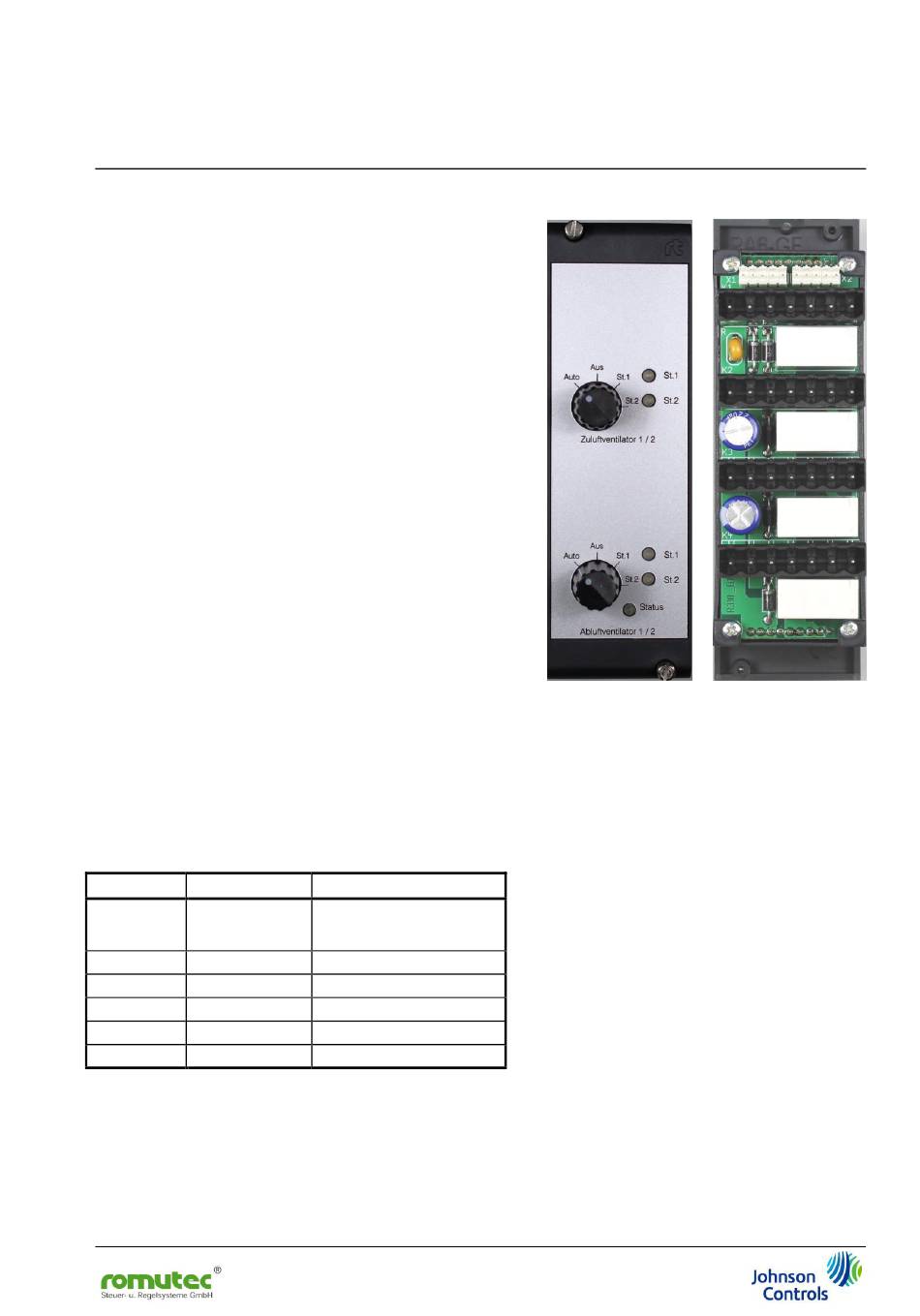

JDB6491 Ein-/Ausgangs-Modul
Bedienungs- und Montageanleitung
Allgemeines
Das Modul JDB6491 gehört zur Metasys® Network Control
Engine-Familie. Durch seinen Einsatz kann ein NCE, FEC
oder FAC-Regler um zusätzliche Ein- und Ausgangsdaten-
punkte erweitert werden. Es bietet die Möglichkeit, zwei
zweistufige Antriebe manuell zu übersteuern und deren
Status anzuzeigen (Betrieb St.1+2). Die Ausgänge für Stufe
1 und 2 sind jeweils gegeneinander verriegelt. Beim
Wechsel der Stufen im Automatikbetrieb ist im Programm
jeweils eine kurze Verzögerungszeit vorzusehen. Die vier
LEDs leuchten grundsätzlich Grün.
Das in die Türe des Schaltschranks zu montierende Modul
JDB6491 stellt die Hardware-I/O-Datenpunkte zur Ver-
fügung und kommuniziert mit dem Regler über das Protokoll
BACnet MS/TP. Die Konfiguration des Moduls erfolgt durch
den NCE/FEC/FAC-Regler. Zur Inbetriebnahme und zum
Konfigurieren des Reglers ist das CCT-Tool erforderlich.
Das Modul JDB6491 ist dafür vorgesehen, ein Modul vom
Typ JFXP9123 in einer Bestandsanlage zu ersetzen. Das
neue Modul ist absolut klemmenkompatibel mit dem zu
ersetzenden, so dass keine Änderungen in der Verdrahtung
erforderlich sind. Aus diesem Grund wird es ohne Klemmen
geliefert. Sollten dennoch Anschlussklemmen benötigt
werden, so sind diese gesondert zu bestellen.
Der BACnet MS/TP-Bus wird einmalig vom Regler aus an
ein Übergabemodul angeschlossen, von dem aus der Bus
mit steckbaren Busverbindern zu den JDBxx91-Modulen
gebracht wird. Hier wird er von Modul zu Modul
durchgeschleift.
Artikelnummern und -Bezeichnungen
Artikel-Nr.
Bezeichnung
00003068
JDB6491
00001022
J-AMP5P lang
00001021
J-AMP5P kurz
00003070
SA-Bus-Adapter
Beschreibung
Ein-/Ausgangsmodul für
Montage in der
Schaltschranktüre
Busverbinder 41cm
Busverbinder 8cm
Bus-Übergabemodul
Manual JDB6491 Deutsch v1.4
Seite 1
Ausgabe 1.4
29. März 2021
Mitgelieferte Teile
•
ein JDB6491 Ein-/Ausgangs-Modul
ohne Klemmen
•
ein Busverbinder kurz (8cm)
•
optional: ein Satz
Anschlussklemmen, falls bestellt
•
optional: ein Busverbinder lang
(41cm), falls bestellt
•
eine Bedienungs- und
Montageanleitung
Verwandte Anleitungen für Johnson Controls JDB6491
Inhaltszusammenfassung für Johnson Controls JDB6491
- Seite 1 BACnet MS/TP. Die Konfiguration des Moduls erfolgt durch den NCE/FEC/FAC-Regler. Zur Inbetriebnahme und zum Konfigurieren des Reglers ist das CCT-Tool erforderlich. Das Modul JDB6491 ist dafür vorgesehen, ein Modul vom Typ JFXP9123 in einer Bestandsanlage zu ersetzen. Das neue Modul ist absolut klemmenkompatibel mit dem zu ersetzenden, so dass keine Änderungen in der Verdrahtung...
-
Seite 2: Vor Der Montage
2. Schalten Sie alle weiteren Geräte am SA-Bus in eine Reihe und vermeiden Sie Verzweigungen, indem Sie die passenden steckbaren 5-poligen Modul-Busverbinder verwenden. Anm.: Falls mehrere Geräte am Bus betrieben werden und sich das JDB6491 am Ende des SA-Bus befindet, setzen Sie den End-of-Line-Schalter zur Busterminierung (siehe auch Abb. 3). - Seite 3 Bus OUT Bus IN Bitte beachten: Im CCT-Tool sind für das Modul JDB6491 die Datenpunkte für das JDB6410 zu verwenden. Dabei sind die (grünen) LEDs des JDB6491 den Digitaleingängen BI2, BI3, BI5 und BI6 des JDB6410 zugeordnet. Abb. 1: Anschlussplan des Moduls JDB6491 Bitte beachten Sie: Die Klemmen 1-2, und 21-22, über welche bei dem zu ersetzenden...
- Seite 4 [0.75 mm empfohlen] Die SA-Bus-Spezifikationen in dieser Tabelle gelten für eine MS/TP-Bus-Kommunikation bei 38.400 Baud. Weitergehende Informationen erhalten Sie in MS/TP Communications Bus Technical Bulletin (LIT-12011034), das bei Johnson Controls erhältlich ist. Tabelle 3: Richtlinien für Leitungsquerschnitte und -Längen Richtlinie Kabelquerschnitt Maximale Länge...
- Seite 5 Stellen Sie für die JDB- und JAB-Module sowie alle anderen am Bus angeschlossenen Slave-Geräte aufeinanderfolgende Adressen ein, beginnend mit 128 bis 254. Der Dipschalter zum Einstellen der Adresse befindet sich auf der Seite des JDB6491. Die Adresse wird binär-codiert dargestellt und errechnet sich als Summe der auf ON gestellten Wertigkeiten. Beispiel: Wenn der zweite (2), der fünfte (16) und der achte (128) DIP-Schalter auf ON stehen, dann ist die Bus-...
-
Seite 6: Technische Daten
Fehleranalyse Verwenden Sie die Tabelle 5 um mögliche Fehlerursachen bezüglich der Module JDB6491 einzugrenzen und zu beheben. Tabelle 5: Status LED am JDB6491 Farbe Normal Beschreibung Blinkend, 2 Hz = Download oder Startup läuft, nicht betriebsbereit Blinkend, 4 Hz = interner Diagnose-Fehler Aus = Kein Fehler Ein = Fehler JDB6491 bzw.
