Ein-/ausgangs-modul
Bus OUT
Bus IN
Bitte beachten Sie: Die Klemmen 1-2, und 21-22, über welche bei dem zu ersetzenden
JFXP9123 die „Örtlich"-Meldungen abzugreifen waren, sind nicht mehr belegt.
Die Örtlich-Meldung wird nun online über das Overridden_Flag in den BACnet-Objekten des
JDB6491 zur Verfügung gestellt.
Bitte beachten:
Im CCT-Tool sind für das Modul JDB6491 die
Datenpunkte für das JDB6410 zu verwenden.
Dabei sind die (grünen) LEDs des JDB6491
den Digitaleingängen BI2, BI3, BI5 und BI6
des JDB6410 zugeordnet.
Manual JDB6491 Deutsch v1.4
Seite 3

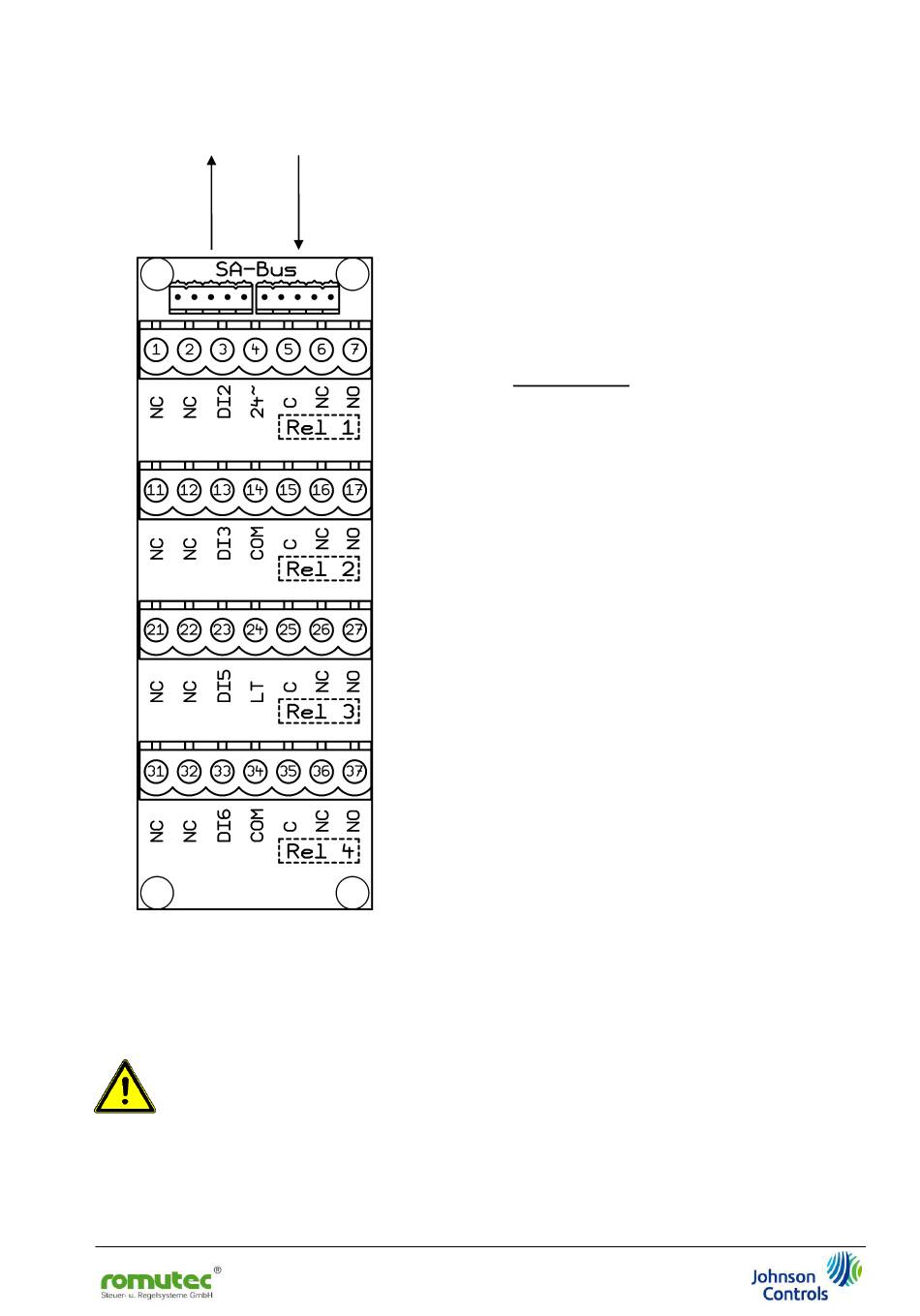

Abb. 1: Anschlussplan
des Moduls JDB6491
