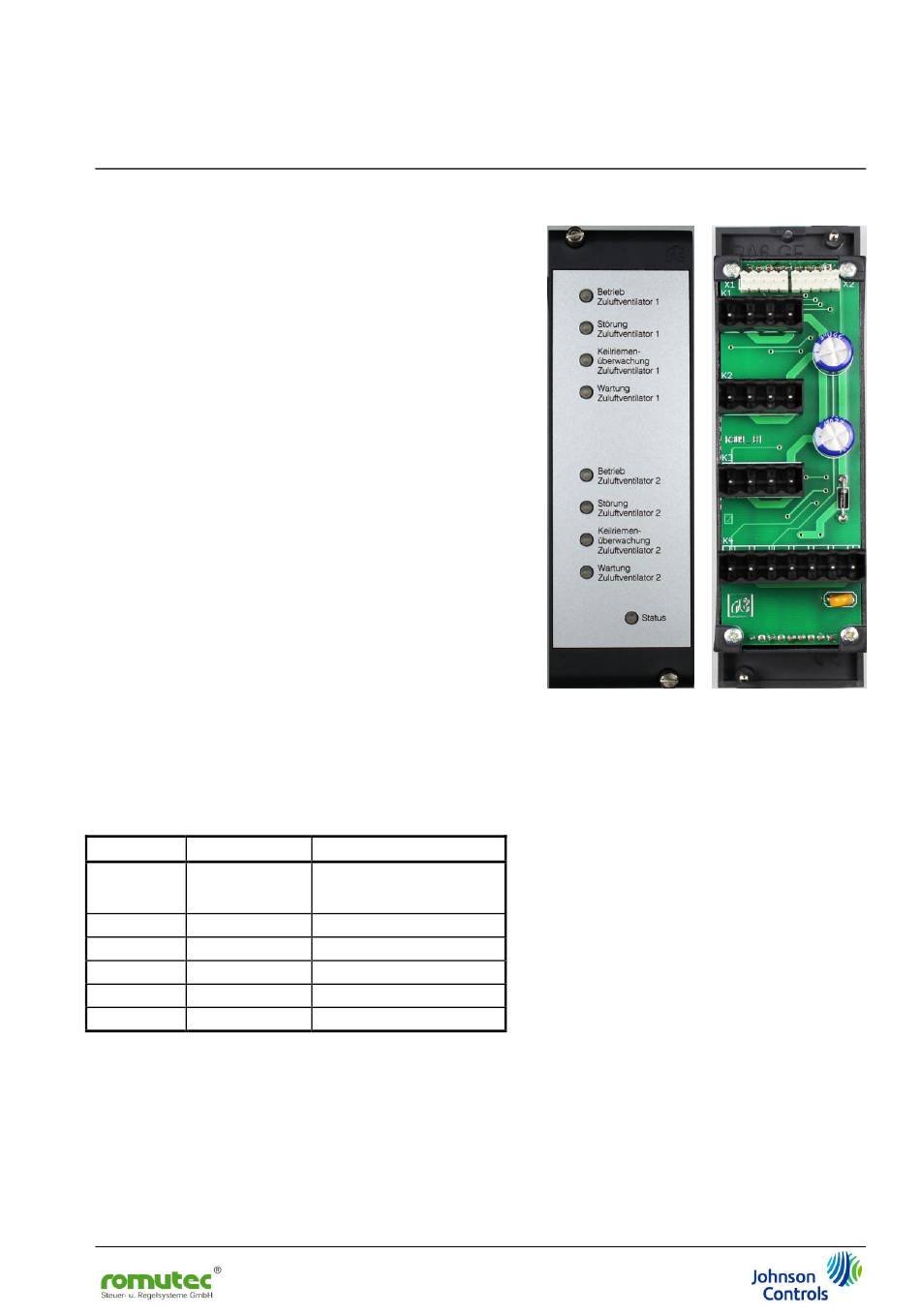

JDB8091 Ein-/Ausgangs-Modul
Bedienungs- und Montageanleitung
Allgemeines
Das Modul JDB8091 gehört zur Metasys® Network Control
Engine-Familie. Durch seinen Einsatz kann ein NCE, FEC
oder FAC-Regler um zusätzliche digitale Eingangsdaten-
punkte erweitert werden. Es bietet die Möglichkeit, den
Status der acht digitalen Eingänge mit LEDs anzuzeigen.
Die LEDs können wahlweise rot oder grün konfiguriert
werden.
Das in die Türe des Schaltschranks zu montierende Modul
JDB8091 stellt die Hardware-I/O-Datenpunkte zur Ver-
fügung und kommuniziert mit dem Regler über das Protokoll
BACnet MS/TP. Die Konfiguration des Moduls erfolgt durch
den NCE/FEC/FAC-Regler. Zur Inbetriebnahme und zum
Konfigurieren des Reglers ist das CCT-Tool erforderlich.
Das Modul JDB8091 ist dafür vorgesehen, ein Modul vom
Typ JFXP9105 oder JFXP9115 in einer Bestandsanlage zu
ersetzen. Das neue Modul ist absolut klemmenkompatibel
mit dem zu ersetzenden, so dass keine Änderungen in der
Verdrahtung erforderlich sind. Aus diesem Grund wird es
ohne Anschlussklemmen geliefert. Sollten dennoch
Klemmen benötigt werden, so sind diese gesondert zu
bestellen.
Der BACnet MS/TP-Bus wird einmalig vom Regler aus an
ein Übergabemodul angeschlossen, von dem aus der Bus
mit steckbaren Busverbindern zu den JDBxx91-Modulen
gebracht wird. Hier wird er von Modul zu Modul
durchgeschleift.
Artikelnummern und -Bezeichnungen
Artikel-Nr.
Bezeichnung
00003066
JDB8091
00001022
J-AMP5P lang
00001021
J-AMP5P kurz
00003070
SA-Bus-Adapter
Beschreibung
Ein-/Ausgangsmodul für
Montage in der
Schaltschranktüre
Busverbinder 41cm
Busverbinder 8cm
Bus-Übergabemodul
Manual JDB8091 Deutsch v1.4
Seite 1
Ausgabe 1.4
29. März 2021
Mitgelieferte Teile
ein JDB8091 Ein-/Ausgangs-Modul
ohne Klemmen
ein Busverbinder kurz (8cm)
optional: ein Satz
Anschlussklemmen, falls bestellt
optional: ein Busverbinder lang
(41cm), falls bestellt
eine Bedienungs- und
Montageanleitung

Werbung

loading

Inhaltszusammenfassung für Johnson Controls JDB8091

  • Seite 1 BACnet MS/TP. Die Konfiguration des Moduls erfolgt durch den NCE/FEC/FAC-Regler. Zur Inbetriebnahme und zum Konfigurieren des Reglers ist das CCT-Tool erforderlich. Das Modul JDB8091 ist dafür vorgesehen, ein Modul vom Typ JFXP9105 oder JFXP9115 in einer Bestandsanlage zu ersetzen. Das neue Modul ist absolut klemmenkompatibel mit dem zu ersetzenden, so dass keine Änderungen in der...
  • Seite 2: Vor Der Montage

    2. Schalten Sie alle weiteren Geräte am SA-Bus in eine Reihe und vermeiden Sie Verzweigungen, indem Sie die passenden steckbaren 5-poligen Modul-Busverbinder verwenden. Anm.: Falls mehrere Geräte am Bus betrieben werden und sich das JDB8091 am Ende des SA-Bus befindet, setzen Sie den End-of-Line-Schalter zur Busterminierung (siehe auch Abb. 3).
  • Seite 3 Bus OUT Bus IN Bitte beachten: Im CCT-Tool sind für das Modul JDB8091 die Datenpunkte für das JDB8010 zu verwenden. Abb. 1: Anschlussplan des Moduls JDB8091 Manual JDB8091 Deutsch v1.4 Seite 3...
  • Seite 4 Stellen Sie für die JDB- und JAB-Module sowie alle anderen am Bus angeschlossenen Slave-Geräte aufeinanderfolgende Adressen ein, beginnend mit 128 bis 254. Der Dipschalter zum Einstellen der Adresse befindet sich auf der Seite des JDB8091 (der untere der beiden 8-poligen Dip-Schalter). Die Adresse wird binär-codiert dargestellt und errechnet sich als Summe der auf ON gestellten Wertigkeiten.
  • Seite 5 Die Parameter für das Konfigurieren des JDB8091 werden im CCT-Tool festgelegt und im *.caf-Projektfile (Controller Application File) mit abgespeichert. Die Daten dieses Files werden in den FEC/FAC/NCE- Regler geladen. Sobald der Regler am SA-Bus das JDB8091 mit der passenden Adresse erkannt hat, schreibt es die Konfigurationswerte in das JDB-Modul.
  • Seite 6: Technische Daten

    Fehleranalyse Verwenden Sie die Tabelle 5 um mögliche Fehlerursachen bezüglich der Module JDB8091 einzugrenzen und zu beheben. Tabelle 5: Status LED am JDB8091 Farbe Normal Beschreibung Blinkend, 2 Hz = Download oder Startup läuft, nicht betriebsbereit Blinkend, 4 Hz = interner Diagnose-Fehler Aus = Kein Fehler Ein = Fehler JDB8091 bzw.
