6 Montage

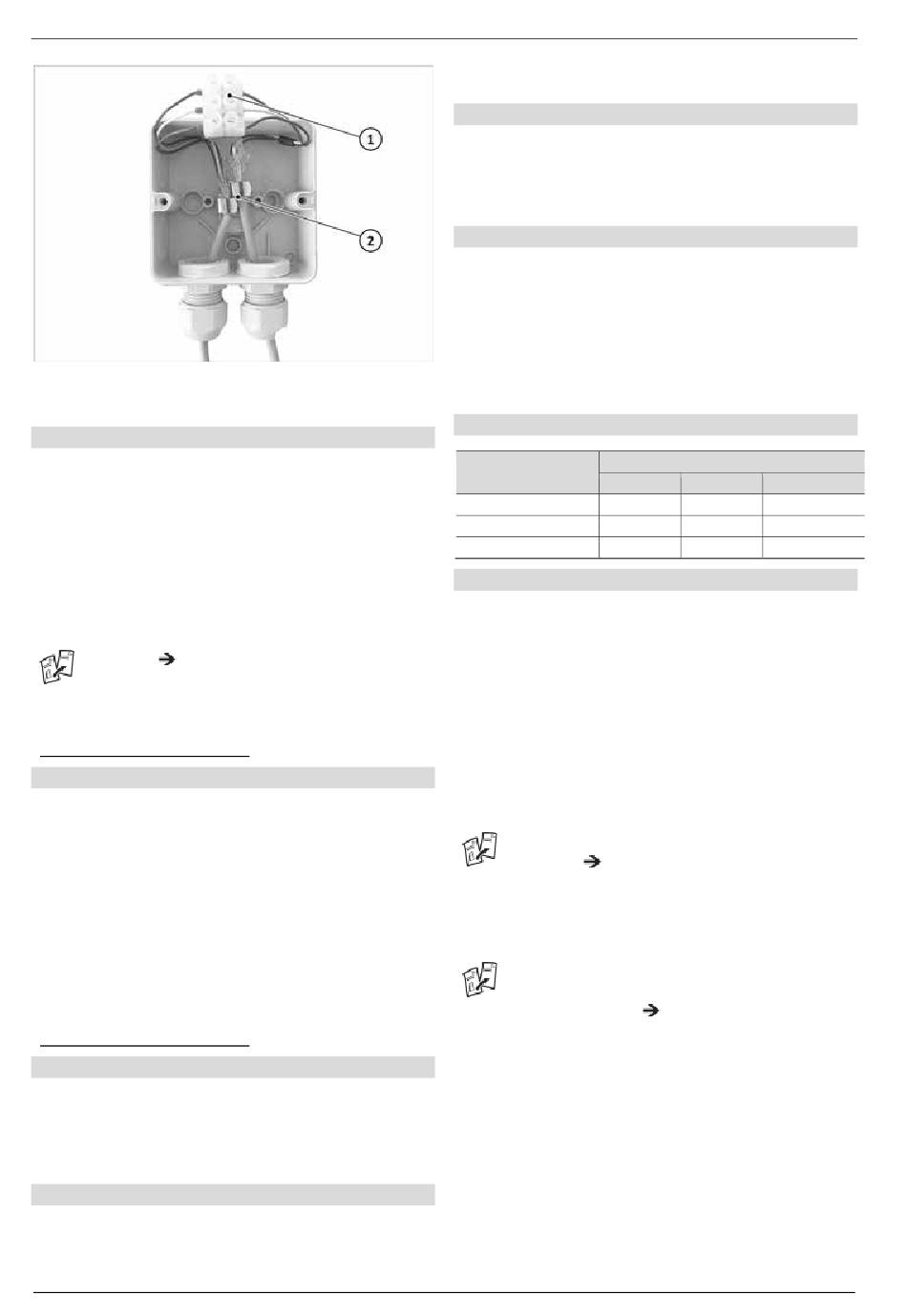

Abb. 94: Modbus-Verbindungsdose befestigen
1 Verbindungsklemmen
2 Schirmklemmen
Modbuskabel von SolvisLea anschließen
1. Verbindungsdose öffnen.
2. Die von der SolvisLea kommende, geschirmte Modbus-
leitung in die Verbindungsdose einführen.
3. Leitung abmanteln, Schirmung freilegen und in Schirm-
klemme fixieren.
4. Adern abisolieren und mit Aderendhülsen versehen.
5. Adern entsprechend der Farbcodierung braun / weiß /
grün auf vormontierte Klemmen auflegen.
Siehe auch Montage SolvisLea (MAL-LEA).

6.12.6 Anschluss Pumpe PLAS-WP-WM

nur Lademodul WP und WP-SL
Pumpe anschließen
Die Pumpe verfügt über zwei Anschlusskabel.
1. Netz- und Signalkabel der Pumpe zur Netzplatine der
SolvisControl 3 verlegen.
2. Netzkabel an den Ausgang A2 anschließen und Kabel
mittels Zugentlastung sichern.
3. Signalkabel an den Ausgang LP wie folgt anschließen:
• blau: „LP -"
• braun: „LP +".

6.12.7 Anschluss Umschaltventilgruppe

nur Lademodul WP und WP-SL
Umschaltventil anschließen
1. Das Anschlusskabel des 3-Wege-Umschaltventils zur
Netzplatine der SolvisControl 3 führen.
2. Netzkabel an den Ausgang A14 anschließen und Kabel
mittels Zugentlastung sichern.
Vorlaufsensor S14 anschließen
1. Das Kabel des Vorlauftemperatursensors S14 zur Netz-
platine der SolvisControl 3 führen.
2. Die Buchsenleiste des Kabels auf S14 aufstecken.
44

6.12.8 Anschluss Heizkreisstationen

Heizkreispumpen anschließen
1. Pumpenkabel wie folgt anschließen:
- Heizkreis 1 an Ausgang A3
- Heizkreis 2 an Ausgang A4
- Heizkreis 3 an Ausgang A5
Vorlaufsensor montieren
1. Vorlaufsensor in Sensortauchhülse am Kugelhahn der
Heizkreisstation schieben und mit Schraube fixieren.
2. Das Kabel an Klemme S12 (Heizkreis 1), S13 (Heizkreis
2) oder S16 (Heizkreis 3) anschließen. Dabei „heizkreis-
richtig" vorgehen, d. h., wurde die Pumpe an A3 (=
Heizkreis 1) angeschlossen, so muss der Sensor an S12
(= Heizkreis 1) angeschlossen werden.
Stellantriebe der Heizkreismischer anschließen
Farbe der Adern
Anschluss
Braun
A8/A9 (Heizkreis 1) Pin A8
A10/A11 (Heizkreis 2) Pin A10
A6 und A7 (Heizkreis 3) Pin A6
Heizkreismischer prüfen
Die Klemmen „auf" und „zu" der Klemmstecker (SM 1)
und (SM 2) geben die Laufrichtung des Stellmotors vor.
1. Falls der Mischer in die falsche Richtung läuft: An-
schlüsse an diesen Klemmen tauschen.
Nach der Inbetriebnahme wie folgt prüfen, ob der Heiz-
kreismischer korrekt angeschlossen ist:
2. Ausgang A8 (bzw. A10) mindestens 150 s auf „Hand
ein" schalten.
3. Kückenstellung prüfen, die Temperatur an S12 (bzw.
S13) muss der Temperatur an S4 entsprechen.
Die Überprüfung erfolgt vorübergehend im Handbe-
trieb, siehe Kap. „Prüfen der Ausgänge" in der
Bedienungsanleitung (BAL-SBSX-3-I / BAL-LEA-I).

6.12.9 Anschluss Kollektorsensor

Anschluss Kollektorsensor
Der Anschluss des Sensors S8 kann erst erfolgen,
wenn das Schnellmontagerohr und die Kollektoren
montiert sind, siehe
der Montageanleitung des Kollektors.
MAL-MAX-7 · Technische Änderungen vorbehalten · 32345-4 SOLVIS
Schwarz Blau
Pin A9 Pin N
Pin A11 Pin N
Pin A7 Pin N (A6 o. A7)
Kap. „Sensormontage" in
