6 Montage
Kondensatschlauch montieren
1. Kondensatsiphon mit Wasser füllen und am unteren
Abgasbogen montieren(Dichtung nicht vergessen).
2. Den Kondensatschlauch am Kondensatsiphon an-
schließen.
3. Kondensatschlauch mit einer 3er Reduzierung durch
eine Rohrdurchführung, wahlweise an der linken oder
rechten Gestellseite, verlegen, auf ein ausreichendes
Gefälle achten.
4. Den Kondensatschlauch zum Abfluss führen. Falls eine
Kondensathebepumpe eingesetzt wird, diese im unte-
ren Bereich des Gestells auf den Boden stellen.
ACHTUNG
Kondensat-Rückstau verhindern
Austreten von Kondensat möglich
• Bei Verlegung des Kondensatschlauches einen
Bogen („zweiter Siphon") vermeiden.
• Kondensatschlauch immer mit Gefälle verlegen.
Mechanischen Sicherheitstemperaturbegrenzer (mSTB)
am Brenner montieren
1. mSTB (->Montagepack) bis zum Anschlag in die Tauch-
hülse oben rechts an der Brennkammer einstecken (ab
Vorderkante mSTB ca. 15 cm tief).
2. Verschraubung anziehen.

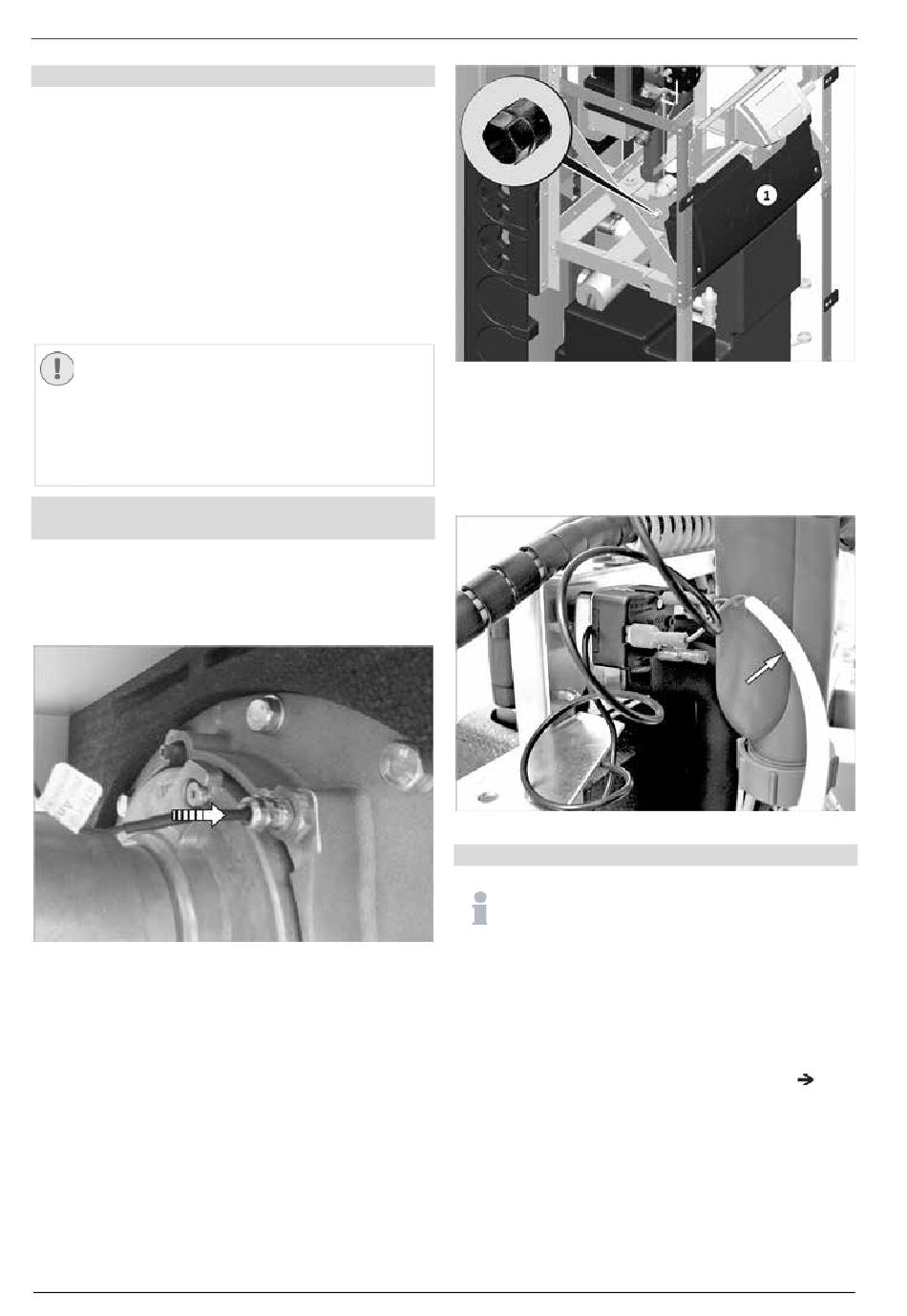

Abb. 68: mSTB einstecken
3. Den mSTB-Entriegelungs-Schalter an der vorgesehenen
Bohrung der linken Haltestrebe des Netzbaugruppen-
gehäuses (1) anbringen. Dafür die Schutzkappe des
Entriegelungs-Schalters und die Befestigungsmutter
darunter abschrauben, Gewinde durchstecken und mit
der Befestigungsmutter fixieren. Schutzkappe wieder
anschrauben.
28
Abb. 69: mSTB Entriegelungs-Schalter
4. Die mSTB-Anschlussleitung seitlich durch die Zugent-
lastung der Regelungskonsole führen und die Buchsen-
leiste entsprechend der Beschriftung (ST 1 ST 2) auf die
Netzbaugruppe (unten rechts) stecken.
5. Kabel mit der Zugentlastung sichern.
Abb. 70: mSTB mit Anschlussleitung
Abgas-Sicherheitstemperaturbegrenzer anschließen
Abgas-Sicherheitstemperaturbegrenzer (ASTB)
Vorschrift in der Schweiz.
• Sofern ein zusätzlicher ASTB vorgeschrieben ist,
wird dieser über den Störungseingang am Sys-
temregler der SolvisControl angeschlossen (ASTB
bitte extra bestellen).
• Der ASTB muss über einen potenzialfreien 230 V~
Schaltkontakt verfügen.
• Für die Montage des ASTB in die Abgasleitung den
mitgelieferten Abgasbogen durch den Abgasbo-
gen AB-ASTB (bitte extra bestellen, siehe
Preisliste) ersetzen.
1. Eine Anschlussleitung zweipolig am Schaltkontakt des
ASTB anschließen.
2. Brücke (ST 2) von der Buchsenleiste der Netzbaugrup-
pe entfernen.
3. Anschlussleitung weiter zur Netzbaugruppe führen und
auf die Klemmen (ST 2) der Buchsenleiste auflegen. Po-
larität ist nicht von Belang.
