Variante mit einem Ausdehnungsgefäß

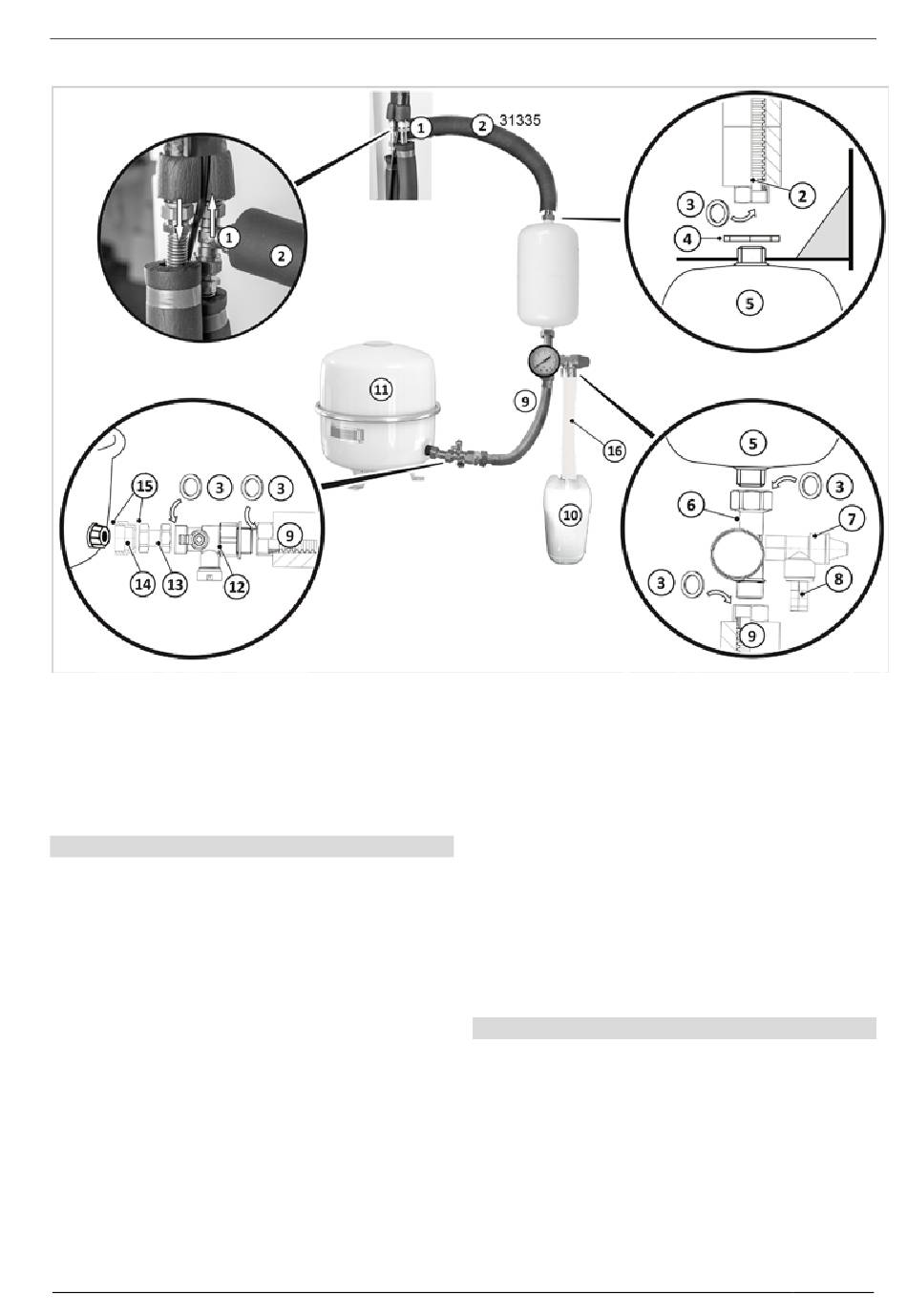

Abb. 87: Anbindung Solar-MAG
1 T-Stück am Rücklauf
2 Flexibles Wellrohr, 1m (verlängerbar durch 31021 und 31022)
3 Flachdichtung (beiliegend)
4 Gegenmutter Wandhalter
5 Vorschaltgefäß VG-xx
6 Sicherheitsgruppe 31291
7 Sicherheitsventil 6 oder 8 bar
8 Schlauchtülle 08298
Vorschaltgefäß und Sicherheitsgruppe montieren
1. Geeignete Montagevariante je nach Größe der Gefäße
und Platzangebot auswählen. Wellschlauchlängen be-
achten!
2. Wandhalter Vorschaltgefäß (bei VSG-5/-8/-12/-18) in
der angegeben Höhe anbringen. Vorschaltgefäße 35 l
an Wand oder Boden so ausrichten, dass die Entlüft-
barkeit gewährleistet ist.
3. Vorschaltgefäß mittels Gegenmutter (4) am Wandhal-
ter montieren.
4. Sicherheitsventil (7) mit selbstdichtendem Gewinde an
die Sicherheitsgruppe (6) montieren. Beigelegte Anlei-
tung beachten!
5. Schlauchtülle (8) in das Sicherheitsventil einschrauben.
Ausblasleitung in geeigneter Länge auf Schlauchtülle
stecken und festschrauben. Leitung in Auffangbehälter,
z. B. leeren Tyfocor-Kanister (10 l), führen.
6. Sicherheitsgruppe (6) mit Flachdichtung unten ans
Vorschaltgefäß (5) montieren.
SOLVIS MAL-MAX-7 · Technische Änderungen vorbehalten · 32345-4
9 Flexibles Wellrohr, 400 mm (beiliegend)
10 Auffangbehälter (z. B. Tyfocor-Kanister)
11 Membranausdehnungsgefäß AG-xx
12 Kappenventil
13 Übergangsstück, flachdichtend (beiliegend)
14 Muffennippel 31352 (für AG-80)
15 Außengewinde einhanfen
16 Ausblasleitung
7. Die Verbindung zwischen Solar-Rücklauf durch T-Stück
(1) und Vorschaltgefäß mittels mitgeliefertem Wellrohr
1 m (2) herstellen: Klemmringverschraubung am Solar-
Rücklauf, Flachdichtung am Vorschaltgefäß. Beim An-
ziehen gegenhalten!
8. Flexibles Wellrohr 400 mm (9) mit eingelegter Flach-
dichtung an das freie Ende der Sicherheitsgruppe mon-
tieren.
Kappenventil und Solar-Ausdehnungsgefäß montieren
1. MAG-Außengewinde (11) einhanfen und mit Solar-
Fermit einstreichen.
2. Nur bei MAG-80 und MAG-150: Reduziermuffennippel
(14) zum Übergang von 1" auf ¾" montieren. An-
schlussnippel ebenfalls einhanfen und mit Solar-Fermit
einstreichen.
3. Übergangsstück (13) des Kappenventils mit (fest ste-
hendem) Innengewinde auf den MAG-Anschluss mon-
tieren. Kappenventil (12) mit eingelegter Flachdichtung
an Übergangsstück montieren.
