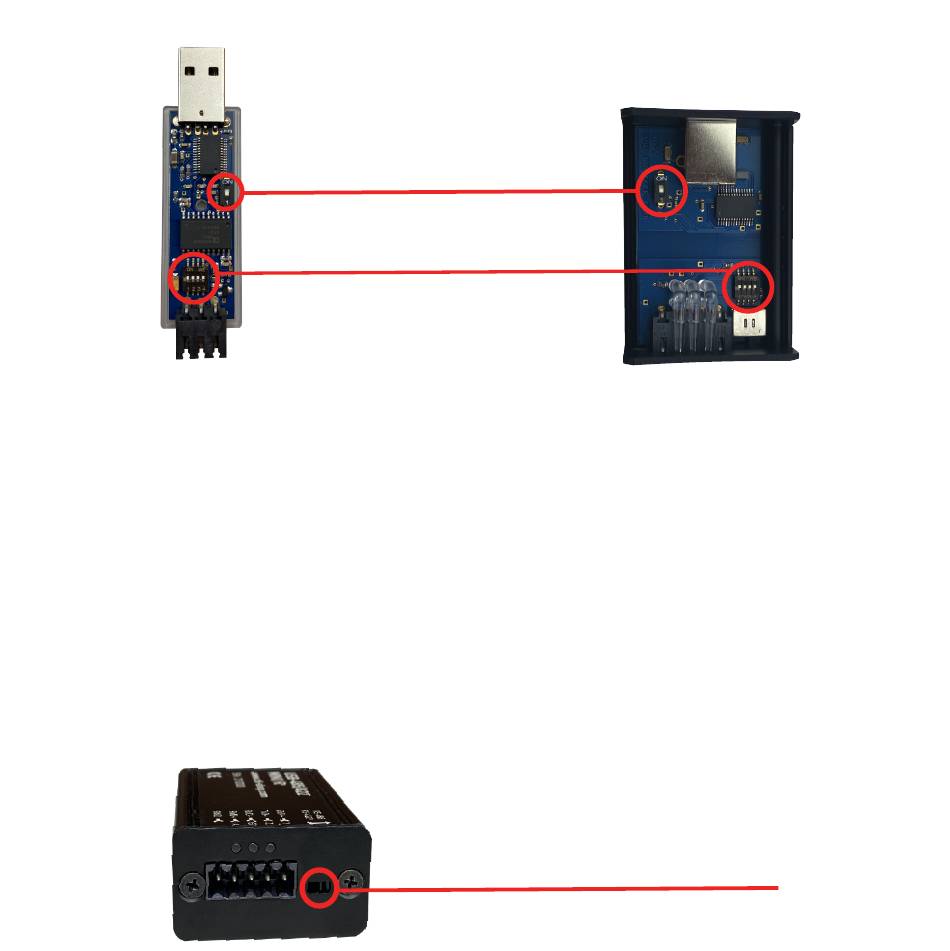

USB-Nano/OP
Dip-Schalter 1-4
Einstellungen/Settings:
Dip 1: GND
Dip 2: Bus A -> 390 Ohm -> +5V
Dip 3: Bus A -> 220 Ohm -> Bus B
Dip 4: Bus B -> 390 Ohm -> GND
Auslieferungszustand/state of delivery:
alle Schalter/all switches: „on".
Echo (Auslieferungszustand: „aus")
Echo (state of delivery: „off")
Dip-Schalter 1-4 | Dip-switch 1-4
Externer Schalter um zwischen
RS485 oder RS422 zu wechseln
external switch to choose
between RS485 and RS422
USB-485/422-Mini/R
Dip-switch 1-4
Einstellungen/Settings:
Dip 1: Bus A -> 680 Ohm -> +5V
Dip 2: Bus A -> 120 Ohm -> Bus B
Dip 3: Bus A -> 220 Ohm -> Bus B
Dip 4: Bus B -> 680 Ohm -> GND
Auslieferungszustand/state of delivery:
Schalter / switches 1,2,4: „on".
