- Seite 1 Converter Handbuch|Manual Lieferumfang Shipment Konverter Converter Steckbare Schraubklemme Terminal screw USB-Kabel USB-cord Klammer für DIN-Schienenmontage (USB-Mini/R) DIN-rail clip (USB-Mini/R) made in Germany...

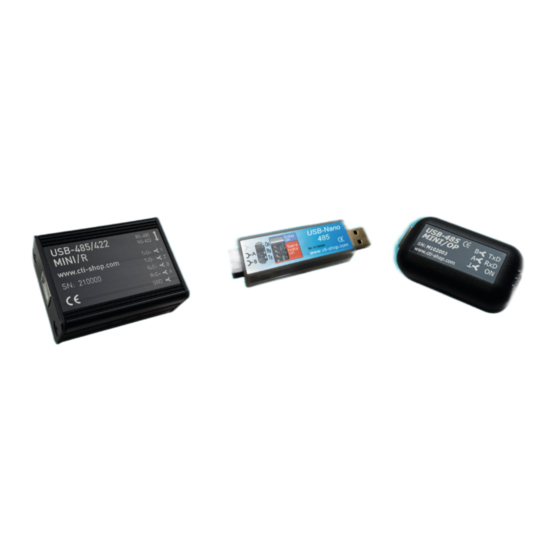

- Seite 2 • Rot: Kommunikation Txd • Red: communication Txd Spezielle Eigenschaften Special characteristics Konverter Optoentkoppelt Datenrate Gehäuse Maße Converter Opto-isolated* Data rate Case Size USB-485-Mini/OP 3000V 3MBit/s Polyamid 24x31x56mm USB-485|422-Mini/R 2500V 1,5MBit/s Aluminium 24x41x56mm USB-Nano-485 Keine | none 3MBit/s Polyamid 12x20x74mm...
- Seite 3 Anschluss an den USB-Port Connection to the USB-interface Das Gerät wird mit dem beiliegenden The device is connected to a USB port USB Verbindungskabel an einen USB- of your PC with the supplied USB Port Ihres PC angeschlossen. Nach dem connection cable.
-
Seite 4: Öffnen Der Gehäuse
Öffnen der Gehäuse open the housing Mini (R) Mini (R) Lösen Sie auf jeder der Stirnseiten Loosen the lower screw on die jeweils untere Schraube. each of the end faces. It is Es genügt je Seite nur eine sufficient to loosen only Schraube zu lösen. - Seite 5 Schließen des Gehäuses Mini (OP) close the housing Wie die Abbildung zeigt, As the illustration shows, setzen Sie den Gehäusedeckel first attach the housing zuerst an den Leuchtdioden cover to the LED’s. Then auf. Drücken Sie danach das carefully press the housing Gehäuse vorsichtig zusammen.
- Seite 6 Dip-Schalter 1 Echo Dip-switch 1 echo Steht der Dip-Schalter 1 auf „on“, If dip-switch 1 is set to "on", an echo is wird ein Echo erzeugt. Jedes gesendete generated. Each sent character is Zeichen wird dabei automatisch als Echo automatically received as an echo. wieder empfangen.
- Seite 7 USB-Nano/OP USB-485/422-Mini/R Echo (Auslieferungszustand: „aus“) Echo (state of delivery: „off“) Dip-Schalter 1-4 | Dip-switch 1-4 Dip-Schalter 1-4 Dip-switch 1-4 Einstellungen/Settings: Einstellungen/Settings: Dip 1: GND Dip 1: Bus A -> 680 Ohm -> +5V Dip 2: Bus A -> 390 Ohm -> +5V Dip 2: Bus A ->...
