Anschluss an den USB-Port
Das Gerät wird mit dem beiliegenden
USB Verbindungskabel an einen USB-
Port Ihres PC angeschlossen. Nach dem
Anstecken leuchtet die gelbe LED. Die
Treiber für den Konverter und den
virtuellen COM-Port werden
automatisch installiert (ab Windows 8).
Anschluss an den RS-485 Bus
A- und B-Leitung des RS-485 Bus in die
Schraubklemme schrauben und diese in
den Schnittstellenkonverter stecken.

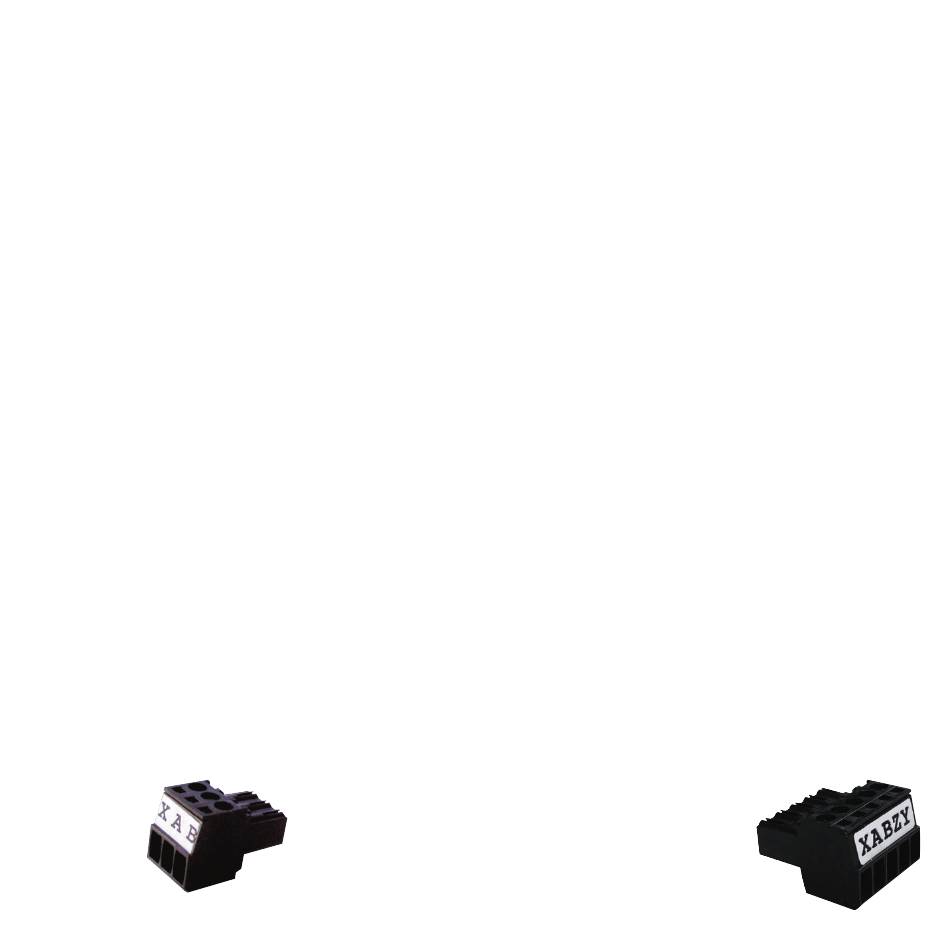

Belegung der Schraubklemme
X
GND
A
RS-485 Bus A
B
RS-485 Bus B
Connection to the USB-interface
The device is connected to a USB port
of your PC with the supplied USB
connection cable. After plugging in,
the yellow LED lights up. The drivers
for your converter and the virtual
COM-Port will be installed
automatically (since Windows 8).
Connection to the RS-485 Bus
Connect the A and B line of the RS-485
bus to the screw terminal and plug it
into the interface converter.
Assignment of the screw terminal
PIN
RS422 Full Duplex RS485
X
GND
A
RxD+
B
RxD-
Z
TxD-
Y
TxD+
GND
RS-485 Bus A
RS-485 Bus B
