INSTALLATIONSANLEITUNG
PROFIL100 EC
Hintergrundbeleuchtete Kodetastatur mit abgesetzter Elektronik

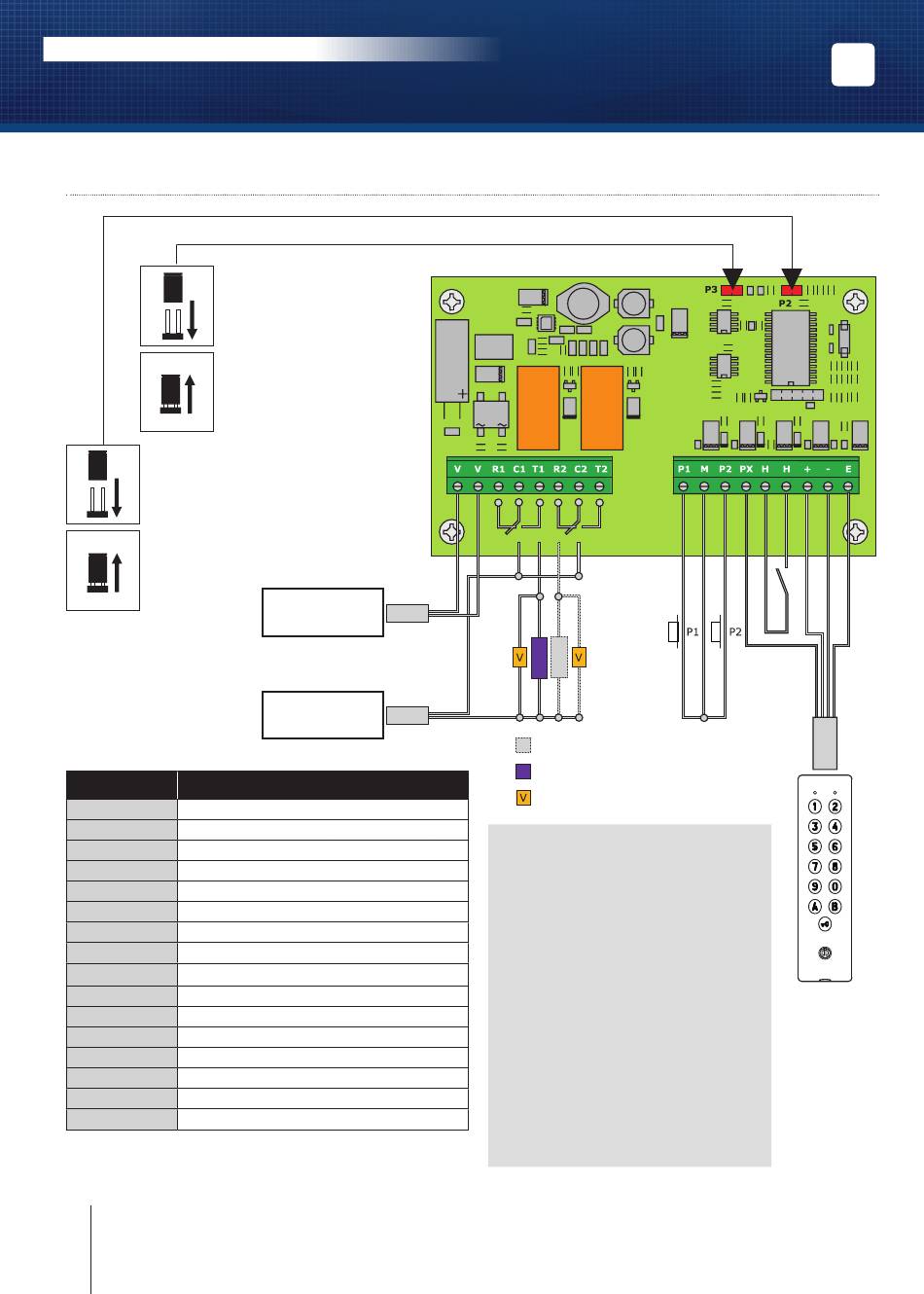

5] ANSCHLUSSPLÄNE
Der Jumper auf P2 ermöglicht die
Rücksetzung des Speichers. Der
Jumper muss ausser Spannung
gesetzt werden, damit die Hand-
habung funktioniert (siehe Kapitel
«Programmierung»)
Anschlüsse
Zuordnung
V
Stromversorgung 12 bis 24VAC oder 12 bis 48VDC
V
Stromversorgung 12 bis 24VAC oder 12 bis 48VDC
R1
Ruhkontakt Relais 1
C1
Gemein Relais 1
T1
Arbeitskontakt Relais 1
R2
Ruhkontakt Relais 2
C2
Gemein Relais 2
T2
Arbeitskontakt Relais 2
P1
Ausgangstaste Relais 1
M
Gemein Tasten
P2
Ausgangstaste Relais 2
PX
Kontakt "Schlüssel" Taste mit gelbem Draht
H
Uhrkontakt
+
Tastatur weisser Draht
-
Tastatur brauner Draht
E
T astatur grüner (Beleuchtung)
cdvi.ch
4
cdvigroup.com
Der Jumper auf P3 ermöglicht
den Eingangscode durch
den Benutzer zu ändern.
Der Jumper muss für die
Änderungen gesetzt werden
und, um diese Option
zu verriegeln, entfernt
werden (siehe Kapitel
«Programmierung»).
Stromversorgung
12 bis 24VAC
oder 12 bis 48VDC
Stromversorgung
Seite
Leistungssteuerung
D - 693 : Abgesetzte Elektronik
Relais
Relais
1
2
Arbeitsstrom-Türöffner
Varistor
Steuerung durch Drucktaster
Der Anschluss des Drucktasters
P1 steuert das Relais 1. Der
Anschluss des Drucktasters P2
steuert das Relais 2. Modus und
Zeitverzögerung sind program-
mierbar.
Der Uhrkontakt H ermöglicht
die Benutzung der Tasten mit
dem Schüssel-Piktogramm als
Aussentaster.
Wenn dieser Kontakt offen ist ,
ist die Taste nicht verwendbar.
Wenn der Uhrkontakt geschlossen
ist, kann diese Taste für die freie
Öffnung verwendet werden.
DE
