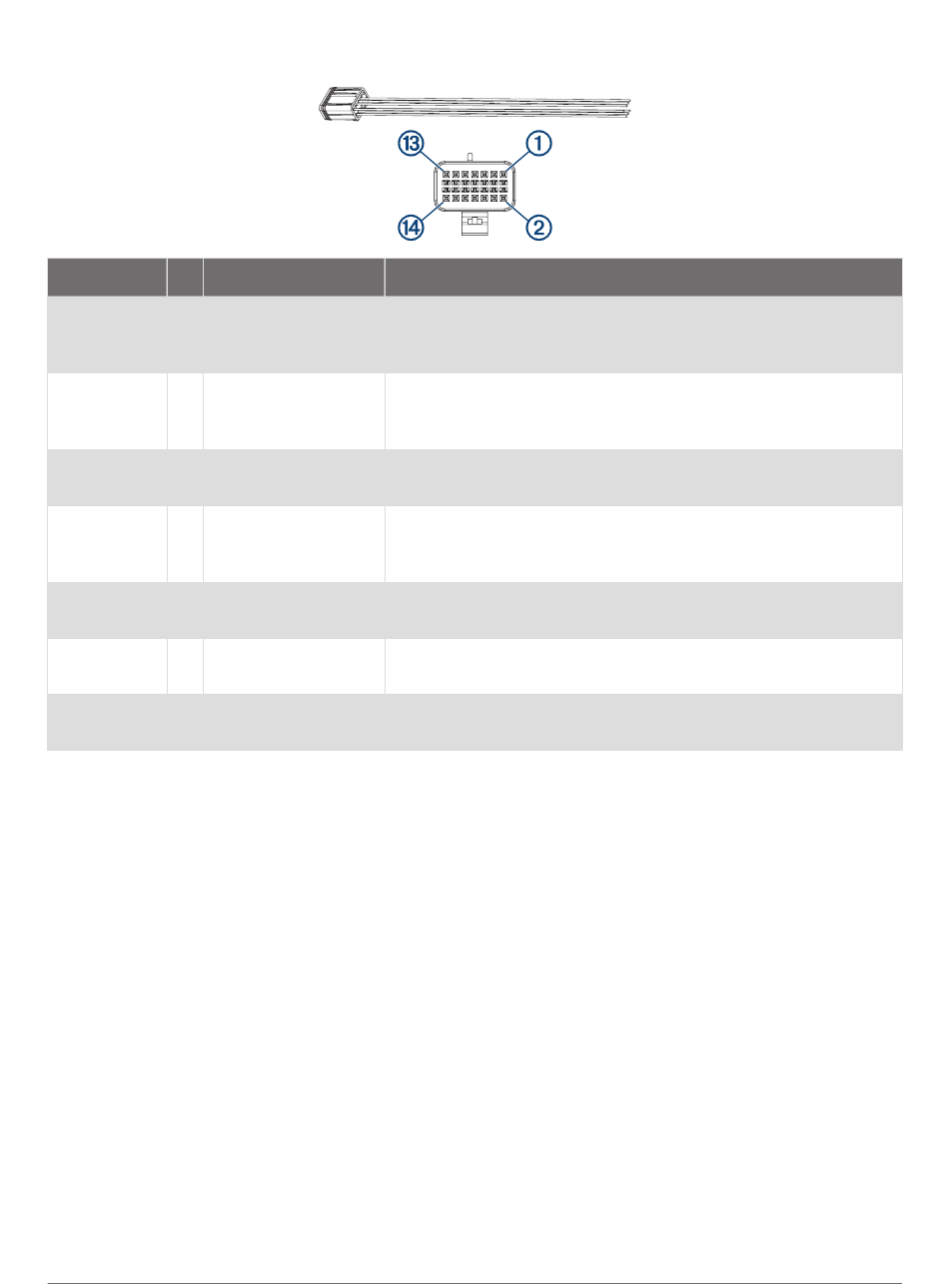

Kabelbaum für das analoge Signal
Leitungsfarbe Pin Funktion
Grün 1 Analoger Eingang 1
Violett 2 Analoger Eingang 2
Masse für analogen
Schwarz 4
Eingang
Auslöser für rechte
Orange 5
Kamera
Auslöser für linke
Blau 6
Kamera
Auslöser für vordere
Braun 7
Kamera
Masse für Kamera­
Schwarz 9
auslöser
8
Hinweise
Zum Verbinden der Steuerungen am Lenkrad. Nicht für alle
Fahrzeuge verfügbar. Weitere Informationen erhalten Sie vom
Hersteller des Wohnmobils bzw. Wohnwagens.
Zum Verbinden der Steuerungen am Lenkrad. Nicht für alle
Fahrzeuge verfügbar. Weitere Informationen erhalten Sie vom
Hersteller des Wohnmobils bzw. Wohnwagens.
Masseleitung für die Eingänge der analogen Steuerungen am
Lenkrad.
Zum Verbinden mit einem hohen analogen Signal, z. B. dem
rechten Blinker, damit das Gerät die Kamera auf der rechten Seite
anzeigt.
Zum Verbinden mit einem hohen analogen Signal, z. B. dem linken
Blinker, damit das Gerät die Kamera auf der linken Seite anzeigt.
Zum Verbinden mit einem hohen analogen Signal, damit das
Gerät die vordere Kamera anzeigt.
Masseleitung für die Kameraauslösereingänge.
