4

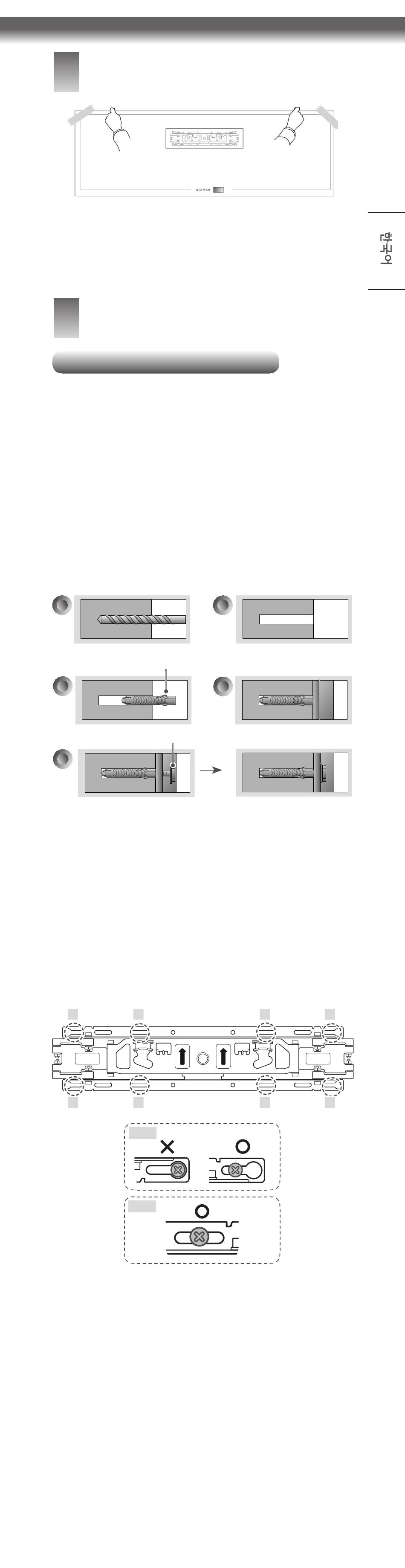

벽에 가이드 페이퍼 부착하기
TV를 설치할 벽면에 가이드 페이퍼를 부착하여 위치를
잡으세요.
- 부착시 수평상태가 맞도록 부착하세요.
- TV 외곽 라인과 중앙부(TV CENTER)의 위치를
참조하여 부착하세요.
5
앵커 및 나사의 고정방법
반드시 지켜주세요.
- 벽체의 재질 및 마감재의 두께를 확인하세요.
- 벽체의 재질이 금 가지 않는 콘크리트 벽일 때에만
동봉된 앵커 및 나사를 사용할 수 있습니다.
- 우드 스터드, 석고보드 또는 종이/나무가루를 압축한
재질 (MDF) 로 만들어진 벽체에는 절대 설치하지
마세요. 만약 설치할 경우, 마감재 안에 있는 옹벽 (
콘크리트) 에 앵커 나사를 고정해야 하고 옹벽이 없을
경우 별도의 행거 (Hanger) 설치 후 앵커 나사를
고정해야 합니다.
- 기타 지정 되지 않은 벽체에 설치할 경우에는 고정부
1개소당 인발하중 70 kgf (686 N), 전단하중 100
kgf (980 N) 이상의 힘에 견딜 수 있도록
설치하세요.
a
벽걸이 고정 앵커
c
e
- Ø 8 mm 콘크리트용 드릴 비트와 해머 (임팩트)
드릴을 사용해 주세요.
a. 앵커 위치에 구멍을 드릴 비트 Ø 8 mm를 사용하여
깊이 80 mm에서 100 mm 이내로 뚫으세요.
b. 뚫은 구멍을 청소하세요.
c. 구멍에 동봉된 벽걸이 고정 앵커를 삽입하세요. (앵커
삽입 시 망치를 사용하세요.)
d. 구멍 위치에 맞게 벽걸이 지지대를 벽 쪽으로
밀착시키세요.
e. 벽걸이 고정 나사를 구멍에 맞춰 체결하세요. 이 때,
나사는 Torque 45 kgf/cm에서 60 kgf/cm 이상
조이세요.
1
3
벽걸이 고정 나사
5
7
1 ~ 4
5 ~ 8
b
d
6
8
2
4
7
