INSTALACIÓN
7.2.1

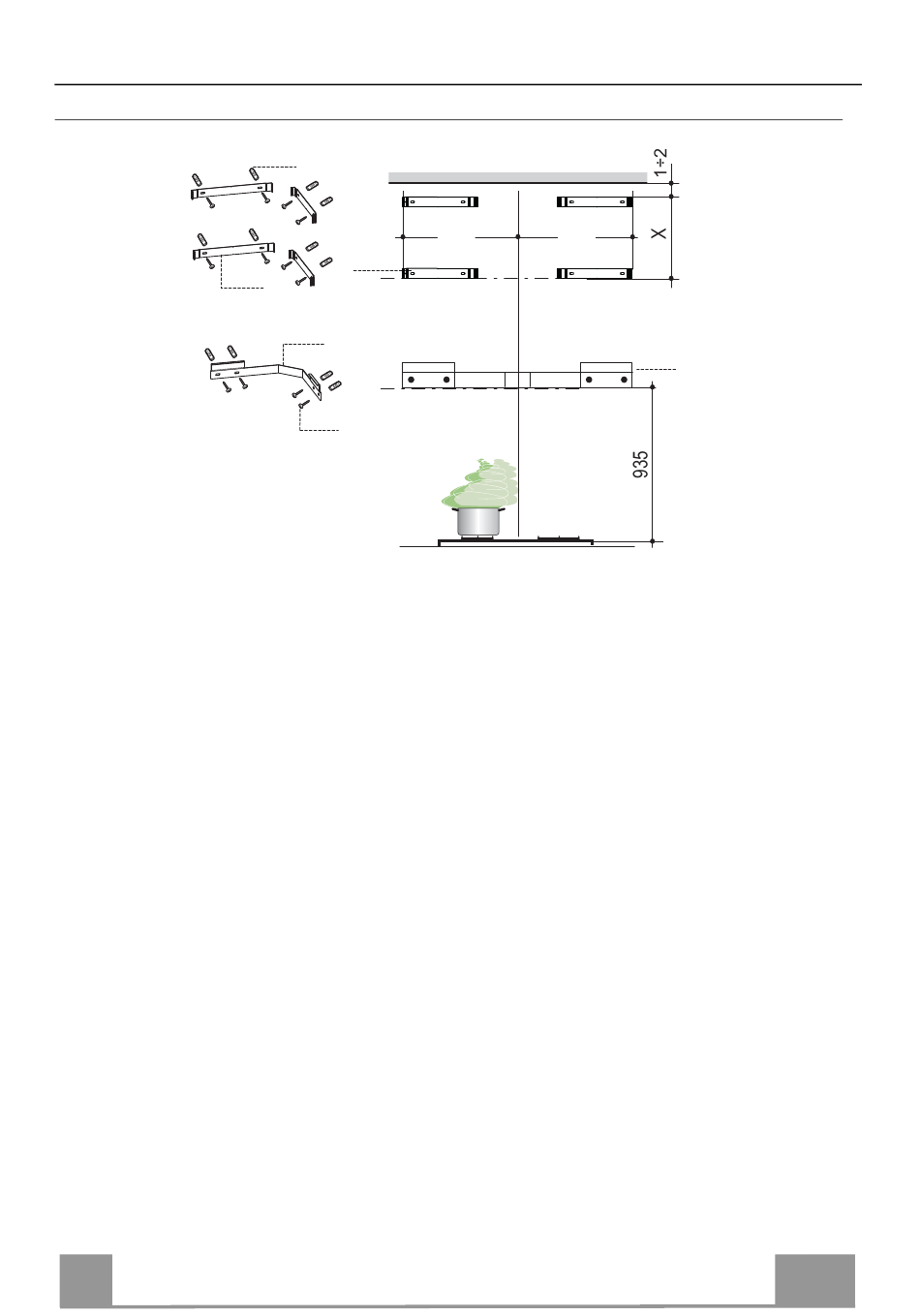

• Apoyar, como se indica, la Brida 7.1 a 935 mm sobre el plano de cocción, prestando mucha
atención a la correcta nivelación de la brida.
• Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a 1-2 mm del techo o del límite superior y a 324 mm
del ángulo de la pared.
• Marcar los centros de los orificios de la brida.
• Apoyar como se indica la brida 7.2.1 a X mm por debajo de la primera brida (X = altura
chimenea superior en dotación), y a 324 mm del ángulo de la pared.
• Repetir esta operación en la parte opuesta, controlando el nivel.
• Perforar ø 8 mm los puntos marcados.
• Introducir los tacos 11 en los orificios.
• Sujetar las Bridas y el Soporte usando los Tornillos 12a (4,2 x 44,4) de la dotación.
ES
Taladrado pared y fijación de las bridas
11
7.2.1
7.1
12a
324 324
7.1
5
53
