3
Begriffsbestimmungen
Differenzdruck (p):
Druckunterschied zwischen Schmutzseite und
Reinseite des Automatikfilters.
4
Allgemeine Angaben
4.1
Hersteller
Filtration Group GmbH
Schleifbachweg 45
74613 Öhringen
Telefon 07941 6466-0
Telefax 07941 6466-429
fm.de.sales@filtrationgroup.com
www.fluid.filtrationgroup.com
4.2
Angaben zur Betriebsanleitung
FG Mat.-Nr.: ........................................................ 72370026
Datum: ................................................................. 26.09.19
Version: .......................................................................... 05
5
Bestimmungsgemäße Verwendung
NICHT ZULÄSSIG!
Anderweitige Verwendung, als die unten beschriebene
– ohne Rücksprache mit dem Hersteller.
Verwendung in Ex-Zonen.
Möglicherweise gefährliche Situation!
Diese Filtersteuerung darf ausschließlich entsprechend
den in der Vertragsdokumentation und Betriebsanleitung
festgelegten Betriebsbedingungen verwendet werden.
Eine andere oder darüber hinausgehende Benutzung gilt
als nicht bestimmungsgemäß. Für hieraus resultierende
Schäden haftet der Hersteller nicht.
Die Filtersteuerung ist für die Steuerung folgender
Automatikfilter geeignet.
FRx-x
FKx-x
AF71 - AF179
FMAx
Eine andere Verwendung ist ohne Rücksprache mit dem
Hersteller verboten!
Auslösung der Abreinigung
Die Abreinigung kann folgendermaßen ausgelöst werden:
manuell
durch Differenzdruck
durch Zeitschaltung
Seite 4
Originalbetriebsanleitung MFS-E900, Filtration Group GmbH, 26.09.19, Mat.-Nr. 72370026, Version 05
GEFAHR!
VORSICHT!
6
Funktionsbeschreibung
6.1
Funktionsprinzip
Die Filtersteuerung überwacht den Differenzdruck zwischen
Schmutz und Reinseite des Automatikfilters.
Bei Überschreitung des eingestellten Differenzdrucks wird
das Signal zur Abreinigung des Automatikfilters
„Spülungen über p" ausgelöst.
6.2
Bedienelemente

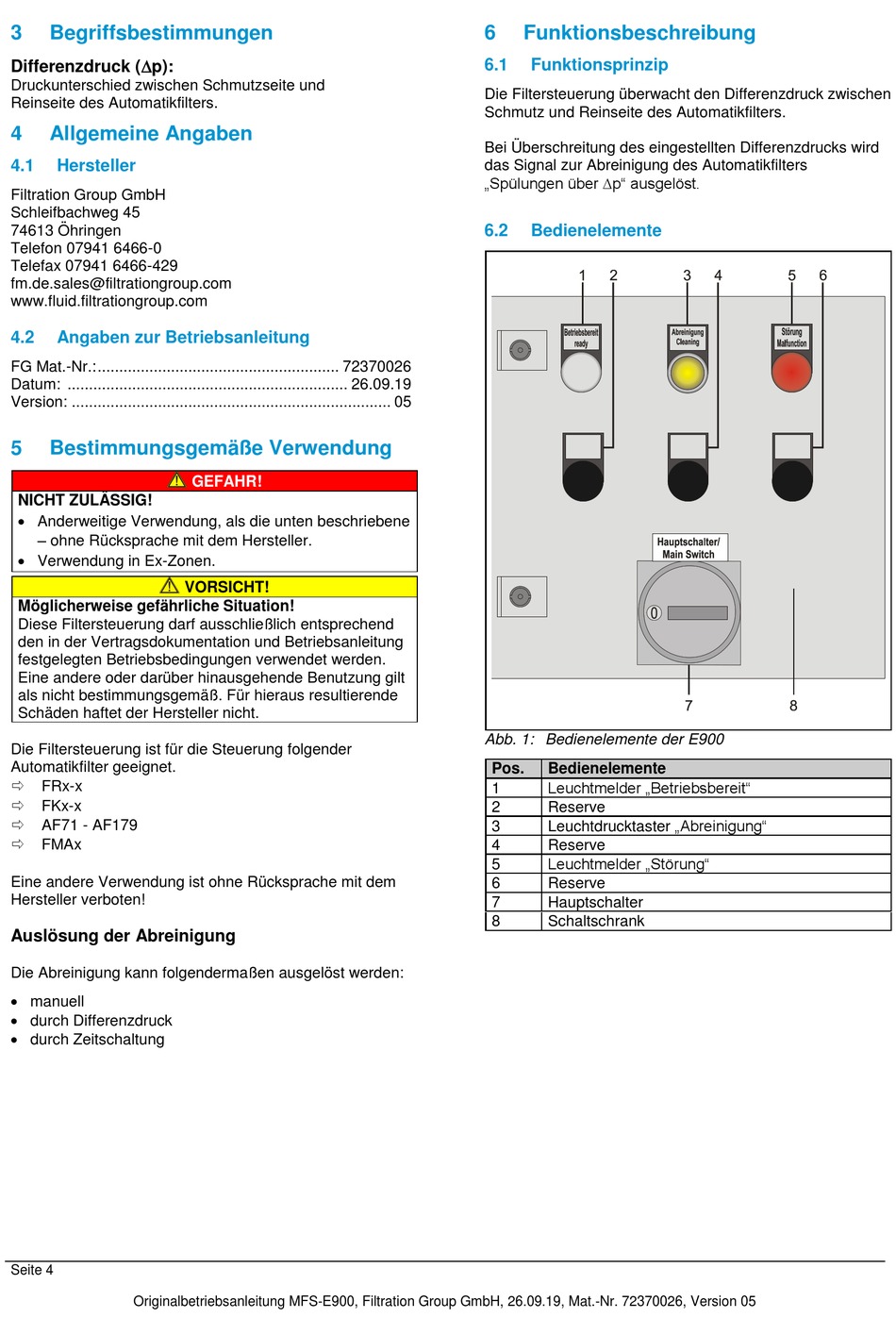

Abb. 1: Bedienelemente der E900
Pos.
Bedienelemente
Leuchtmelder „Betriebsbereit"
1
2
Reserve
Leuchtdrucktaster „Abreinigung"
3
4
Reserve
Leuchtmelder „Störung"
5
6
Reserve
7
Hauptschalter
8
Schaltschrank
