Funktionale Sicherheit KFD2-VR4-Ex1.26
Betrieb

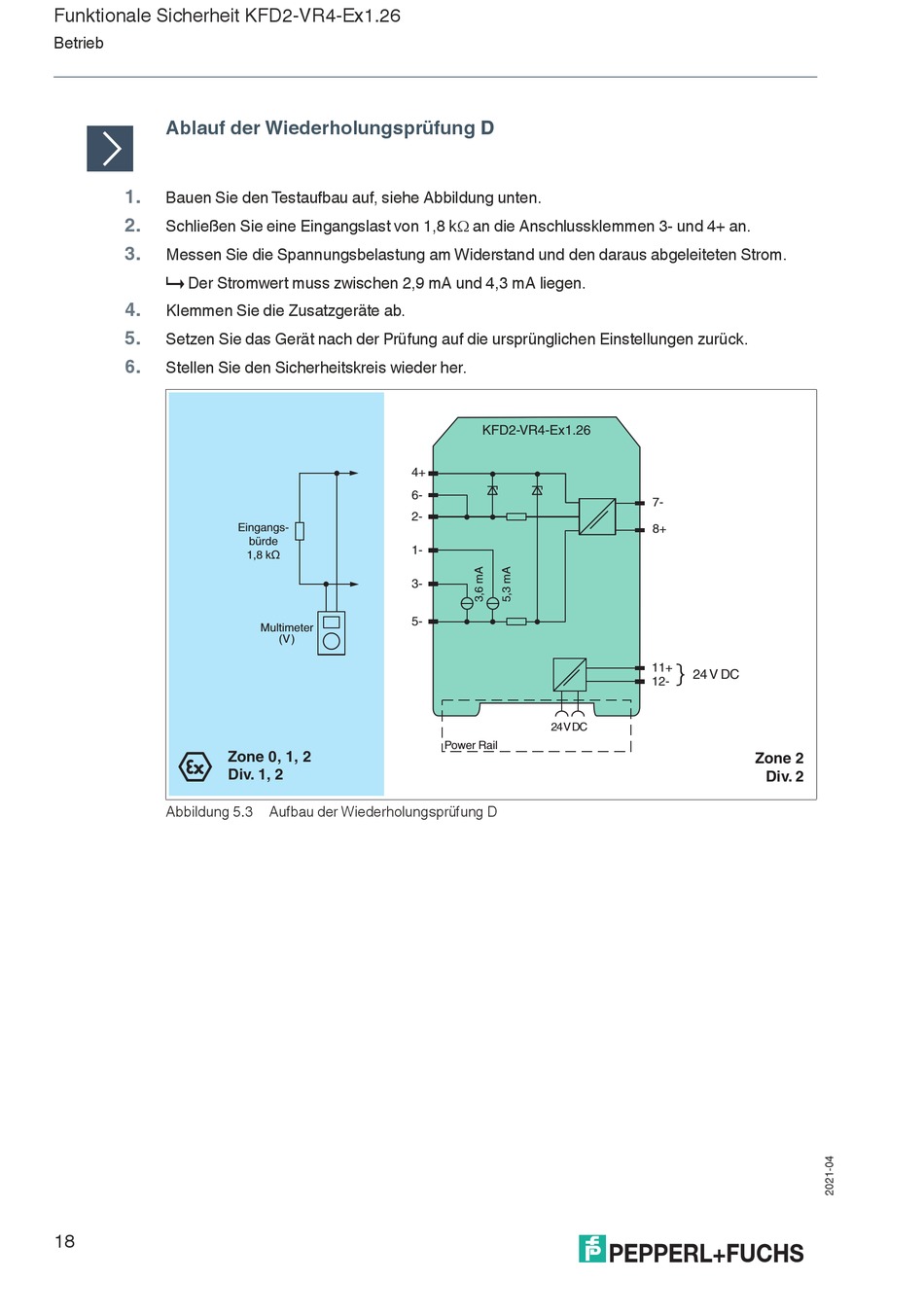

Ablauf der Wiederholungsprüfung D
1.
Bauen Sie den Testaufbau auf, siehe Abbildung unten.
2.
Schließen Sie eine Eingangslast von 1,8 k an die Anschlussklemmen 3- und 4+ an.
3.
Messen Sie die Spannungsbelastung am Widerstand und den daraus abgeleiteten Strom.
Der Stromwert muss zwischen 2,9 mA und 4,3 mA liegen.
4.
Klemmen Sie die Zusatzgeräte ab.
5.
Setzen Sie das Gerät nach der Prüfung auf die ursprünglichen Einstellungen zurück.
6.
Stellen Sie den Sicherheitskreis wieder her.
Zone 0, 1, 2
Div. 1, 2
Abbildung 5.3
18
4+
6-
2-
Eingangs-
bürde
1-
1,8 kΩ
3-
5-
Multimeter
(V )
Aufbau der Wiederholungsprüfung D
KFD2-VR4-Ex1.26
24 V DC
Power Rail
7-
8+
11+
24 V DC
12-
Zone 2
Div. 2
