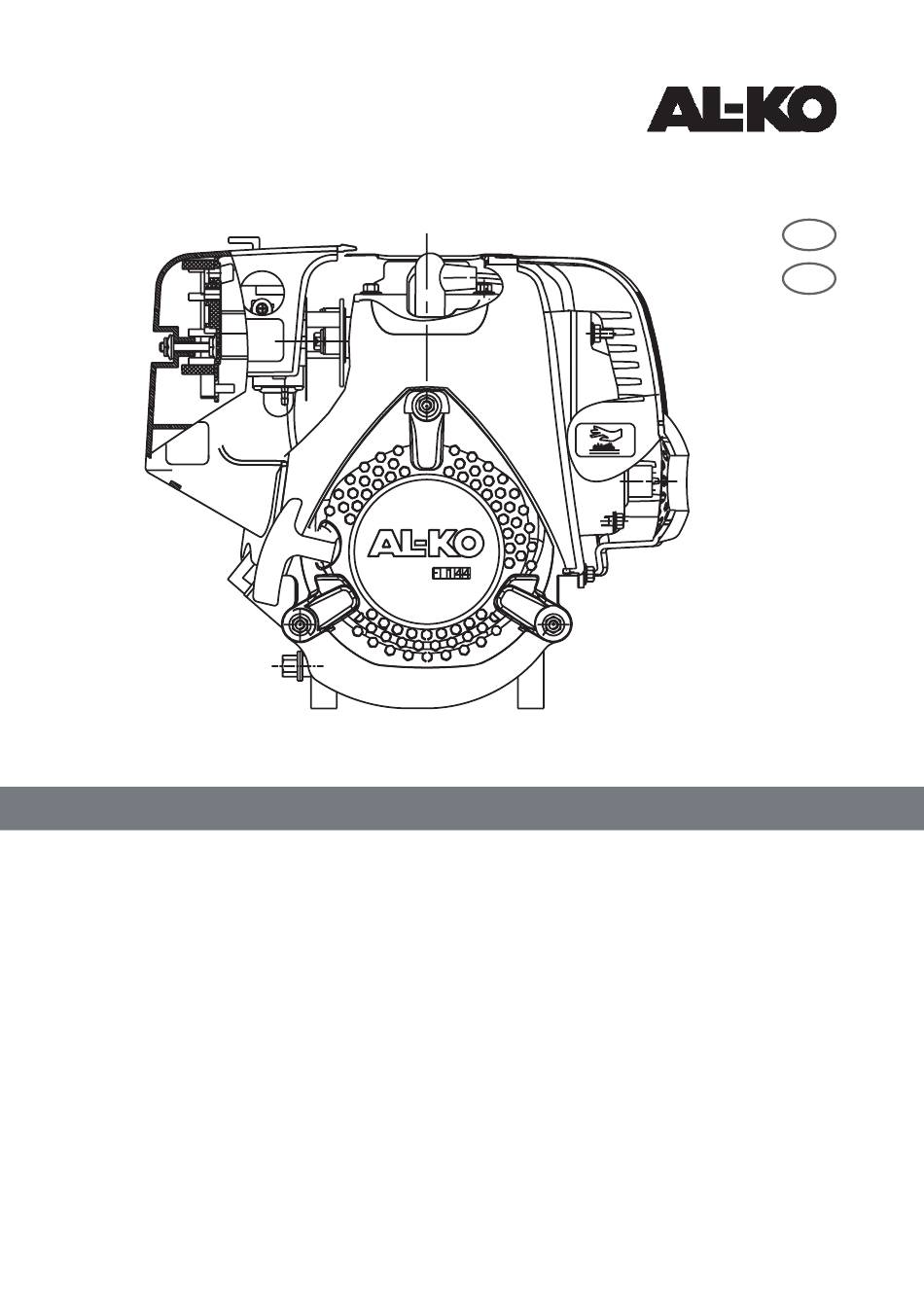

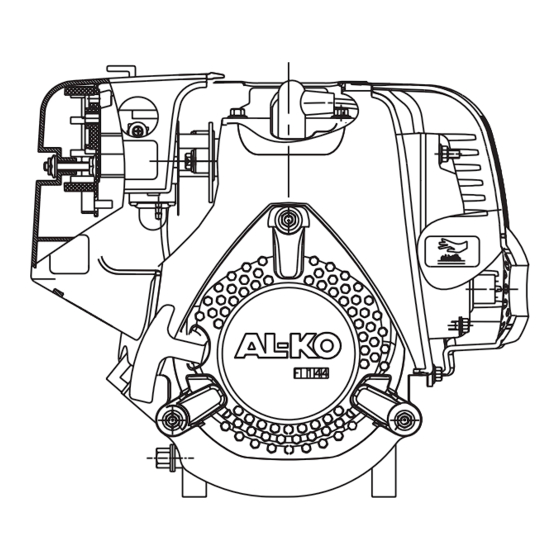

- Seite 1 Garden + Hobby QUALITY FOR LIFE inforMation i ManuaLS i Service Service-handbuch für vLb 38 Motor 144fS Shandong huasheng Zhongtian Machinery Group co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. 474387_a I 02/2011...
- Seite 2 Vorwort Diese Anleitung enthält Reparaturanweisungen für den Motor 144F und muss während der Prüfung des Motors und der Reparaturarbeiten eingesehen werden. Diese Anleitung enthält die neuesten Produktinformationen, die vor Drucklegung dieses Dokumentes zur Verfügung standen. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. behält sich das Recht vor, zu jedem Zeitpunkt technische Spezifikationen ohne Vorankündigungen zu ändern.
-
Seite 3: Inhaltsverzeichnis
INHALT 1. Sicherheitshinweise - Überblick ........................1.1 Informationen zum Betrieb ..........................1.2. Sicherheitshinweise ............................1.3 Hinweise für den sicheren Betrieb ........................1.4 Hinweise für den sicheren Betrieb von Motoren....................1.5 Sicherheitshinweise bei Instandhaltungsarbeiten .................... 2. Spezifikationen Motor............................2.1 Technische Parameter Motor..........................2.2 Motorkennlinie.............................. -
Seite 4: Sicherheitshinweise - Überblick
Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Sicherheitshinweise - Überblick Informationen zum Betrieb Jeder, der am Motor die Fehlersuche oder Reparaturarbeiten durchführen will, muss sich mit der Funktionsweise des Motors vertraut machen. Das Personal muss auf durch fehlerhaften Betrieb oder Unachtsamkeit beschädigte Teile achten, um ein erneutes Auftreten dieser Schäden zu vermeiden. - Seite 5 Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. befindlichen Geräten. Der Motor muss ausgeschaltet werden, wenn der Vor der Inbetriebnahme durch das Personal muss Motor im Leerlauf läuft. sichergestellt werden, dass das Personal mit den Zuerst muss das Kraftstoffventil geschlossen Sicherheitsanweisungen vertraut...
-
Seite 6: Hinweise Für Den Sicheren Betrieb Von Motoren
Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Hinweise für den sicheren Betrieb von Motoren Potenzielle Gefährdungen liegen insbesondere dann vor, wenn der Motor geöffnet und mit Kraftstoff befüllt wird. Die Nichteinhaltung der folgenden Sicherheitsanweisungen kann zu Unfällen führen. VORSICHT! Während der Befüllung des Motors Füllen Sie keinen Kraftstoff in den Motor ein,... -
Seite 7: Spezifikationen Motor
Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Es ist unerlässlich, dass verschlissene oder Vor den Instandhaltungsarbeiten müssen die beschädigte Teile mit Originalteilen oder Zündkerzen herausgezogen werden, empfohlenen Ersatzteilen ersetzt werden. um potenzielle Unfälle zu vermeiden. Spezifikationen Motor Technische Parameter luftgekühlter, Einzylinder 4-Taktmotor mit oben gesteuertem... -
Seite 8: Motorkennlinie
Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Motorkennlinie Einbau-Abmessungen Einheit: mm... - Seite 9 Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd.
-
Seite 10: Reparaturanweisungen
Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Reparaturanweisungen Bedeutung des korrekten Betriebes Die vorschriftsmäßige Instandhaltung ist eine Voraussetzung, um die Sicherheit des Personals und die korrekte Leistung des Motors sicherzustellen. Technische Fehler oder Nachlässigkeiten bei Reparaturarbeiten können zu Beeinträchtigungen der Leistungsfähigkeit des Motors oder körperlichen Schäden des Personals führen. -
Seite 11: Fehlersuche - Überblick
Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Anzugsmomente Spezifikation Anzugsmoment Verbindungselemente Verbindungselement N·m Kgf·m Schraube Zylinder 7～9 0,7～0,9 1～2 0,1～0,2 Schraube Verriegelung Zündung 3～4 0,3～0,41 Läufer-Sicherungsmutter M10X1.25 20～30 2～3 Stiftschraube 12～18 1,2～1,8 Schraube Zündspule 4,5～6 0,46～6 7～9... -
Seite 12: Unzureichende Leistung Des Motors
Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. 3.5.2 Unzureichende Leistung des Motors Motorleistung ist unzureichend 汽油机功率不足 Prüfen, ob Drossel geöffnet ist Drossel öffnen 检查阻风门是否打开 关 闭 打开阻风 门 verschlossen 打 offen 开 Luftfilter prüfen Luftfilter reinigen 检查空... - Seite 13 Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Zylindergehäuse oder Kolbenringe Beschädigte Teile austauschen beschädigt Öl nachfüllen, aber Zündkerzen sinnlose anziehen Verdichterleistung ist ungenügend Das Leck am Kurbelgehäuse Dichtungsring austauschen aus dem Zylindergehäuse tritt Gas aus Dichtung austauschen kein Kraftstoff im Tank Betankung mit Kraftstoff...
-
Seite 14: Instandhaltungsplan Intervalle Planmäßige Nach Jeden Jeden
Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Anweisungen für Reparatur und Instandhaltung Instandhaltungsplan Intervalle planmäßige Nach jeden jeden alle alle zwölf alle zwei Instandhaltung jedem Monat dritten sechs Monate Jahre Monat oder Monate oder oder oder... -
Seite 15: Zündkerze
Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Zündkerze Auf den Elektroden der Zündkerzen lagert sich übermäßig viel Ölkohle ab, die zu einem abnormalen Betrieb des Motors führt. Daher ist es notwendig, die Zündkerzen regelmäßig zu warten und einzustellen. -
Seite 16: Vergaser
Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. (1) Entfernen Sie die Schrauben am Luftfiltergehäuse. (2) Entfernen Sie das Filterelement. (3) Überprüfen Sie die Bohrungen am Filterelement. Tauschen sie die Filterelemente gegen neue aus, falls diese beschädigt sind. (4) Reinigen Sie die Luftfilterelemente: Spülen Sie die Elemente mit warmem Seifenwasser und trocknen Sie sie. - Seite 17 Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Zündkerzenstecker Messfühler Zündspule Rotor 4.5.2 Rotor Ausbau und Einbau Hinweis: Achten Sie darauf, dass das Schwungrad und die Schaufeln beim Ausbau und beim Wiedereinbau des Rotor nicht beschädigt werden. Ausbau: Lösen Sie die Schrauben am Stator.
-
Seite 18: Zündung
Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Hinweis: Beachten Sie, dass der Rotor die Passfeder aus der Passfedernut schieben kann. Nach dem Einbau müssen Sie den korrekten Sitz überprüfen. Zündung 4.7.1 Aufbau der Zündung Bezeichnung Schraube Dichtung... - Seite 19 Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. diese, wie in der folgenden Abbildung dargestellt, entfernt werden. Ursachen, die zu einer erhöhten Ansammlung von Ölkohleablagerungen führen, sind: Das Ölgemisch enthält zu viel Motoröl. ...
- Seite 20 Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Alle Verbindungselemente müssen mit dem vorgeschriebenen Moment angezogen werden. Jedes Verbindungselement für ein bestimmtes Bauteil muss ein entsprechendes Moment haben. Führen sie die Montage entsprechend den Montageanforderungen aus. 5.3.
- Seite 21 Shandong Huasheng Zhongtian Machinery Group Co., Ltd. Shandong Huasheng Zhongtian Engineering Machinery Co., Ltd. Reihenfolge der Motor-Demontage: Nehmen Sie die Demontage des Motors entsprechend der in der Abbildung dargestellten folgenden Reihenfolge vor. Abdeckung Schalldämpfer → Schalldämpfer → Luftfilter und Vergaser → Einlassleitung → Zündung →...
