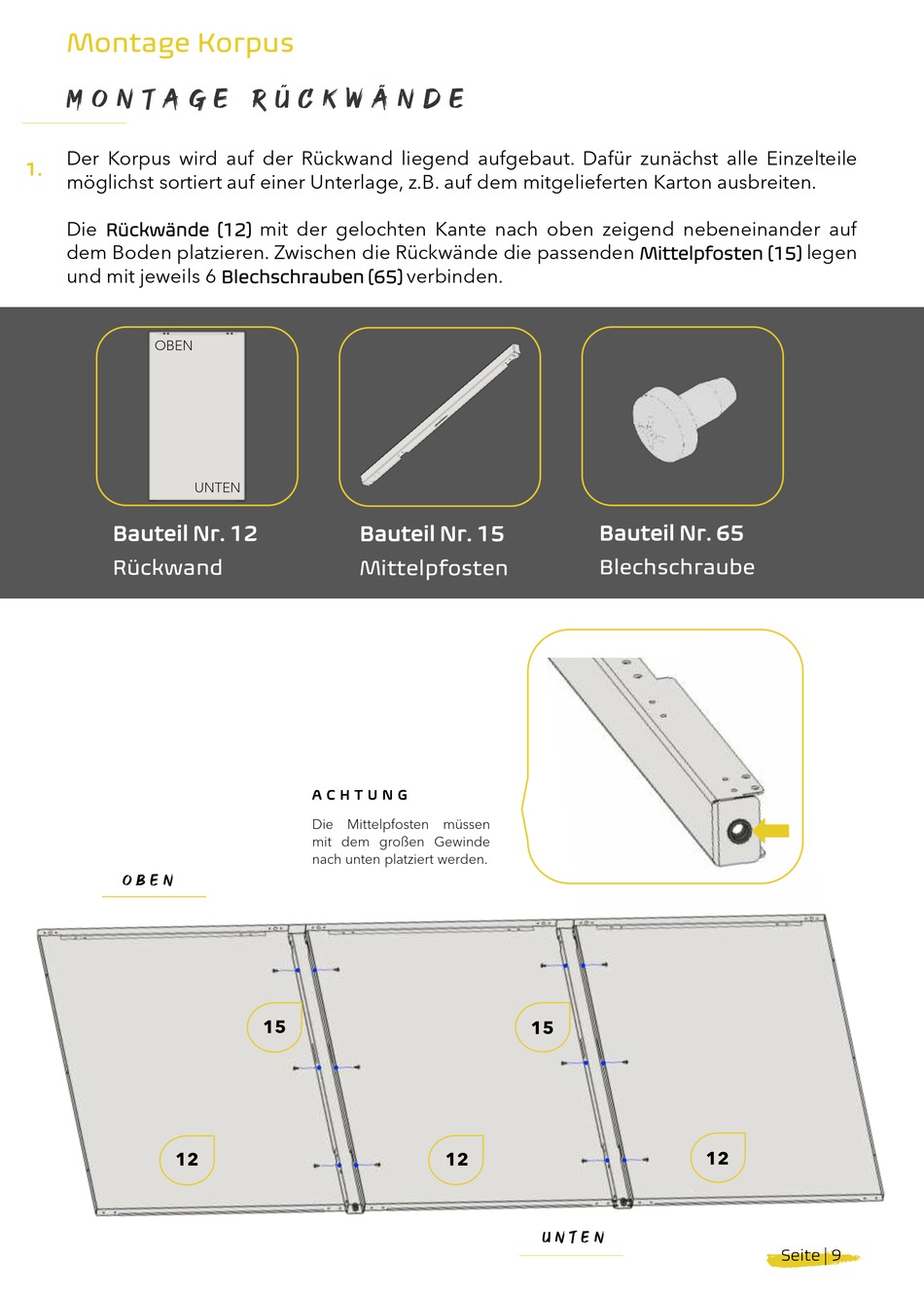

Montage Korpus
M o n t a g e R ü c k w ä n d e
Der Korpus wird auf der Rückwand liegend aufgebaut. Dafür zunächst alle Einzelteile
1.
möglichst sortiert auf einer Unterlage, z.B. auf dem mitgelieferten Karton ausbreiten.
Die
Rückwände [12]
dem Boden platzieren. Zwischen die Rückwände die passenden
und mit jeweils 6
OBEN
UNTEN
Bauteil Nr. 12
Rückwand
o b e n
12
mit der gelochten Kante nach oben zeigend nebeneinander auf
Blechschrauben [65]
Bauteil Nr. 15
Mittelpfosten
A C H T U N G
Die Mittelpfosten müssen
mit dem großen Gewinde
nach unten platziert werden.
15
verbinden.
15
12
u n t e n
Mittelpfosten [15]
Bauteil Nr. 65
Blechschraube
J,
12
legen
Seite | 9
