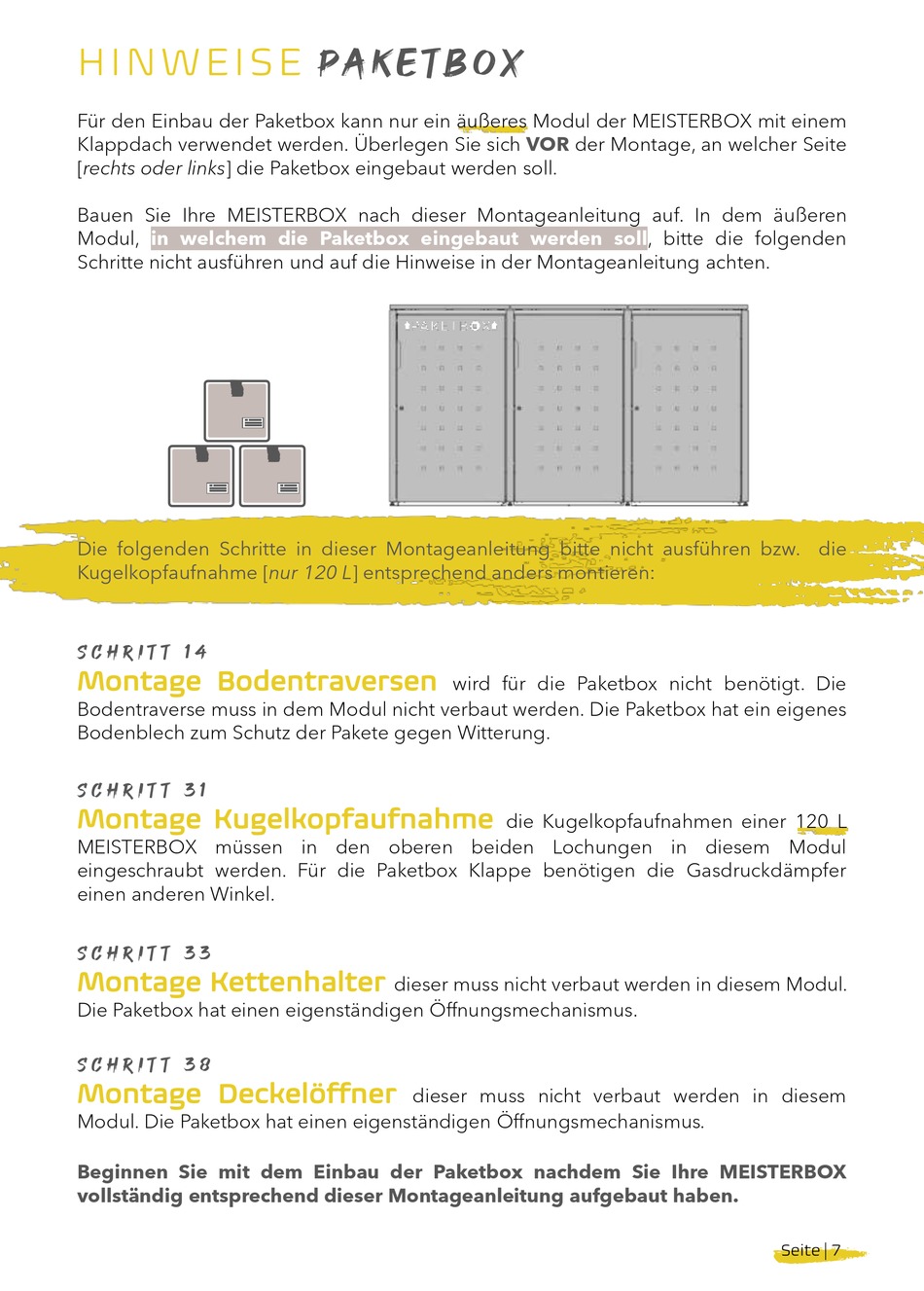

H I N W E I S E
P a k e t b o x
Für den Einbau der Paketbox kann nur ein äußeres Modul der MEISTERBOX mit einem
Klappdach verwendet werden. Überlegen Sie sich
VOR
der Montage, an welcher Seite
[rechts oder links] die Paketbox eingebaut werden soll.
Bauen Sie Ihre MEISTERBOX nach dieser Montageanleitung auf. In dem äußeren
Modul,
in welchem die Paketbox eingebaut werden
soll, bitte die folgenden
Schritte nicht ausführen und auf die Hinweise in der Montageanleitung achten.
Die folgenden Schritte in dieser Montageanleitung bitte nicht ausführen bzw. die
Kugelkopfaufnahme [nur 120 L] entsprechend anders montieren:
S c h r i t t 1 4
Montage Bodentraversen
wird für die Paketbox nicht benötigt. Die
Bodentraverse muss in dem Modul nicht verbaut werden. Die Paketbox hat ein eigenes
Bodenblech zum Schutz der Pakete gegen Witterung.
S c h r i t t 3 1
Montage Kugelkopfaufnahme
die Kugelkopfaufnahmen einer 120 L
MEISTERBOX müssen in den oberen beiden Lochungen in diesem Modul
eingeschraubt werden. Für die Paketbox Klappe benötigen die Gasdruckdämpfer
einen anderen Winkel.
S c h r i t t 3 3
Montage Kettenhalter
dieser muss nicht verbaut werden in diesem Modul.
Die Paketbox hat einen eigenständigen Öffnungsmechanismus.
S c h r i t t 3 8
Montage Deckelöffner
dieser muss nicht verbaut werden in diesem
Modul. Die Paketbox hat einen eigenständigen Öffnungsmechanismus.
J,
Beginnen Sie mit dem Einbau der Paketbox nachdem Sie Ihre MEISTERBOX
vollständig entsprechend dieser Montageanleitung aufgebaut haben.
Seite | 7
