resorti MEISTERBOX ORIGINAL Montageanleitung Seite 43

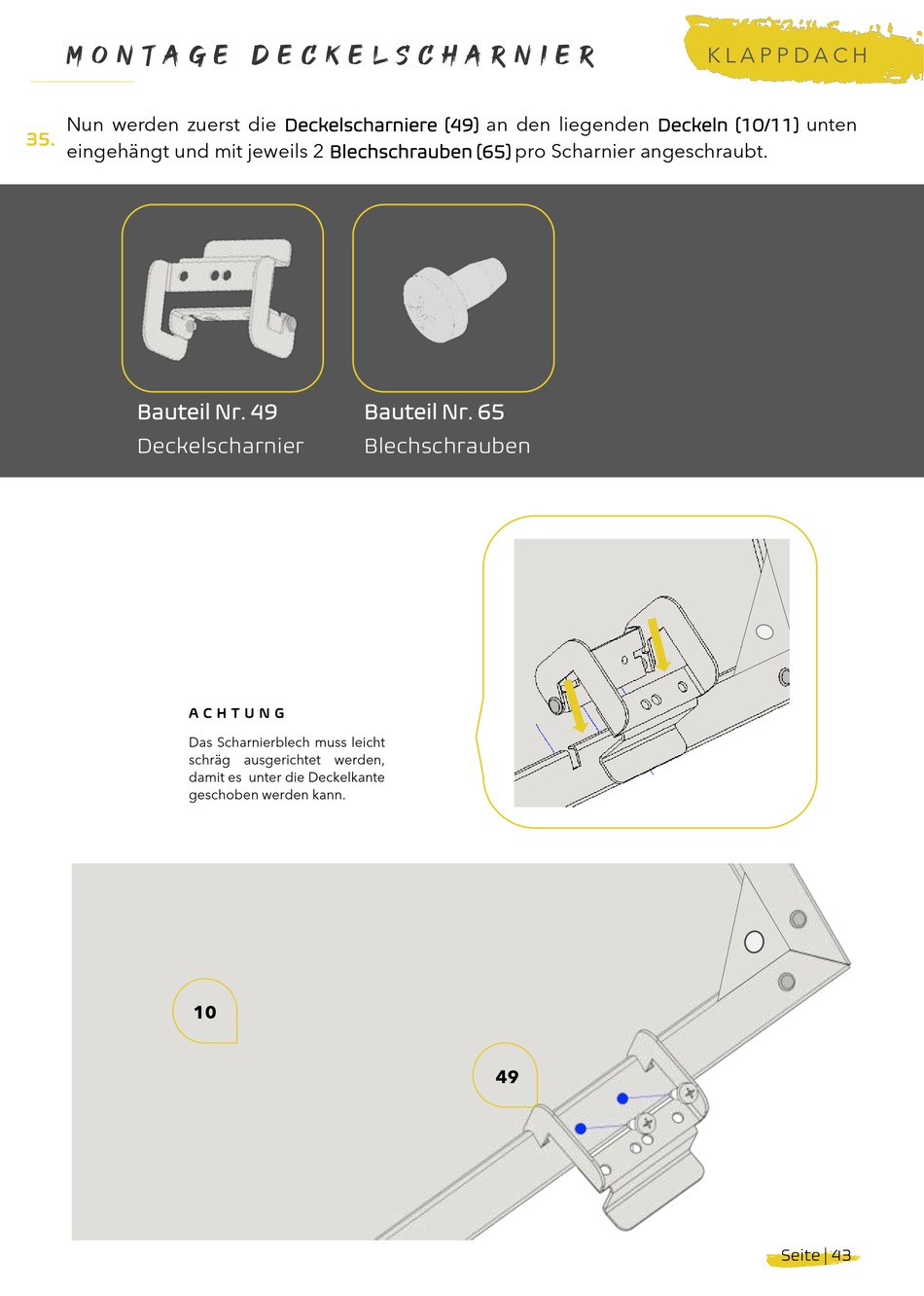

M o n t a g e D e c k e l s c h a r n i e r
Nun werden zuerst die
35.
eingehängt und mit jeweils 2
Bauteil Nr. 49
Deckelscharnier
A C H T U N G
Das Scharnierblech muss leicht
schräg ausgerichtet werden,
damit es unter die Deckelkante
geschoben werden kann.
10
Deckelscharniere [49]
Blechschrauben [65]
Bauteil Nr. 65
Blechschrauben
an den liegenden
Deckeln [10/11]
pro Scharnier angeschraubt.
49
K L A P P D A C H
unten
J,
Seite | 43
