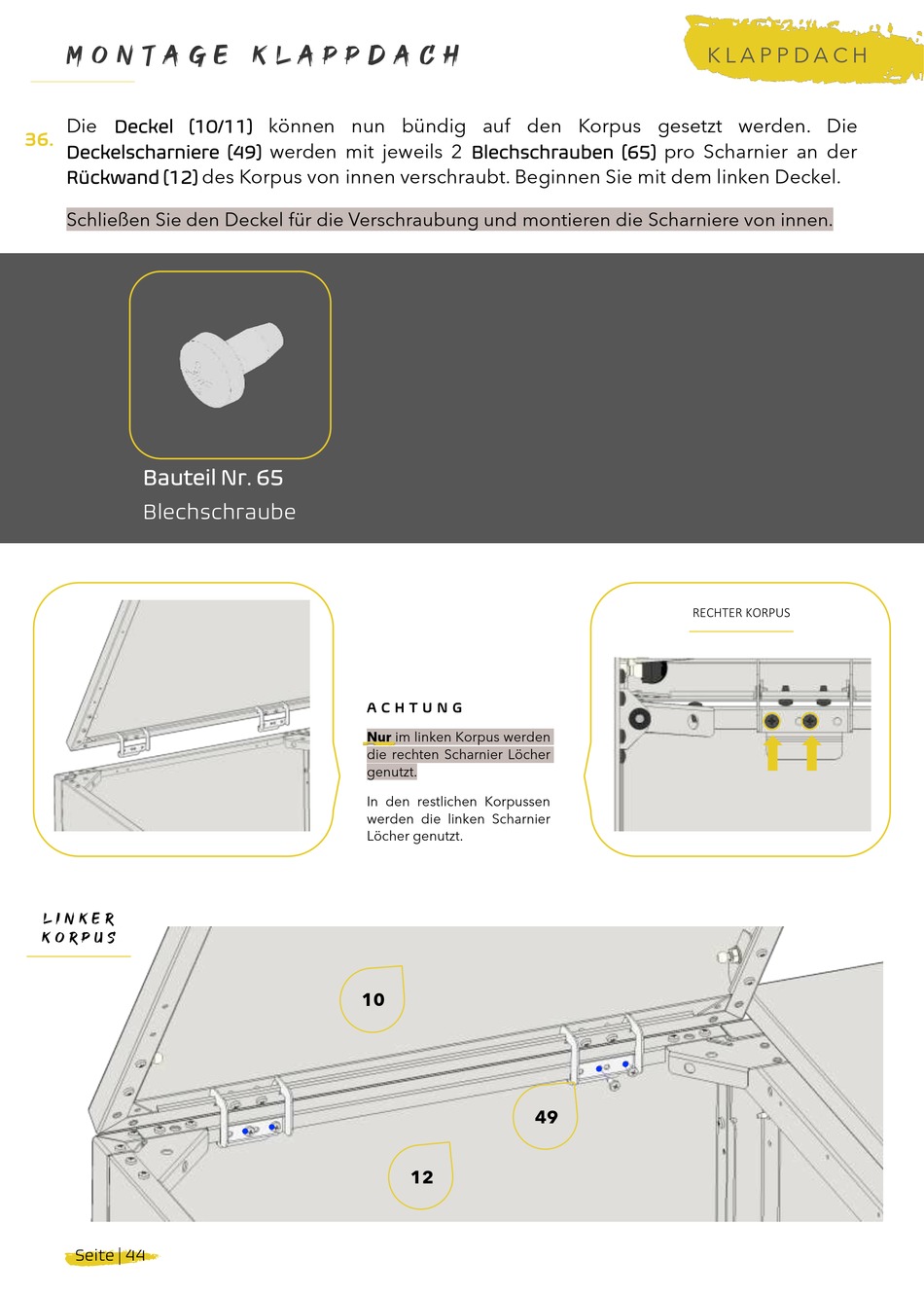

M o n t a g e K l a p p d a c h
Die Deckel [10/11]
36.
Deckelscharniere [49]
Rückwand [12]
Schließen Sie den Deckel für die Verschraubung und montieren die Scharniere von innen.
Bauteil Nr. 65
Blechschraube
L i n k e r
K o r p u s
J,
Seite | 44
können nun bündig auf den Korpus gesetzt werden. Die
werden mit jeweils 2
des Korpus von innen verschraubt. Beginnen Sie mit dem linken Deckel.
A C H T U N G
Nur im linken Korpus werden
die rechten Scharnier Löcher
genutzt.
In den restlichen Korpussen
werden die linken Scharnier
Löcher genutzt.
10
Blechschrauben [65]
49
12
K L A P P D A C H
pro Scharnier an der
RECHTER KORPUS
