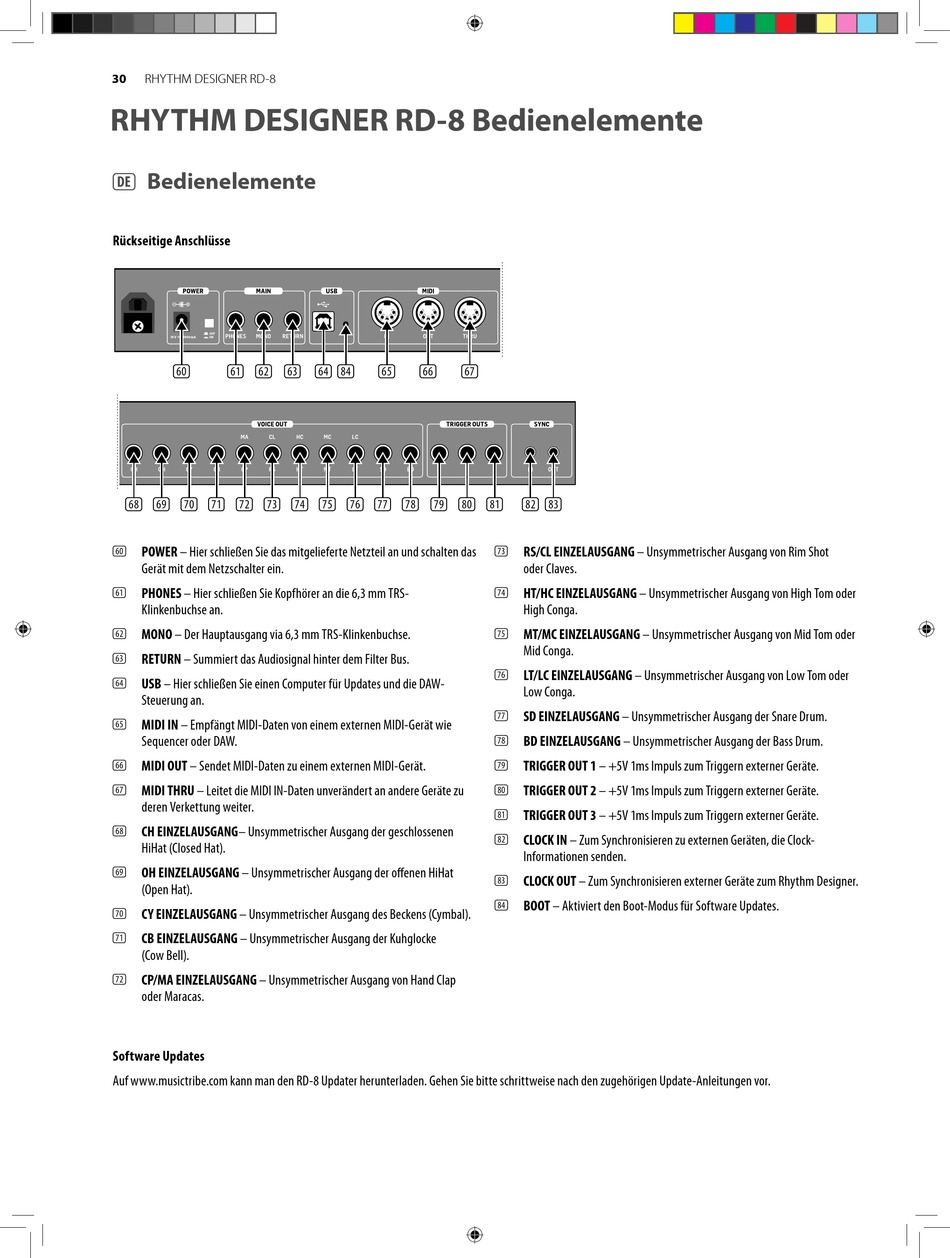

Behringer RHYTHM DESIGNER RD-8 Schnellstartanleitung Seite 30

30
RHYTHM DESIGNER RD-8
RHYTHM DESIGNER RD-8 Bedienelemente
(DE) Bedienelemente
Rückseitige Anschlüsse
(60)
(65) (66) (67) (68) (69) (70) (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83)
POWER – Hier schließen Sie das mitgelieferte Netzteil an und schalten das
(60)
Gerät mit dem Netzschalter ein.
PHONES – Hier schließen Sie Kopfhörer an die 6,3 mm TRS-
(61)
Klinkenbuchse an.
MONO – Der Hauptausgang via 6,3 mm TRS-Klinkenbuchse.
(62)
RETURN – Summiert das Audiosignal hinter dem Filter Bus.
(63)
USB – Hier schließen Sie einen Computer für Updates und die DAW-
(64)
Steuerung an.
MIDI IN – Empfängt MIDI-Daten von einem externen MIDI-Gerät wie
(65)
Sequencer oder DAW.
MIDI OUT – Sendet MIDI-Daten zu einem externen MIDI-Gerät.
(66)
MIDI THRU – Leitet die MIDI IN-Daten unverändert an andere Geräte zu
(67)
deren Verkettung weiter.
CH EINZELAUSGANG– Unsymmetrischer Ausgang der geschlossenen
(68)
HiHat (Closed Hat).
OH EINZELAUSGANG – Unsymmetrischer Ausgang der offenen HiHat
(69)
(Open Hat).
CY EINZELAUSGANG – Unsymmetrischer Ausgang des Beckens (Cymbal).
(70)
CB EINZELAUSGANG – Unsymmetrischer Ausgang der Kuhglocke
(71)
(Cow Bell).
CP/MA EINZELAUSGANG – Unsymmetrischer Ausgang von Hand Clap
(72)
oder Maracas.
Software Updates
Auf www.musictribe.com kann man den RD-8 Updater herunterladen. Gehen Sie bitte schrittweise nach den zugehörigen Update-Anleitungen vor.
(61) (62) (63) (64) (84) (65) (66) (67) (68) (69) (70) (71) (72) (73) (74) (75) (76) (77) (78) (79) (80) (81) (82) (83)
RS/CL EINZELAUSGANG – Unsymmetrischer Ausgang von Rim Shot
(73)
oder Claves.
HT/HC EINZELAUSGANG – Unsymmetrischer Ausgang von High Tom oder
(74)
High Conga.
MT/MC EINZELAUSGANG – Unsymmetrischer Ausgang von Mid Tom oder
(75)
Mid Conga.
LT/LC EINZELAUSGANG – Unsymmetrischer Ausgang von Low Tom oder
(76)
Low Conga.
SD EINZELAUSGANG – Unsymmetrischer Ausgang der Snare Drum.
(77)
BD EINZELAUSGANG – Unsymmetrischer Ausgang der Bass Drum.
(78)
TRIGGER OUT 1 – +5V 1ms Impuls zum Triggern externer Geräte.
(79)
TRIGGER OUT 2 – +5V 1ms Impuls zum Triggern externer Geräte.
(80)
TRIGGER OUT 3 – +5V 1ms Impuls zum Triggern externer Geräte.
(81)
CLOCK IN – Zum Synchronisieren zu externen Geräten, die Clock-
(82)
Informationen senden.
CLOCK OUT – Zum Synchronisieren externer Geräte zum Rhythm Designer.
(83)
BOOT – Aktiviert den Boot-Modus für Software Updates.
(84)
