4 .7 .2 S e i t e n k a n a l v e r d i c h t e r ( O p t i o n a l)
Die optional erhältlichen Seitenkanalverdichter können per Steuerleitung an die Steuerung
angeschlossen werden und über das Bedienterminal eingeschaltet werden.
4

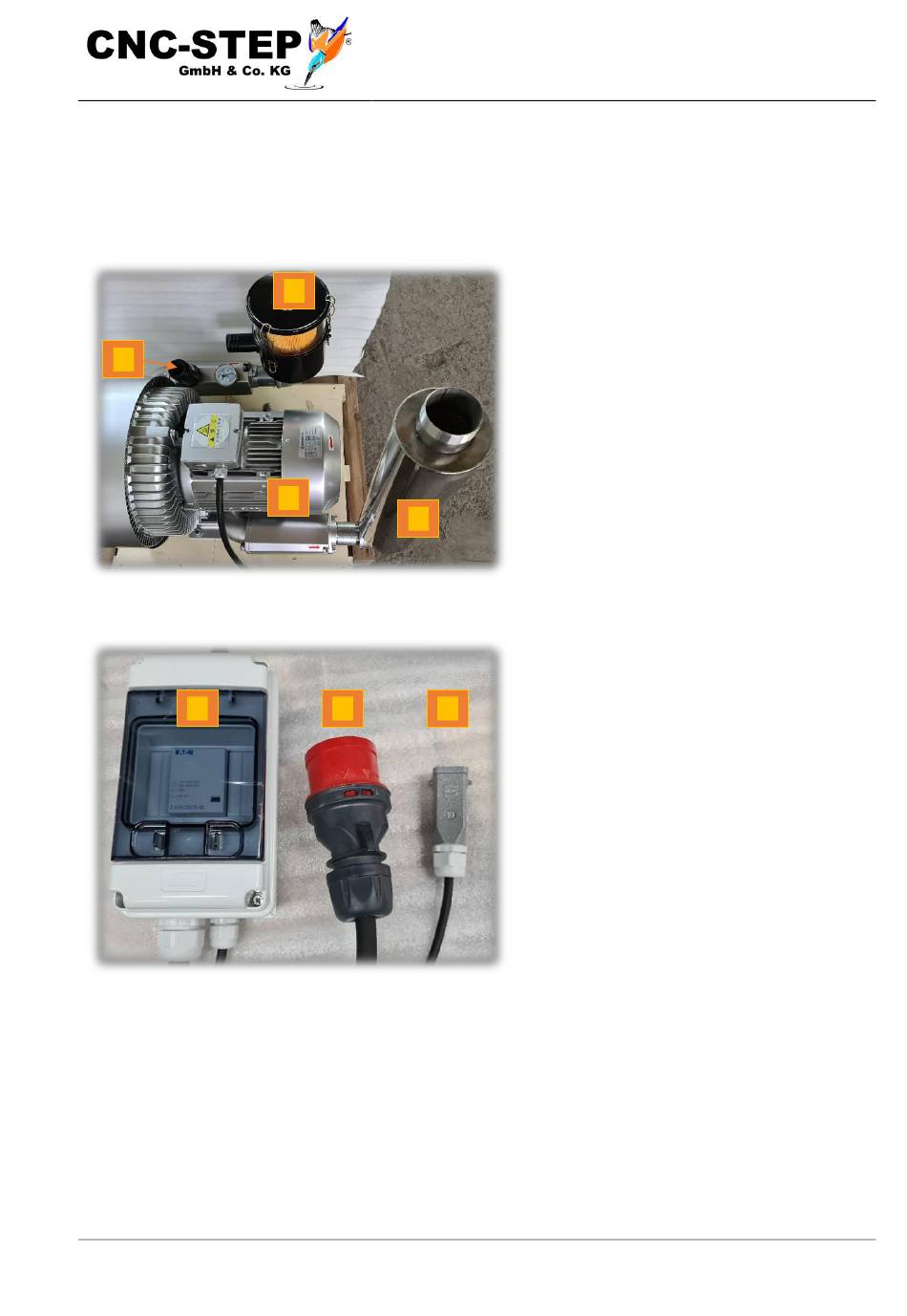

Abb. 13: Vakuumpumpe / Seitenkanalverdichter
1
Abb. 13.1: Anschlusskabel
Der Seitenkanalverdichter hat einen eigenen Stromanschluss. Die Steuerleitung wird an die
Maschinensteuerung angeschlossen. So lässt sich der Seitenkanalverdichter über den Taster am
Bedienpult Ein- und Ausschalten.
CNC-STEP GmbH & Co. KG ▪ Siemensstrasse 13-15 ▪ 47608 Geldern ▪ Germany
Support: +49 (0)2831/91021-50
2
1
3
2 3
Betriebsanleitung
T-Rex N-Serie (Stepper)
1 Seitenkanalverdichter
2 Ansaugfilter
3 Schalldämpfer
4 Vakuumbegrenzungsventil
1 Schütz
2 Stromanschluss
3 Steuerleitung zur Maschinensteuerung
Seite 52
