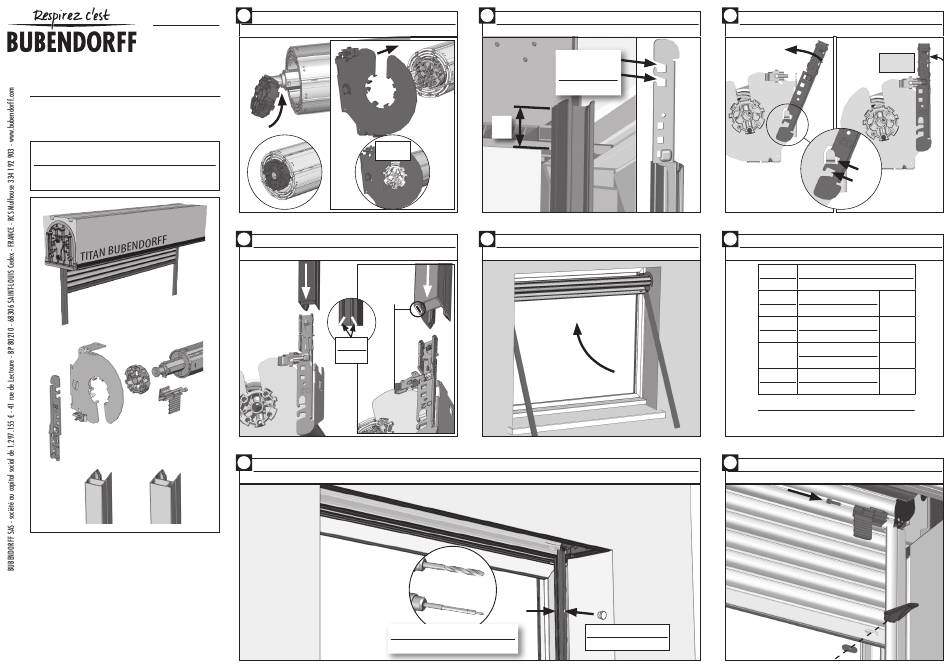

Bubendorff TRADI ID2 Design Montageanleitung Seite 2

Pose
Montage
tRaDI ID2 Design, Moteur
en caisson tunnel, flasques acier
tRaDI ID2 Design, Motorantrieb
In sturzträger-Kasten, stahl-Kopfstücke
Se conformer au DTU 34.4 - Ne pas modifier le(s) produit(s) - Unité de
mesures : millimètre - Voir exigences normatives et de sécurité ci-jointes
Bitte Produkt(e) nicht verändern - Maßangaben sind in Millimeter
Siehe Norm- und Sicherheitsvorschriften in der Anlage
RC7 0510 01 - Octobre 2016
Informations susceptibles de modifications sans préavis
Änderungen vorbehalten
1
Assemblage du palier côté opposé moteur et des flasques
Montage des Mitnehmers an der Seite gegenüber des Motors und der Kopfstücke
clIc
4
Assemblage des coulisses dans les pattes de centrage
Montage der Führungsschienen auf die Zentrierstifte
Biseaux
Kanten
6b
Befestigung der Führungsschienen
Foret et embout rallongés
Verlängerten Bohrer und ansatzstück
2
Niveau des flasques
Höhe der Kopfstücke
X ≤ 25 : (2)
X mini : 15
X > 25 : (1)
X
5
Mise en place du volet
Montage des Rollladens
Fixation des coulisses
Fixation de face
Befestigung von Vorne
3
Assemblage des pattes de centrage aux flasques
Befestigung der Zentrierstifte an den Kopfstücken
clIc
(1)
(2)
6a
Fixation des coulisses
Befestigung der Führungsschienen
Support Visserie
Untergrund Schraubenmaterial
Fer / Alu Vis à tôle
TCB 4,2 x 15
Eisen / Alu Blechschraube
Bois Vis PVC
TCB 4,3 x 25
Holz PVC-Schraube
Vis PVC
PVC TCB 4,3 x 40
PVC-Schraube
Maçonnerie Vis PVC + cheville S5
TCB 4,3 x 40
Mauerwerk PVC-Schraube + Dübel Ø 5 x 25
Utiliser des vis inox ou geomet (visserie non fournie).
Verwenden Sie Schrauben aus rostfreiem Edelstahl bzw Geomet
(Schraubenmaterial nicht mitgeliefert).
7
Fixation des tulipes et des butées de lame finale
Befestigung der Einlauftrichter sowie der Endanschläge der Endlamelle
