VALVOLA REGOLAZIONE DELLA
VELOCITA DI CHIUSURA
8060AL
Valvola di regolazione della
velocità di chiusura dell'anta.
Válvula de ajuste de la velocidad
de cierre de la hoja.
Control valve for the closing
speed of the door.
Regelventil für die
8060ST
Türschließgeschwindigkeit.
8060WD
8060WD
Avvitando - Atornillar
Screwing - Schrauben
Svitando - Desatornillar
Unscrewing - Abschrauben
REGOLAZIONE DELLE VALVOLE
Le cerniere oleodinamiche, vengono fornite con le valvole di regolazione completamente chiuse.
(a porta montata infatti, essa non potrà chiudersi.)
Affinché le valvole lavorino in maniera ottimale è necessario che siano ben sincronizzate, per ottenere questo, è fondamentale seguire le seguenti procedure:
1.
mettere la porta in posizione di apertura 60°- 70°
2.
agire sulle valvole di una delle due cerniere verificando che la porta inizi a chiudersi automaticamente
3.
Per ottenere la velocità di chiusura desiderata intervenire sul grano di regolazione della valvola.
4.
Tramite la regolazione della valvola della seconda cerniera, verificare che la velocità di chiusura aumenti.
Ora, chiudere leggermente la valvola sino alla velocità di chiusura desiderata.
La cerniera è ambidestra, quindi vi saranno installazioni in cui la valvola sarà posizionata verso l'alto e altre in cui sarà posizionata verso il basso, questo non andrà comun-
que a compromettere la funzionalità dell'articolo, sarà a discrezione dell'installatore decidere l'eventuale posizionamento.
AVVERTENZE:
Per verificare che le due cerniere siano state installate correttamente, aprire la porta PRIMA CHE ARRIVI IN BATTUTA, verificando che nessuna delle due cerniere faccia
rumore. Nel caso in cui una delle cerniere risulti rumorosa, bisognerà intervenire allentando leggermente la valvola per allinearla alla cerniera silenziosa. La cerniera ru-
morosa è quella con la regolazione più lenta rispetto all'altra, sarà a discrezione dell'installatore se aprire leggermente la valvola della cerniera rumorosa oppure chiudere
leggermente la valvola della cerniera silenziosa, in modo da allinearle correttamente.
N.B. ATTENZIONE! NON SVITARE MAI DEL TUTTO GLI UGELLI (FUORI USCITA OLIO IN PRESSIONE!) NON RISPONDIAMO DI EVENTUALI RESI CON UGEL-
LO SVITATO
REGULACIÓN DE LAS VÁLVULAS
Las bisagras hidráulicas se suministran con las válvulas de ajuste completamente cerradas (con la puerta montada, efectivamente, ésta no se podrá cerrar). Para que las
válvulas funcionen de manera óptima es necesario que estén bien sincronizadas, para ello es fundamental seguir el siguiente procedimiento:
1.
Poner la puerta en posición de apertura a 60°- 70°,
2.
reglar las válvulas de una de las dos bisagras comprobando que la puerta comience a cerrarse automáticamente.
3.
Para obtener la velocidad de cierre deseada ajustar el tornillo de regulación de la válvula.
4.
Mediante la regulación de la válvula de la segunda bisagra, comprobar que la velocidad de cierre aumente.
A continuación cerrar ligeramente la válvula hasta la velocidad de cierre deseada.
La bisagra es ambivalente, por tanto habrá instalaciones en que la válvula esté colocada hacia arriba y otras en que esté colocada hacia abajo, de todas formas esto no
afectará a la funcionalidad del producto, quedando a discreción del instalador decidir su posible colocación.
ADVERTENCIAS:
Para comprobar que las dos bisagras estén instaladas correctamente, abrir la puerta ANTES DE QUE LLEGUE AL TOPE, comprobando que ninguna de las dos bisagras
haga ruido. Caso que una de las bisagras resulte ruidosa, será necesario aflojar ligeramente la válvula para alinearla con la bisagra silenciosa. La bisagra ruidosa es la
que tiene la regulación más floja respecto a la otra, quedará a discreción del instalador decidir si abrir ligeramente la válvula de la bisagra ruidosa o cerrar ligeramente la
válvula de la bisagra silenciosa, para alinearlas correctamente.
N.B. COLCOM NO REPONE LAS BISAGRAS CON LA TOBERA DE AJUSTE DESATORNILLADA.
VALVE CONTROL
The oil-pressure hinges are supplied with the control valves completely closed (once the door is mounted, it will not closed). As the valves do the optimal function, it is
necessary that they are well synchronised.
1.
Place the door in the opening position at 60°- 70°
2.
Act on the valves of one of the two hinges and check that the door start to close automatically.
3.
In order to obtain the desired speed, act on the dowel of the adjustment valve.
4.
Act on the valve of the second hinge and check that the door increases its speed. Now close again the valve sightly till you will obtain the optimal speed. As the hinge
is both-hands, there will be applications where the valve will be positioned upwards and applications where the valve will be postitioned downwards. This latter will not
compromises the functionality of the article; the installer will deciede how to position the valve.
WARNING:
The check that the both hinges have been installed correctly, is done by opening the door BEFORE IT CLOSES, making sure that neither of the hinges make a noise. If one
of the hinges makes a noise, it will be necessary to act by slightly loosen the valve in order to align it to the silent hinge. The noisy hinge is the one with the slower adjust-
ment. The installer will decide if: 1- Slightly open the noise hinge or 2- Slightly close the silent hinge, in order to align them correctly.
NOTE : ATTENTION ! DO NOT NEVER LOOSEN THROUGH AND THROUGH ( OIL LEAKAGE ON PRESSION ) AS WE ARE NOT LIABLE FOR ANY RETURN BY
LOOSING NOZZLE.
EINSTELLUNG DER VENTILE
Die hydraulischen Scharniere werden mit vollständig geschlossenen Regelventilen geliefert (bei montierter Tür kann sich das Scharnier nicht schließen). Damit die Ventile
optimal arbeiten, müssen sie gut synchronisiert sein. Hierfür ist nachstehendes Verfahren von absoluter Wichtigkeit:
1.
Die Tür in die Öffnungsstellung von 60°- 70° bringen
2.
Auf das Ventil von einem der beiden Scharniere einwirken und überprüfen, dass sich die Tür automatisch zu schließen beginnt.
3.
Zum Erreichen der gewünschten Schließgeschwindigkeit den Einstellstift des Ventils justieren.
4.
Anhand der Einstellung des Ventils des zweiten Scharniers überprüfen, dass sich die Geschwindigkeit steigert. Nun das Ventil bis zur gewünschten Schließgeschwin-
digkeit vorsichtig schließen.
Das Scharnier ist zweiseitig. Bei der Installationen kann das Ventil daher entweder nach oben oder nach unten gerichtet sein, was jedoch die Funktionstüchtigkeit des
Artikels nicht beeinträchtigt. Die jeweilige Stellung liegt im Ermessen des Installateurs.
HINWEISE:
Um zu überprüfen, ob die beiden Scharniere korrekt installiert wurden, muss die Tür geöffnet werden, BEVOR SIE ZUM ANSCHLAG KOMMT, wobei kontrolliert werden
muss, dass keines der beiden Scharniere ein Geräusch macht. Wenn eines der Scharniere Geräusche macht, muss das Ventil leicht gelockert werden, um es an das
geräuschlose Scharnier anzupassen. Das geräuschvolle Scharnier ist das, das langsamer als das andere Scharnier eingestellt ist. Es liegt im Ermessen des Installateurs,
ob das Ventil des geräuschvollen Scharniers leicht geöffnet oder das Ventil des geräuschlosen Scharniers leicht geschlossen wird, um sie einwandfrei aufeinander abzu-
stimmen.
N.B.: ACHTUNG! DIE DÜSEL NIE KOMPLETT AUSSCHRAUBEN, SONST WIRD DAS ÖL UNTER DRUCK RAUS KOMMEN !! IN DIESEM FALL WERDEN WIR FÜR RETUNR-
LIEFERUNGEN MIT AUSGESCHRAUBTER DÜSE NICHT HAFTEN.
•

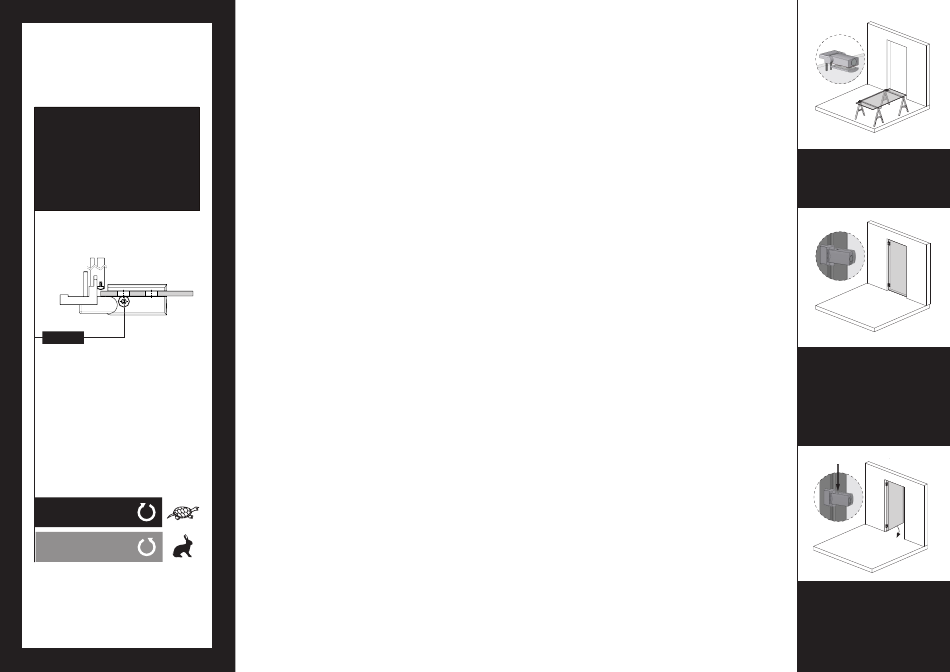

Premontare le cerniere allineandole tra loro.
•
Alinear las bisagras.
•
Mount the hinges and align them.
•
Vormontage der Scharnieren und Ihre
Fluchtung.
•
Fissare la porta allo stipite ( secondo normativa
tedesca DIN 18251 Classe 4. Stipite non fornito.)
•
Asegurar la jamba de la puerta ( según legisla-
ción alemana DIN 18251 clase 4. No se propor-
ciona la jamba.)
•
Secure the door to the jamb (according to Ger-
man DIN 18251 Class 4. Jamb not included)
•
Befestigen Sie die Tür an dem Türpfosten (nach
DIN 18251 Klasse 4. Pfosten nicht inbegriffen)
•
Regolare le valvole (vedi istruzioni a lato).
•
Regular las válvulas (leer las instrucciones
de regulación).
•
Adjust the valves (see instructions on the
back page).
•
Einstellung der Ventile (Anweisungen auf der
Rückseite sehen).
