3.2

Cihaz tarifi

ROTHENBERGER H 600 Elektro hidrolik cihazı veya Ekspander tesisi, sanayi ve zanaatta normal
ve kalın duvarlı boruların seri biçimde genişletilmesi, inceltilmesi/kısaltılması ve kalibre
edilmesinde kullanılan üniversal ve portatif bir tesistir.
Tesis, iki ana gruptan meydana gelmektedir:
1. Hidrolik pompa ve kumanda (1.3002 H600 Elektro hidrolik cihaz)
2. Alet taşıyıcı olarak hidrolik tabanca (Ekspander tabanca H1 No. 1.2002 H600 No. 1.3100
Ekspander tesisinin teslimat 1.3100 kapsamındadır, ya da aksesuar olarak H2 No.
1.2002/1.2003 ekspander tabancası satın alınabilir)
Kurulum/Ayar ve Otomatik işletimli kademesiz ve hassas olarak ayarlanabilen çalışma basıncı
sayesinde malzemeye uygun iş çıkarma yeteneği sağlanmaktadır.
Aşağıdaki ROTHENBERGER Ekspander kafaları kullanılabilmektedir:
H1 Alet taşıyıcı olarak ekspander tabanca ( 1.3100 teslimat kapsamındadır)
Perçin ekspander kafaları (Standart) ∅ 8–42 mm veya 5/16" – 1 ¾" - 1,6 mm'ye kadar duvar
kalınlığı
Perçin ekspander kafaları Tip S
kalınlığı (sadece 1.1007 nolu adaptör ile )
H2 Alet taşıyıcı olarak ekspander tabanca - Ürün No. 1.2002 (Aksesuar olarak satın alınabilmektedir)
Perçin ekspander kafaları Tip S
duvar kalınlığı (sadece 1.2097 nolu adaptör ile )
Perçin ekspander kafaları H2 Tip 2
duvar kalınlığı
Perçin ekspander kafaları H2 Tip 3
duvar kalınlığı
H2 Alet taşıyıcı olarak ekspander tabanca - Ürün No. 1.2003 (Aksesuar olarak satın alınabilmektedir)
Kademeli ekspander kafaları HA2
duvar kalınlığı
3.3 İlk çalıştırma
Cihazın ilk çalıştırılmasından önce yağ kabı nakliye vidasının cihaz beraberinde
verilen pompa havalandırma filtresi ile aşağıda tarif edildiği şekilde değiştirilmesi
gereklidir:

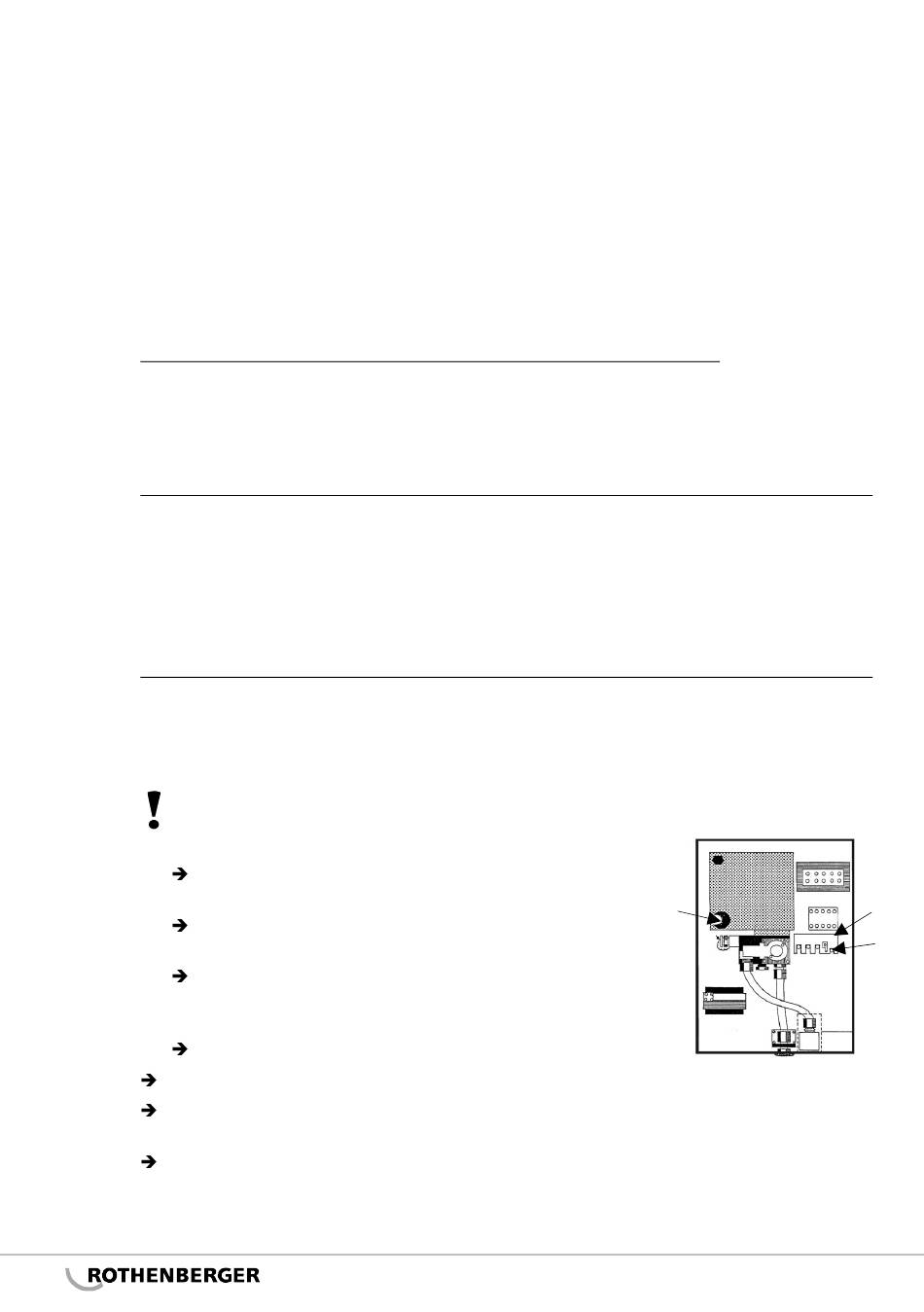

Mahfazanın üst tarafındaki (11) iki vidayı sökünüz ve
mahfazayı arkaya doğru çekiniz.
Yağ kabı kapama vidasını (A) çıkarınız ve cihaz
beraberinde verilen hava filtresi ile değiştiriniz.
Nakliye esnasında açılmış olabileceği ihtimaline karşı aşırı
yük rölesinin (C) stop manivelasını (B) emin olmak için
sonuna kadar bastırınız.
Mahfazayı yeniden vidalayınız.
Emniyet ayak şalterinin (12) fişini cihazdaki flanş soketine (1) takınız.
Tabancanın kumanda kablosunu cihazdaki flanş soketi (2) ile bağlayınız ve basınçlı
çevirerek sağlamlaştırınız.
Seri kuplaj (11) ile tabancanın hidrolik hortumunu cihaza bağlayınız ve elektrik kablosunu
fişe takınız.
Hidrolik tesis böylece çalışmaya hazırdır.
40
∅ 22-67 mm veya 7/8" – 2 ½" - 2,5 mm'ye kadar duvar
∅ 22-67 mm veya 7/8" – 2 ½" - 2,5 mm'ye kadar
∅ 28–70 mm veya 1 1/8" – 2 ¾" – 2,5 mm'ye kadar
∅ 70–110 mm veya 2 ¾" – 4 ¼" - 3,0 mm'ye kadar
∅ 28–110 mm veya 1 1/8" – 4 ¼" – 3,0 mm'ye kadar
TÜRKÇE
A
C
B
