Hinweise zur Sicherheit Bestimmungsgemäßer Gebrauch Das Elektrohydraulikgerät H600 ist nur in Verbindung mit den Elektrohydraulik- Expanderpistolen H1 (im Lieferumfang 1.3100 enthalten) und H2 (als Zubehör erhältlich) zum Aufweiten, Reduzieren und Kalibrieren von normal – und dickwandigen Rohren (max. 3mm) zu verwenden. -
Seite 6: Gerätebeschreibung

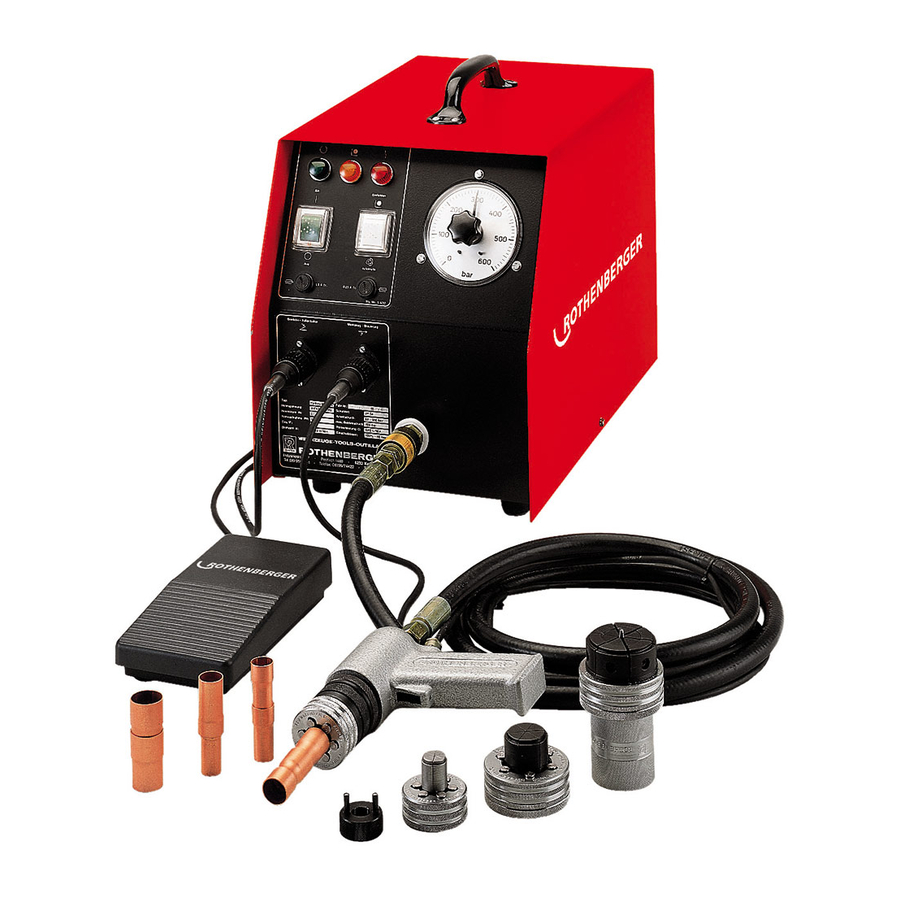

Gerätebeschreibung Das ROTHENBERGER Elektrohydraulik – Gerät bzw. die Expanderanlage H 600 ist eine universelle und mobile Anlage zum seriellen Aufweiten, Reduzieren und Kalibrieren von normal- und dickwandigen Rohren für Industrie und Handwerk. Sie besteht aus zwei Hauptgruppen: Hydraulikpumpe und Steuerung (1.3002 Elektrohydraulik – Gerät H600) Hydraulikpistole als Werkzeugträger (Expanderpistole H1 Nr. -
Seite 7: Wechsel Des Aufweitdornes Pistole H2 (Abb. B)
Das Gerät ist nur mit der auf dem Typenschild angegebenen Spannung zu betreiben! Das Stromnetz ist mit 10A abzusichern. Bei Überlastung des Gerätes schaltet das Überlastungsrelais (C) automatisch ab und die Störungskontrollleuchte (8) brennt: Netzstecker ziehen und Gehäuse (10) wie oben beschrieben entfernen. Rasthebel (B) bis zum Anschlag durchdrücken und Netzkabel wieder mit dem Stromnetz verbinden. -
Seite 8: Außerbetriebnahme
Ölstand am Ölmessstab prüfen. Öl grundsätzlich durch einen Trichter nachfüllen. Nicht über die Markierung befüllen!! Ein Ölwechsel ist alle 1500 Betriebsstunden vorzunehmen! Hierzu nur das ROTHENBERGER Spezialhydrauliköl Art.-Nr.: 5.8185 verwenden. Alle Rohrverschraubungen sind nach den ersten 500 Betriebsstunden nachzuziehen! Es stehen Ihnen die Rothenberger- Servicestationen oder der Hersteller mit seiner Reparaturabteilung zur Verfügung. -
Seite 9: Elektroschaltplan
Die Entsorgung Ihres erworbenen ROTHENBERGER Gerätes übernimmt ROTHENBERGER für Sie - kostenlos! Bitte geben Sie dies bitte bei Ihrem nächsten ROTHENBERGER Service Express Händler Wer Ihr ROTHENBERGER Service Express Händler in Ihrer Nähe ist, erfahren Sie auf unserer Homepage unter www.rothenberger.com... -
