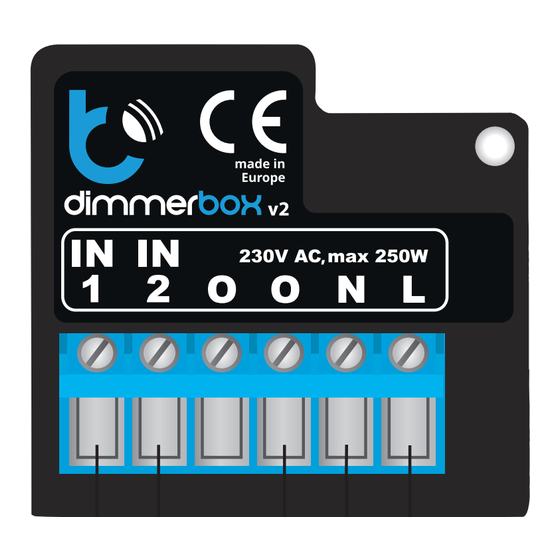

blebox DimmerBox v2 Bedienungsanleitung

Steuerung über WiFi-Technologie
von jedem Ort der Welt aus
DRAHTLOSER DIMMER 230V
SICHERHEITSHINWEISE
Die Verwendung von dimmerBox mit magnetischen Transforma-
toren (z.B. Ringkerntransformatoren) ist verboten und kann zu
Schäden am Gerät und Brandgefahr führen.
Nur Geräte mit zulässiger Leistung anschließen.
Gemäß dem in der Anleitung dargestellten Schema anschließen.
Ein falscher Anschluss kann gefährlich sein und zur Beschädi-
gung des Steuermoduls sowie zum Erlöschen der Garantie
GEFAHR! Lebensgefahr durch Stromschlag (auch bei einem
ausgeschalteten Gerät), an den Ausgängen kann elektrische
Spannung vorliegen. Sämtliche Montagearbeiten sind IMMER im
ausgeschalteten und spannungsfreien Zustand auszuführen.
Durch den Anschluss des Gerätes an elektroenergetische Netze,
welche den in der Norm PN-EN 50160 festgelegten Anforderun-
gen nicht entsprechen, erlischt die Garantie.
Es ist verboten, verschiedene Arten von Lichtquellen an den
gesteuerten Stromkreis anzuschließen sowie den Lasttyp bei
angeschlossenem Steuermodul zu ändern.

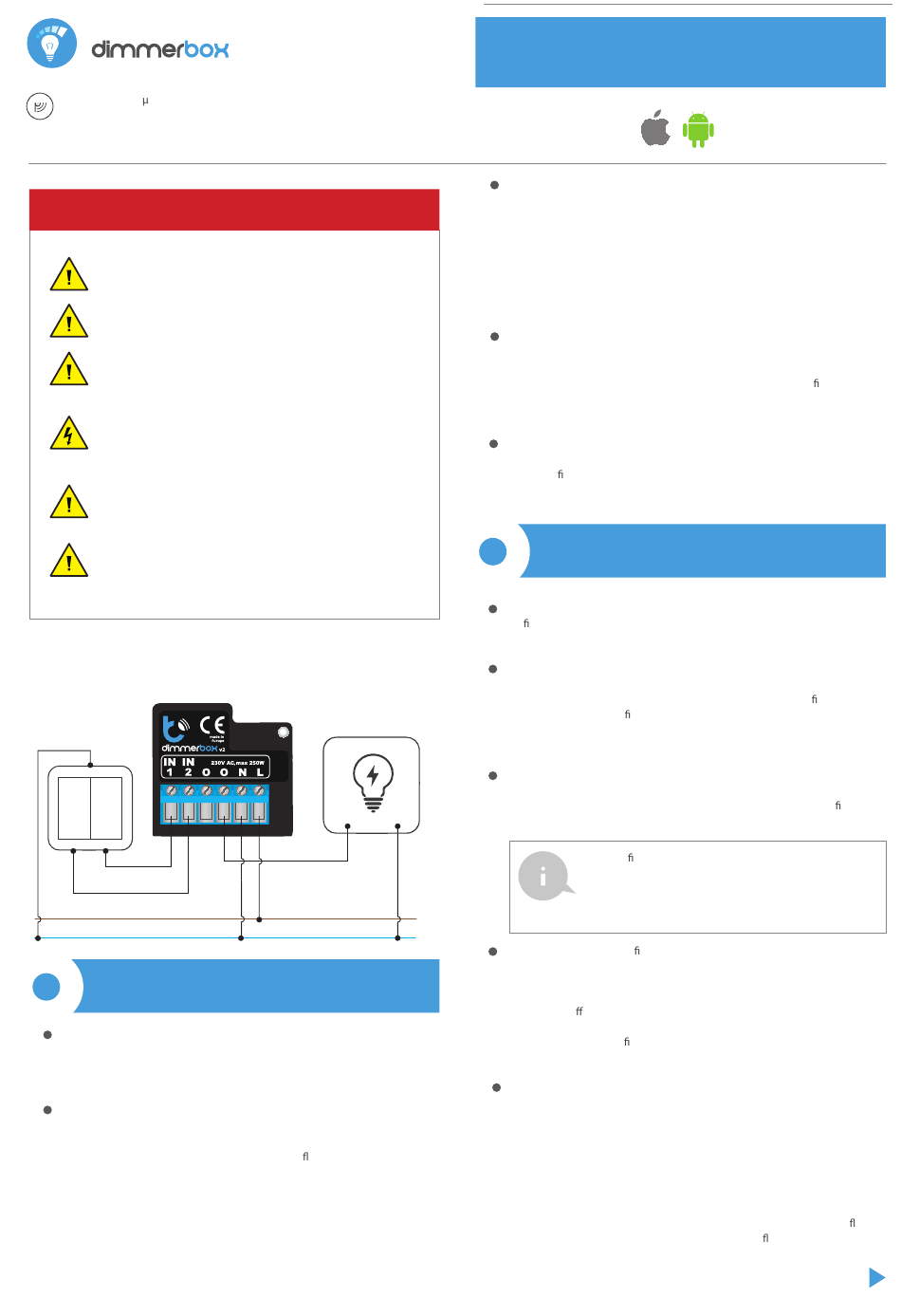

ANSCHLUSSSCHEMA
1 INSTALLATION - GRUNDLAGEN
Bevor Sie mit der Installation des Steuermoduls beginnen, schalten Sie die
Versorgung im Kreis ab. Beachten Sie, dass sämtliche Montagearbeiten nur
bei abgeschalteter Versorgungsspannung durchzuführen sind (Sicherung
ausschalten/Netzstecker ziehen).
Das Steuermodul muss so montiert werden, dass es vor harten Umgebungs-
bedingungen und unbefugten Personen geschützt ist - in einer Unterputzdo-
se oder im Gehäuse des zu steuernden Gerätes. Beachten Sie, dass Metallele-
mente (Leiter, Gehäuseteile) einen negativen Ein uss auf die Reichweite des
Gerätes und somit auch auf den Bedienkomfort haben. Achten Sie bei der
Montage auf eine feste und stabile Position des Gerätes. Aufgrund der
Betriebsspannung des Gerätes müssen die Leiter im Steuermodul vor einer
zufälligen Berührung oder Kurzschluss, die zu einem Stromschlag oder
Schäden am Gerät führen können, geschützt sein.
v2
lichtquelle
Machen Sie sich mit dem Anschlussschema vertraut und fangen Sie
anschließend mit der Montage des Steuermoduls an. Achten Sie dabei
besonders auf die Markierungen der Anschlüsse des Steuermoduls. Fangen
Sie mit dem Anschließen des stromführenden Leiters - Phase L (braun) und
des N-Leiters (blau) an. Schließen Sie als nächstes die Last an. Sollten Sie sich
für eine Steuerung über einen lokalen Schalter entscheiden, so schließen Sie
auch diesen gemäß dem Anschlussschema an. Wenn die Steuerung
ausschließlich über ein Smartphone oder Tablet erfolgen soll, dann muss der
Wandschalter nicht montiert werden.
Das Steuermodul unterstützt alle Arten von monostabilen Doppelschaltern
ohne Beleuchtung (sog. Klingelschalter). Die Anschlussreihenfolge des
Eingangs S1/S2 an die rechte/linke Schaltertaste ist bei der Installation
weniger wichtig, da sie im späteren Schritt (bei der Kon guration des
Steuermoduls) eingestellt werden kann. Der Anschluss der Schalter ist für den
ordnungsgemäßen Betrieb des Reglers nicht erforderlich.
Nachdem Sie sichergestellt haben, dass das Gerät gemäß dem Schema
angeschlossen ist und sich in der Nähe des Steuermoduls keine Metallele-
mente be nden, die zu Kurzschluss führen könnten, nehmen Sie das Gerät
durch das Einschalten der Versorgungsspannung (Sicherung einschalten/-
Netzstecker anschließen) in Betrieb.
2
Laden Sie die kostenlose App wBox herunter. Haben Sie ein Android-Gerät,
so nden Sie die App im Play Store. Für iOS-Geräte ist die App im App Store
verfügbar.
Stellen Sie über Ihr Smartphone oder Tablet eine Verbindung mit dem
WLAN-Netzwerk des Steuermoduls her. Gehen Sie hierzu in die Smartphone-
oder Tablet-Einstellungen und anschließend in die Kon guration des
WLAN-Netzwerks. Dort nden Sie das Netzwerk „dimmerBox_v2-xxxxxxxxxx",
wobei xxxxxxxxxx die Seriennummer des Gerätes ist. Stellen Sie eine
Verbindung mit diesem Netzwerk her.
Starten Sie die wBox-App. Im oberen Bereich des Bildschirms wird das Gerät
angezeigt. Um das Gerät der App hinzuzufügen, tippen Sie auf das
Pluszeichen auf der rechten Seite. Um das Steuermodul zu kon gurieren,
tippen Sie auf den voreingestellten Gerätenamen.
Die Kon guration kann auch über den Webbrowser des
Smartphones/Tablets
Herstellung der Verbindung mit dem Steuermodul starten
Sie den Webbrowser und rufen Sie die folgende Webseite
L
auf: www.blebox.eu
N
Der Steuerung ist vorkon guriert, um mit herkömmlichen (Glühbirnen) und
LED-Lampen zu arbeiten. Testen Sie das Steuermodul funktioniert, indem Sie
den Helligkeitsregler mehrmals in die End- und Zwischenpositionen bewegen
- die Helligkeit der Lichtquelle sollte sich ändern. Im Bedienfeld ist auch ein
zusätzliches E ekt-Menü verfügbar. Um darauf zuzugreifen, streichen Sie vom
unteren Bildschirmrand nach oben („mehr" am unteren Bildschirmrand). Im
Menü können Sie vorde nierte Helligkeitswerte auswählen und die Dauer des
Helligkeitswechsels einstellen.
Wenn Sie einen Wandschalter angeschlossen haben, gehen Sie in die
Einstellungen (das Symbol "Einstellungen" in der oberen rechten Ecke des
Bildschirms) und wählen unter „Tasten" die Art des montierten Schalters aus -
mit einer Taste oder zwei Tasten. Überprüfen Sie anschließend, ob der
Wandschalter funktioniert. Bei einem Schalter mit einer Taste wird mit einem
Einzeldrücken das Licht ein- bzw. ausgeschaltet. Wenn der Taste langer halten
wird, führt es zu einer entsprechenden Aufhellung oder Verdunkelung. Bei
einem Schalter mit zwei Tasten ist die erste für das Ausschalten (Einzeldrüc-
ken) oder Dimmen (Halten) zuständig, während die zweite Taste zum
Einschalten oder Aufhellen der Lichtquelle dient. Die Option "Schalt ächen
ersetzen" ermöglicht es, die Reihenfolge der Schalt ächen, die physisch mit
den Eingängen S1/S2 (rechts und links) verbunden sind, logisch zu ersetzen.
guía de uso
ERSTE INBETRIEBNAHME
ausgeführt werden. Nach
