Montageanleitung Victoria FM 38 L

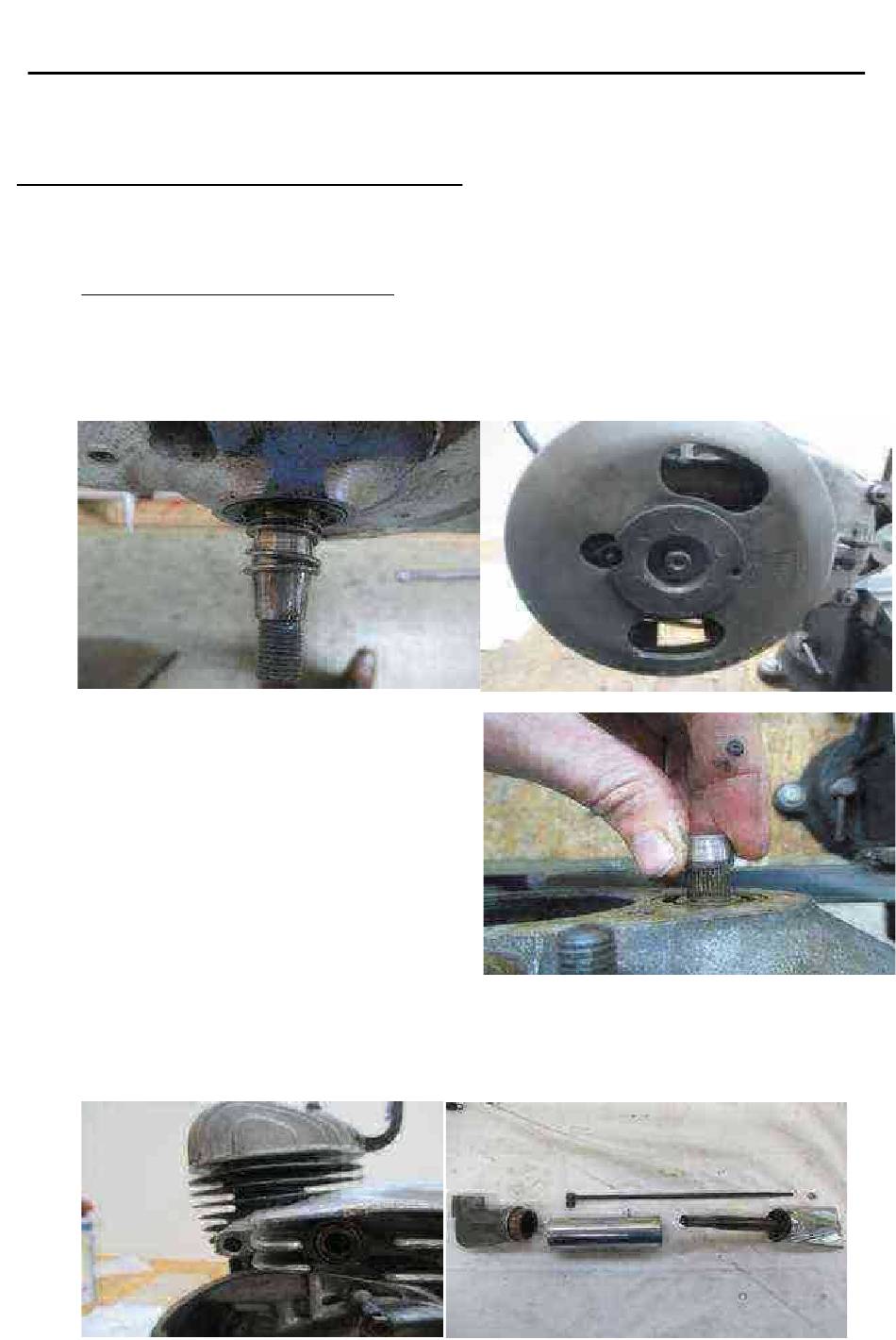

Die Demontage des Motors:
1. Linke Verkleidung über dem Polrad entfernen
2. Die Polradmutter mittels Polradgegenhalter und SW 14 Nuss lösen.
!ACHTUNG LINKSGEWINDE! Nun mit dem Polradabzieher das Polrad abnehmen.
Leichte Prellschläge auf den Schraubenkopf des Abziehers erleichtern die Arbeit bei
sehr streng sitzenden Polrädern.
Nachdem das Polrad abgenommen ist, unbedingt die Feder auf dem
Kurbelwellenzapfen hinter dem Polrad beachten und sicher beiseite legen
3. Die Mutter des Abtriebsritzel mit einer
Nuss, SW17, und dem Kettengegenhalter
lösen. Vorher ist jedoch das
Sicherungsblech beiseite zu biegen.
Nötigenfalls ist das Ritzel mit einem
Krallenabzieher abzuziehen. Hinter dem
Ritzel sitzt eine Distanzhülse auf der
Welle, diese ebenfalls sicher beiseite
legen.
4. Der Auspuff ist mit 2 SW 10 Schrauben befestigt, die gelöst werden müssen
Um den Auspuff zu zerlegen muss nur die Mutter am Ende gelöst werden und die
Einzelteile können zerlegt werden.
