Mitgelieferte Teile
Es ist empfehlenswert, auf dem Fahrradsitz nur Kinder zu transportieren, die in der Lage sind, ohne Anstrengung sitzen zu
bleiben.
Der Fahrradsitz muss hinten auf dem Rahmenrohr immer in Fahrtrichtung montiert werden.
Der Fahrradsitz kann auf Fahrrädern mit 24" und 28" Rädern montiert werden. Im Falle von Zweifeln bezüglich der Montage
und der Anwendungsweisen des Kinderfahrradsitzes wenden Sie sich bitte an Ihren Händler. Der Fahrradsitz ist nur für kreis-
förmige Rohre mit Durchmesser 22 bis 36 mm geeignet.
•
Er kann nicht auf Rahmen mit viereckiger oder rechteckiger Form montiert werden.
•
Die Montage auf Fahrrädern mit Stabbremsen ist nicht vorgesehen.
•
In der Verpackung ist kein Montagewerkzeug enthalten.
•
Es ist zu prüfen, ob alle Bestandteile des Fahrrades korrekt funktionieren (nach der Montage des Fahrradsitzes).
•
Zur Montage notwendige Werkzeuge: Kombischlüssel 10 x 10 UNI 7738, gebogener Einsteckschlüssel 5 UNI 6753
Montageanweisung

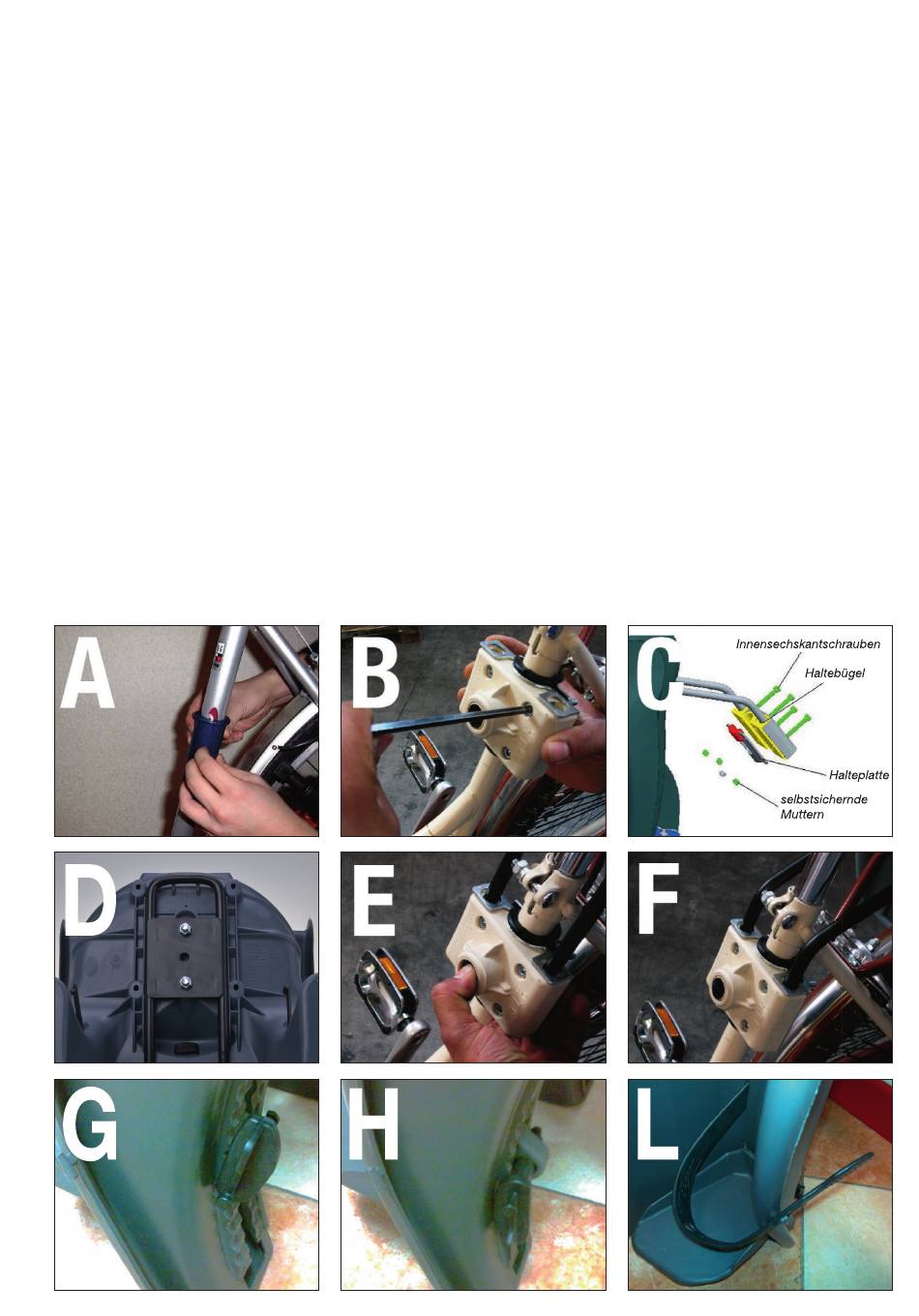

1. Die Kunststoffbuchse zwischen das Lenksäulenrohr und die Halterung einfügen (Bild A)
2. Die Kunststoffhalterung platzieren, indem die VORDERE Platte in das Lenksäulenrohr eingesetzt und die HINTERE Platte
unter dem Sattel eingefügt wird (Bild B und Bild C)
3. Die endgültige definitive Höhe des Fahrradsitzes festsetzen, damit dieser die korrekte Anwendung des Fahrrades nicht
beeinträchtigt. Dann die Befestigungsschrauben der Halterung mit 13 Nm gut anziehen (überkreuzt anziehen, z.B. oben
rechts unten links usw., als ob das Rad Ihres Autos angezogen werden müsste (Bild C und Bild F), wobei darauf geachtet
werden muss, dass eventuelle Brems- oder Gangkabel nicht frei in der Kunststoffhalterung verlaufen.
4. Den Fahrradsitz in der Stützgabel (Bild D) mittels der schwarzen Stahlplatte anbringen und den Bolzen (8 Nm) und die
Sicherheitsmutter tief anziehen.
5. Drücken Sie die Taste, die Enden der Stützgabel in die Bohrungen der Kunststoffhalterung einsetzen. Das vollständige
Einsetzen ist abgeschlossen (Bild E).
6. Die Fußstützen anbringen, nachdem sie je nach Beinlänge des Kindes eingestellt wurden, wobei sie in die Bohrungen am
Kindersitz eingefügt werden (nur in den hierfür vorgesehenen Ausführungen).
7. Das Kind auf den Fahrradsitz setzen und mit den Sicherheitsgurten absichern, nachdem diese durch die Durchgänge
eingestellt wurden.
8. Die Füße mit dem Riemen festzurren.
