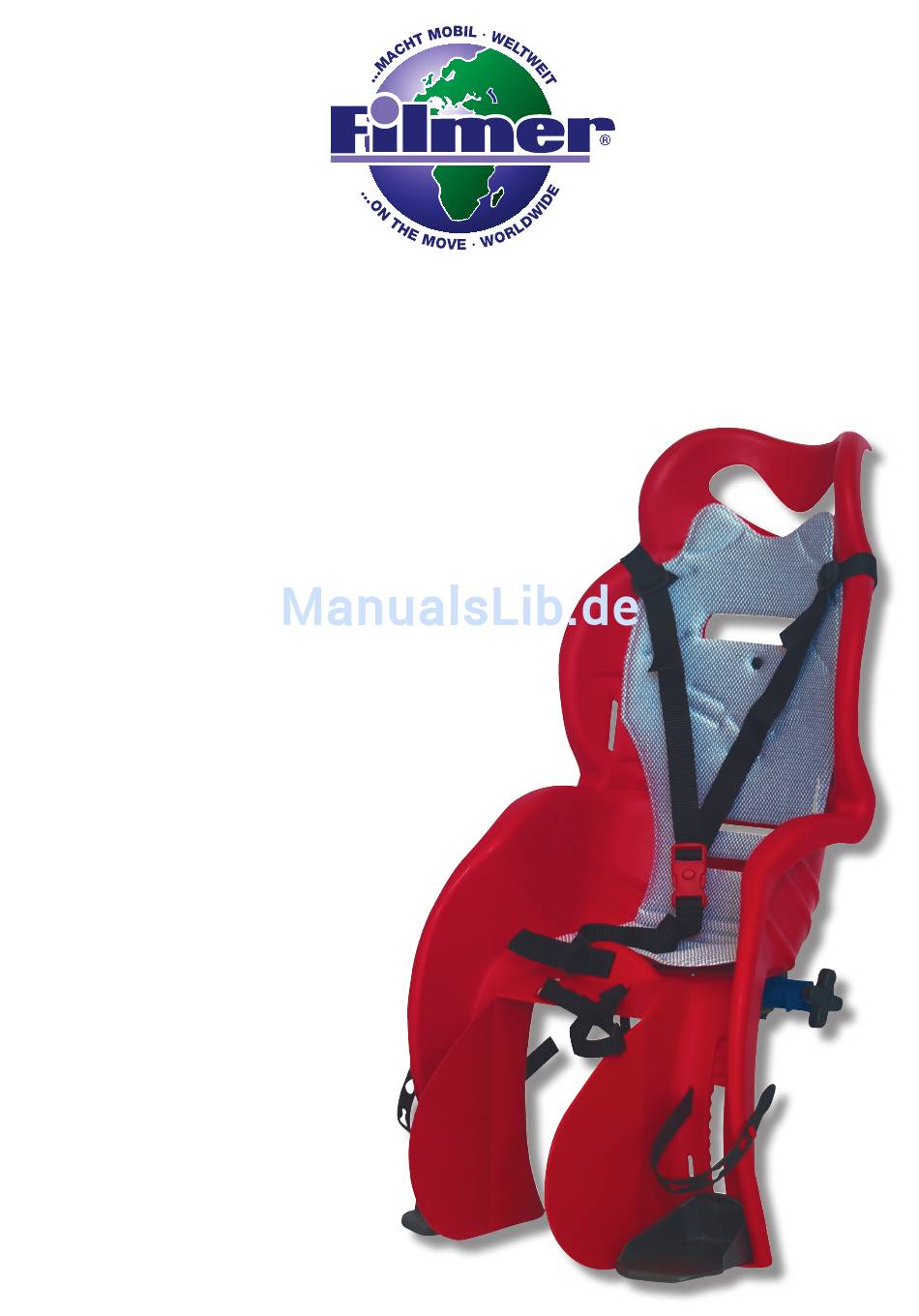

Fahrrad-Kindersitz Calippo
Der Fahrradsitz ist nur zum Transport von Kindern geeignet, die
in der Lage sind, ohne Anstrengungen alleine sitzen zu können.
Die Montage des Sitzes erfolgt ausschließlich auf dem hinteren
Rahmenrohr in Fahrtrichtung. Geeignet für Fahrräder mit
24" bis 28" Rädern und Rahmenrohrdurchmesser von
25 bis max. 36 mm.
• Nicht montierbar auf vier- oder rechteckigen Rahmen.
• Die Montage auf Fahrrädern mit Stempelbremsen ist
nicht vorgesehen.
• Lieferung erfolgt ohne Montagewerkzeug.
• Nach Montage sind alle Bestandteile des Fahrrades auf
korrekte Funktionalität zu prüfen.
• Zur Montage notwendige Werkzeuge:
- Ring-Maulschlüssel Größe 10x10
- gebogener Inbusschlüssel Größe 5
Montageanleitung
Art.-Nr. 46.892
Diedrich Filmer GmbH
Jeringhaver Gast 5
D - 26316 Varel
Tel.: +49 (0) 4451 1209-0
www. filmer.de
Werbung
Verwandte Anleitungen für Filmer Calippo
Inhaltszusammenfassung für Filmer Calippo
- Seite 1 Diedrich Filmer GmbH Jeringhaver Gast 5 D - 26316 Varel Tel.: +49 (0) 4451 1209-0 www. filmer.de Montageanleitung Fahrrad-Kindersitz Calippo Art.-Nr. 46.892 Der Fahrradsitz ist nur zum Transport von Kindern geeignet, die in der Lage sind, ohne Anstrengungen alleine sitzen zu können.
- Seite 2 Lieferumfang 1. Fahrrad-Kindersitz mit Rückenlehne 2. Schnellverschluss, 4 Innensechskantschrauben mit selbstsichernden Muttern inkl. Unterlegscheiben und Sicherungs- scheiben, 2 Rahmenadapter (für Rahmenmontage) 3. Haltebügel aus schwarzem Stahl inkl. 2 Schrauben mit Sicherheitssechskantmutter und Unterlegscheibe 4. 2 Fußstützen und 2 Fußhalteriemen 5. Sicherheitsgurt 6.
- Seite 3 Montageanleitung 1. Rahmenadapter zwischen Schnellverschluss und Halteplatte um das Sattelrohr legen. Schnellverschluss durch Innsechskanntschrauben inkl. Sicherungsscheibe und Unterlegscheibe mit der Halteplatte verbinden und mit den selbstsichernden Muttern Handfest anziehen (Abb. A und B) 2. Die endgültige definitive Höhe des Fahrradsitzes einstellen, damit dieser die korrekte Anwendung des Fahrrads nicht beeinträchtigt.
- Seite 4 Technische Merkmale • Kindersitz für Kinder mit einem Gewicht bis zu 22 kg • Material des Kindersitzes: PE • Material der Halterung der Befestigung an der Lenksäule: NYLON • Material der Riemchen der Fußstützen: PE • Material der Fußstützen: PE •...
