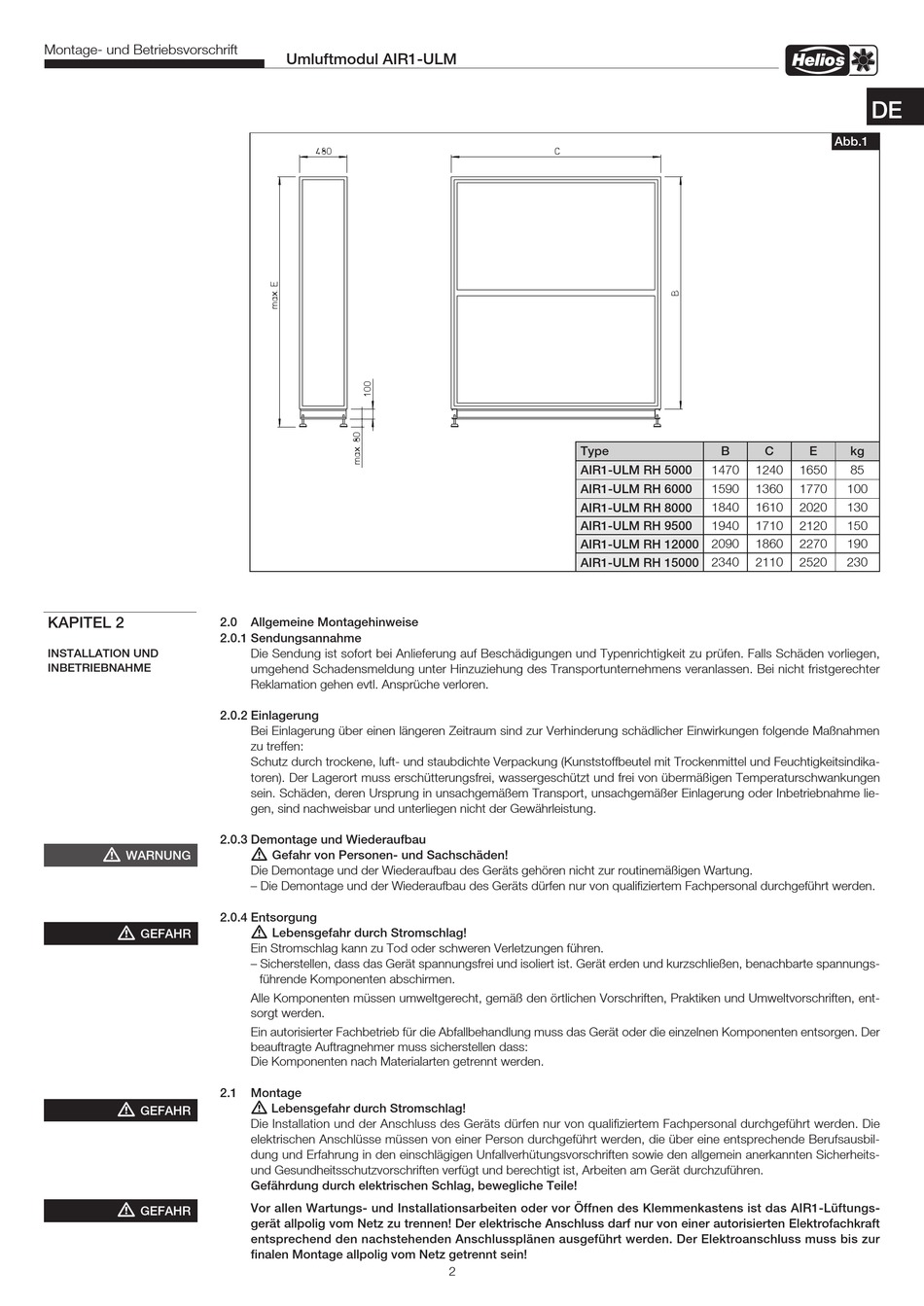

Helios AIR1-ULM Serie Montage- Und Betriebsvorschrift Seite 3

Montage- und Betriebsvorschrift
KAPITEL 2
INSTALLATION UND
INBETRIEBNAHME
m
WARNUNG
m
GEFAHR
m
GEFAHR
m
GEFAHR
Umluftmodul AIR1-ULM
480
Art.-Nr. Type
06040 AIR1-ULM RH 5000
06160 AIR1-ULM RH 6000
06184 AIR1-ULM RH 8000
06185 AIR1-ULM RH 9500
06170 AIR1-ULM RH 12000
06182 AIR1-ULM RH 15000
2.0 Allgemeine Montagehinweise
2.0.1 Sendungsannahme
Die Sendung ist sofort bei Anlieferung auf Beschädigungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen,
umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter
Reklamation gehen evtl. Ansprüche verloren.
2.0.2 Einlagerung
Bei Einlagerung über einen längeren Zeitraum sind zur Verhinderung schädlicher Einwirkungen folgende Maßnahmen
zu treffen:
Schutz durch trockene, luft- und staubdichte Verpackung (Kunststoffbeutel mit Trockenmittel und Feuchtigkeitsindika-
toren). Der Lagerort muss erschütterungsfrei, wassergeschützt und frei von übermäßigen Temperaturschwankungen
sein. Schäden, deren Ursprung in unsachgemäßem Transport, unsachgemäßer Einlagerung oder Inbetriebnahme lie-
gen, sind nachweisbar und unterliegen nicht der Gewährleistung.
2.0.3 Demontage und Wiederaufbau
m
Gefahr von Personen- und Sachschäden!
Die Demontage und der Wiederaufbau des Geräts gehören nicht zur routinemäßigen Wartung.
– Die Demontage und der Wiederaufbau des Geräts dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
2.0.4 Entsorgung
m
Lebensgefahr durch Stromschlag!
Ein Stromschlag kann zu Tod oder schweren Verletzungen führen.
– Sicherstellen, dass das Gerät spannungsfrei und isoliert ist. Gerät erden und kurzschließen, benachbarte spannungs-
führende Komponenten abschirmen.
Alle Komponenten müssen umweltgerecht, gemäß den örtlichen Vorschriften, Praktiken und Umweltvorschriften, ent-
sorgt werden.
Ein autorisierter Fachbetrieb für die Abfallbehandlung muss das Gerät oder die einzelnen Komponenten entsorgen. Der
beauftragte Auftragnehmer muss sicherstellen dass:
Die Komponenten nach Materialarten getrennt werden.
2.1 Montage
m
Lebensgefahr durch Stromschlag!
Die Installation und der Anschluss des Geräts dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Die
elektrischen Anschlüsse müssen von einer Person durchgeführt werden, die über eine entsprechende Berufsausbil-
dung und Erfahrung in den einschlägigen Unfallverhütungsvorschriften sowie den allgemein anerkannten Sicherheits-
und Gesundheitsschutzvorschriften verfügt und berechtigt ist, Arbeiten am Gerät durchzuführen.
Gefährdung durch elektrischen Schlag, bewegliche Teile!
Vor allen Wartungs- und Installationsarbeiten oder vor Öffnen des Klemmenkastens ist das AIR1-Lüftungs-
gerät allpolig vom Netz zu trennen! Der elektrische Anschluss darf nur von einer autorisierten Elektrofachkraft
entsprechend den nachstehenden Anschlussplänen ausgeführt werden. Der Elektroanschluss muss bis zur
finalen Montage allpolig vom Netz getrennt sein!
C
Type
AIR1-ULM RH 5000
AIR1-ULM RH 6000
Maße (mm)
B C E AIR1-ULM RH 8000
1470 1240 1650
AIR1-ULM RH 9500
1590 1360 1770
AIR1-ULM RH 12000 2090
1840 1610 2020
AIR1-ULM RH 15000 2340
1940 1710 2120
2090 1860 2270
2340 2110 2520
2
DE
Abb.1
B C E kg
1470 1240 1650 85
1590 1360 1770 100
1840 1610 2020 130
1940 1710 2120 150
1860 2270 190
2110 2520 230
