ADAPTER
1
2
3 24V DC
4 GND
5 FEEDBACK REF /
ENABLE 24V DC
6
SET
7 SET REF
8 FEEDBACK
9 PE

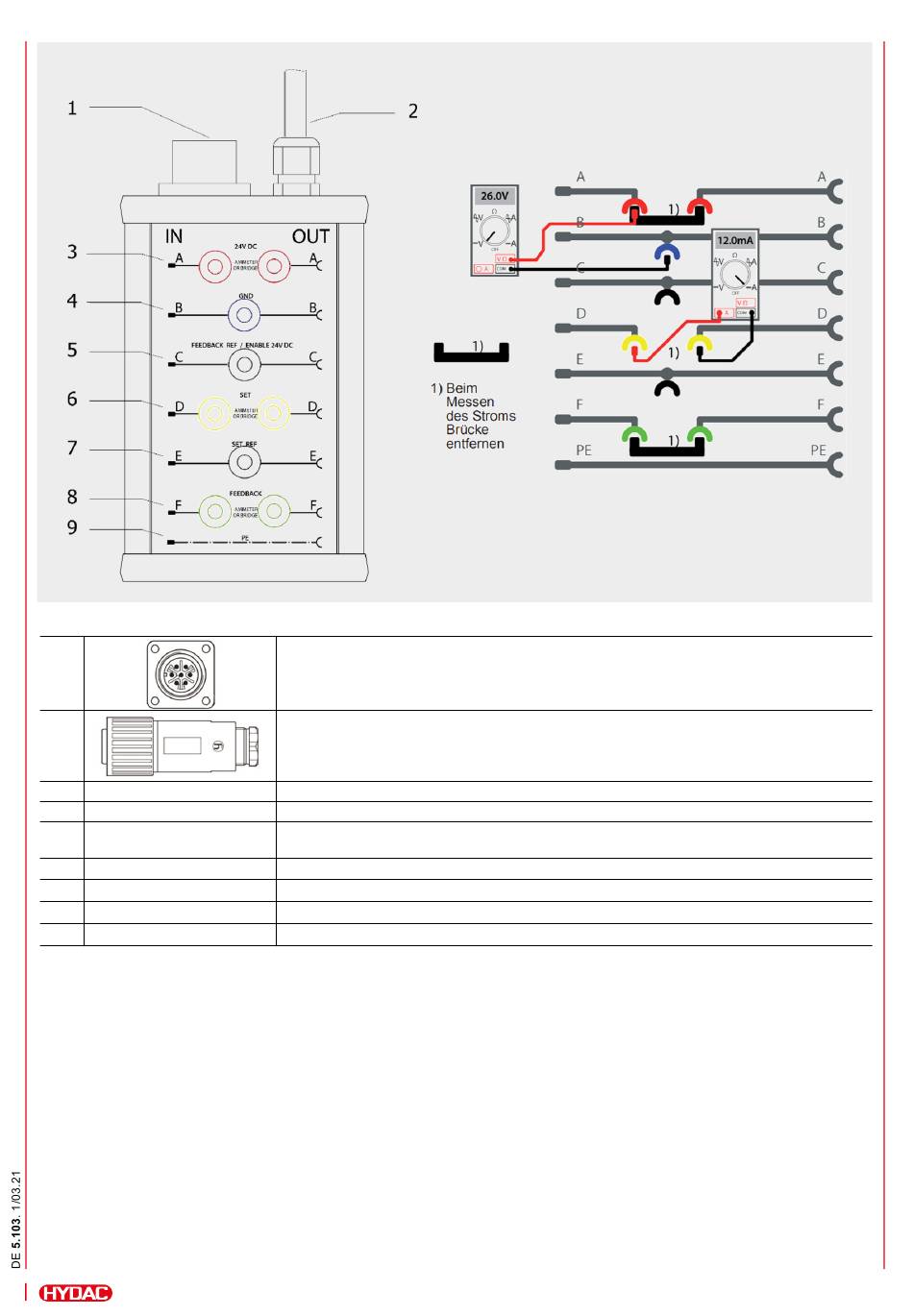

Mittels Prop-Box-Adapter können über 4mm-Buchsen sämtliche Signale abgegriffen werden.
4
„Eingangsstecker 1"
Einbaustecker mit Flansch 6+PE Hirschmann CM02E14S-61P
Art.-Nr.: 932455-100
„Abgangsstecker 2"
Anschlussleitung für Stetigventile 2m mit Buchse 6+PE Hirschmann
CM06EA14S-61S
Art.-Nr.: 932460-100
Spannungsversorgung 24V DC (0-30V DC)
Versorgungsspannung GND
Istwert Referenz (GND) /
Freigabesignal 24V DC
Sollwert
Sollwert Referenz (GND)
Istwert
Protective Earth
