BESCHREIBUNG

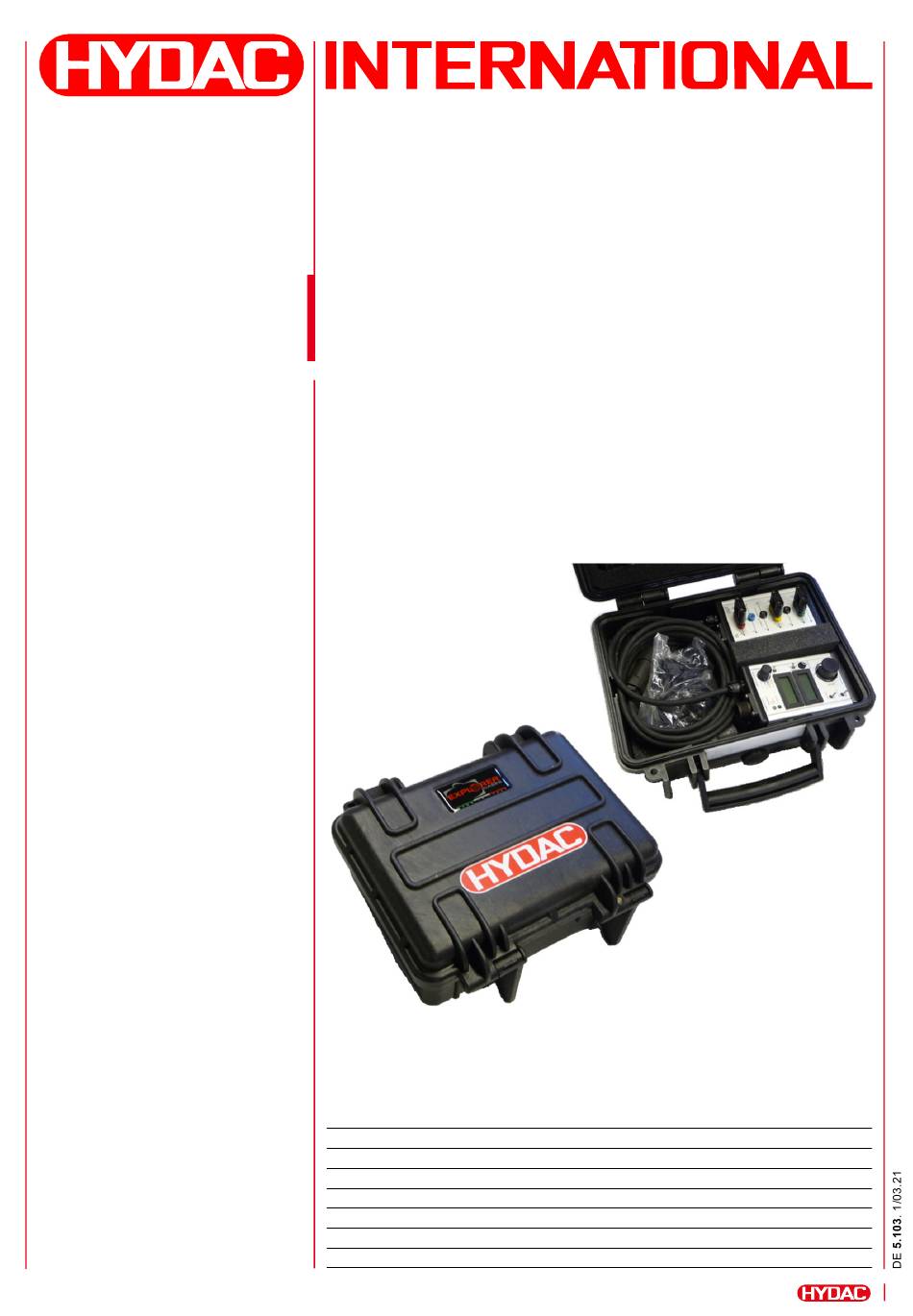

Die Prop-Box ist ein einfaches Werkzeug
für die Inbetriebnahme von
Proportionalventilen mit Onboard
Elektronik und Zentralstecker nach DIN
43563 (6polig+PE) zur direkten
Ansteuerung der Elektronik – inkl.
Stromversorgung (ohne Busanbindung).
Bei der Entwicklung wurde insbesondere
Wert auf eine einfache Bedienbarkeit und
umfangreiche Schutzbeschaltung gelegt,
um Schäden an den zu prüfenden
Ventilen bzw. der Prop-Box zu
vermeiden.
Inbetriebnahme - Tool
für Proportionalventile
Prop - Box
EIGENSCHAFTEN
Die Prop-Box unterstützt den Servicetechniker speziell mit folgenden
Funktionen:
•
Versorgungsspannungskontrolle (Verpolung und Spannungsniveau)
•
Spannungsversorgung von Prop-Box und Ventil über Steckernetzteil
•
Praktische digitale Anzeige von Soll- und Istwert
•
Sollwertvorgabe über Potentiometer oder angeschlossene Steuerung
•
Eingebaute Schutzfunktion bei Fehlanschluss
•
Für alle marktüblichen Ventile mit Onboard Elektronik (OBE) anpassbar
INHALT
Beschreibung
Eigenschaften
Technische Daten
Standardausführungen
Controller
Adapter
Steckernetzteil
1
1
2
2
3
4
5
1
Werbung
Verwandte Anleitungen für HYDAC International Prop-Box
Inhaltszusammenfassung für HYDAC International Prop-Box
- Seite 1 Inbetriebnahme - Tool für Proportionalventile Prop - Box BESCHREIBUNG EIGENSCHAFTEN Die Prop-Box ist ein einfaches Werkzeug Die Prop-Box unterstützt den Servicetechniker speziell mit folgenden für die Inbetriebnahme von Funktionen: Proportionalventilen mit Onboard • Versorgungsspannungskontrolle (Verpolung und Spannungsniveau) Elektronik und Zentralstecker nach DIN •...
-
Seite 2: Technische Daten
[mm] 150 x 90 x 60 (ohne Kabel) Hinweis Für weitere Details zum Anschluss an das Ventil siehe zugehörige Betriebsanleitung. STANDARDAUSFÜHRUNGEN Bezeichnung Mat.-Nr. Prop-Box* 3904840 *Box beinhaltet Adapter, Controller inkl. Spannungsversorgung über Steckernetzteil mit AC-Input Clips oder Verbindungskabel (24V DC) - Seite 3 Bei Ventilen mit Stromsignal am Istwert ist ohne Anschluss einer Bürde kein Ablesen des Wertes möglich. Über den Druckschalter „LOOP RES 220Ω“ ist es möglich, eine Bürde in der Prop-Box zu beschalten. Dadurch wird automatisch das Istwert-Signal vom Eingangsstecker 1 getrennt.
- Seite 4 4 GND Versorgungsspannung GND 5 FEEDBACK REF / Istwert Referenz (GND) / ENABLE 24V DC Freigabesignal 24V DC Sollwert 7 SET REF Sollwert Referenz (GND) 8 FEEDBACK Istwert 9 PE Protective Earth Mittels Prop-Box-Adapter können über 4mm-Buchsen sämtliche Signale abgegriffen werden.
- Seite 5 STECKERNETZTEIL Eingangsspannung 90 - 264V; 47 - 63Hz Ausgangsspannung 24V DC Ausgangsstrom [A] 2,5 Brumm- und Störspannung 240mV Pk-Pk Netzseitige Vorsicherung [A] max. 16 Kabel [m] 1,5 (mit Leitungsdose 6+PE nach DIN 43563) Umgebungsbedingungen [°C] 0…40 Wirkungsgrad [%] 87 - 92 Gewicht [kg] 0,3 Abmessungen...
