- Seite 1 Leckprüfgeräte für Lüftungsanlagen LVLT und HVLT Bedienungsanleitung (Vorläufige Version) Bitte lesen Sie diese Anleitung vor der Inbetriebnahme des Gerätes sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.
-
Seite 2: Allgemeine Beschreibung Und Funktionsprinzip

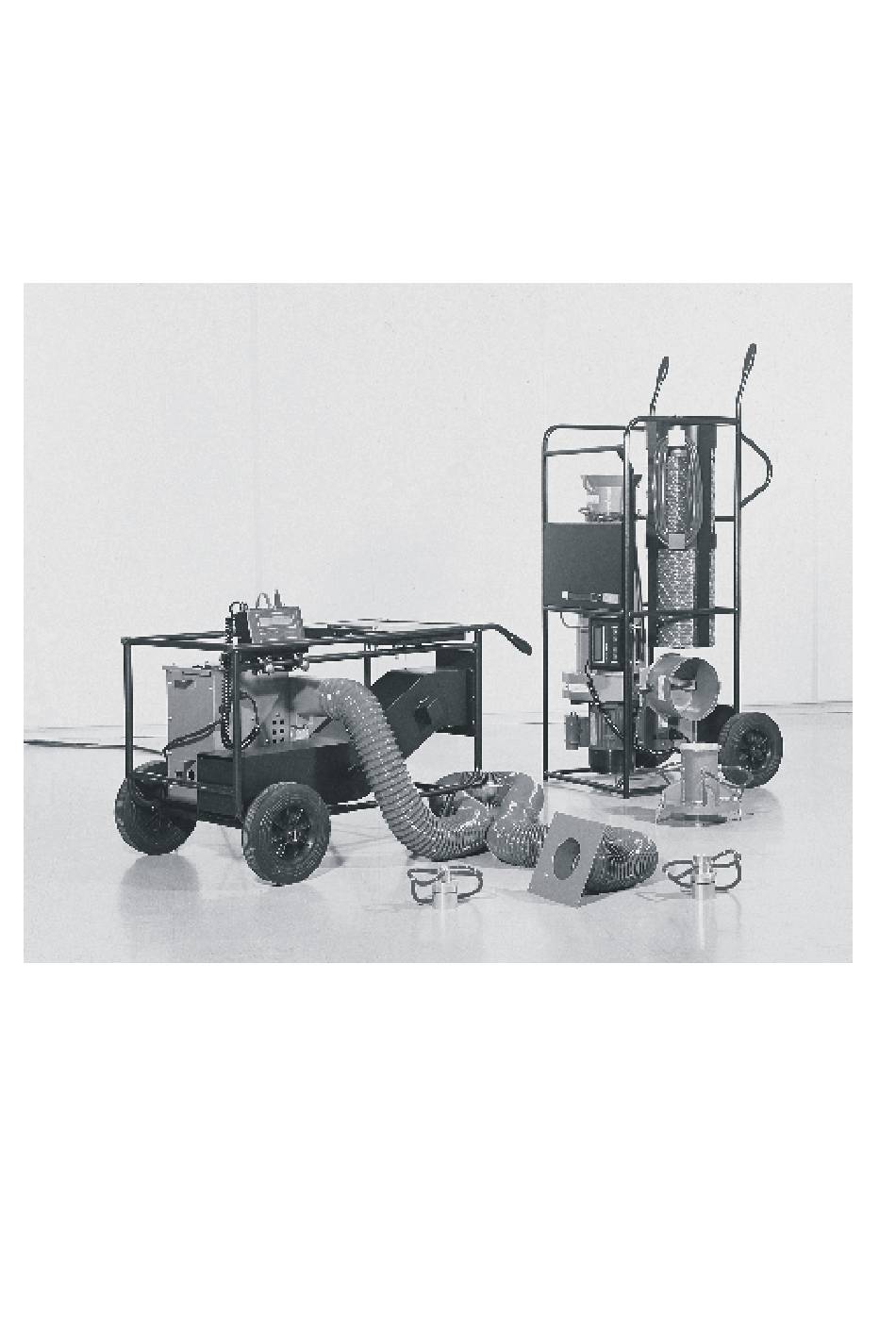

Gefalzte Blechkanäle und Blechkanalformstücke weisen unterschiedliche Leckraten auf, deren genaue Bestimmung ohne ein geeignetes Messverfahren sehr schwierig wäre. Die Leckprüf- geräte LVLT und HVLT von Airflow messen den Leckluftstrom von Blechkanälen, Blechkanal- formstücken bzw. von ganzen Lüftungsanlagen oder deren Abschnitte schnell, genau und zuverlässig. -
Seite 3: Funktionsprinzip Der Leckprüfgeräte
O-Ring gewährleistet. Zu jedem Leckprüfgerät gehört ein elektronisches Messgerät „LeakageManager“ LM1, das am Rahmen des Trolleys befestigt ist. Im integrierten Gehäuse ist ferner der flexible Luftschlauch 5 m lang (LVLT) bzw. 4 m lang (HVLT) mit Blechflansch untergebracht. Ein besonderes Fach enthält eine Tube Rauchtabletten, um die Leckagestellen sichtbar machen zu können und die Dokumentation. - Seite 4 Messdüse H eingeschoben. 2.2 Fach mit Metalldeckel (Scharnier) zur Aufbewahrung von Unterlagen, Rauchtabletten- Ausstattung, Dichtungsband usw. 2.3 Elektronisches Messgerät „LeakageManager“ LM1. Dieses elektronische Manometer ist besonders für die Leckprüfgeräte entwickelt worden. Sie verfügen über eine alpha- numerische LCD-Anzeige an der sowohl der Prüfdruckaufbau, als auch den Leckluft- volumenstrom abzulesen sind.
- Seite 5 Grün-gelb Kanalflansch-Adapter und flexibler Luftschlauch. Der flexible Luftschlauch, in einheitlicher Länge von 5 m sowohl für LVLT als auch für HVLT, wird am Ventilator-Ausblasstutzen (2.11) befestigt. Die Seite mit dem Kanalflansch-Adapter ist für den Anschluss an den Lüftungskanal bestimmt. Der Adapter ist mit einem Druckanschlussstutzen versehen zum Anschluss an den LM1 (2.3) durch den mitgelieferten...
-
Seite 6: Die Ersten Schritte
2.10 Befestigte Messdüsen: LVLT – Typ E (Durchmesser 153 mm) HVLT – Typ H (Durchmesser 56 mm) 2.11 Ventilator-Ausblassstutzen – wird mit dem Lüftungskanal verbunden durch den mitgelieferten flexiblen Luftschlauch (2.7). 2.12 Blauer PVC-Schlauch, Länge 9 m zum Anschluss des Prüfdrucksignals zwischen LM1 (2.3) und Kanalflansch-Adapter (2.7). -
Seite 7: Vorgehensweise Bei Der Prüfung Des Leckluftstroms
Halten Sie die Taste I/M gedrückt, während Sie den LM1 erneut einschalten. In der Anzeige erscheint nun LIGHT = HVLT und ZERO = LVLT. Drücken Sie nun die Taste mit dem zugehörigen Symbol für das vorhandene Modell. In der Anzeige erscheint die richtige Modellbezeichnung und der Vorgang ist damit beendet. -
Seite 8: Schema Der Ducksignalanschlüsse
Nullpunktkorrektur des LM1. Um korrekte Messwerte zu erreichen ist eine Nullpunktkorrektur erforderlich. Sie sollte vor dem ersten Einsatz des Gerätes und vor einer kritischen Messung durchgeführt werden. Es erfolgt keine Anzeige bei einem Prüfdruck im Kanal unter 10 Pa. Zur Anzeige, dass der Nullpunkt des Messumfromers einen Drift aufweist wird das blinkende Symbol ZERO in der linken oberen Ecke des Displays angezeigt wenn der Prüfdruck weniger als 10 Pa und das Messdüsensignal höher als ±1 Pa ist. -
Seite 9: Leckprüfgerät Modell Eingesetzte Messdüse
Wählen Sie die benutzte Messdüse am LM1 aus. Drücken Sie dafür die Düsen-Taste am LM1 so oft, bis der benutzte Messdüsentyp auf der linken unteren Seite der Anzeige erscheint. Im beschriebenen Vorgang die fest angebaute Messdüse - beim LVLT Typ E, beim HVLT Typ H. 4.11 Schalten Sie das Leckprüfgerät mit dem EIN-AUS-Schalter (2.16) ein. -
Seite 10: Technische Daten
Das Leckprüfgerät entspricht den Regeln der europäischen Maschinen-Richtlinie 89/392/EEC in der Version 93/68 EEC, der Niederspannungsrichtlinie 73/23/EEC und der Richtlinie für elektromagnetische Kompatibilität 89/EEC, 92/31/EEC und trägt das CE-Zeichen. Änderungen der technischen Daten behalten wir uns vor. Bezeichnung Leckprüfgerät LVLT Leckprüfgerät HVLT Artikel-Nummer: 49040 49030 Förderleistung bei... -
Seite 11: Leistungskurve Leckprüfgerät Lvlt Mit Messdüse E
Leistungskurve Leckprüfgerät LVLT mit Messdüse E 1400 1200 1000 Empfohlener Arbeitsbereich Leckluft-Volumenstrom (l/s) Leistungskurve Leckprüfgerät HVLT mit Messdüse H 4000 3500 3000 2500 2000 1500 Empfohlener Arbeitsbereich 1000 Leckluft-Volumenstrom (l/s) -
Seite 12: Troubleshooting
Garantie, Service und Kalibrierung Für Material- und Herstellungsfehler wird eine Garantie zu den Konditionen der Airflow Lufttechnik GmbH für die Dauer von 2 Jahren ab Gerätelieferung gewährt. Wegen Reparaturen, Kalibrierung und Ersatzteilen während und nach der Garantiefrist wenden Sie sich bitte an Ihren Lieferanten oder die Airflow Lufttechnik GmbH.
