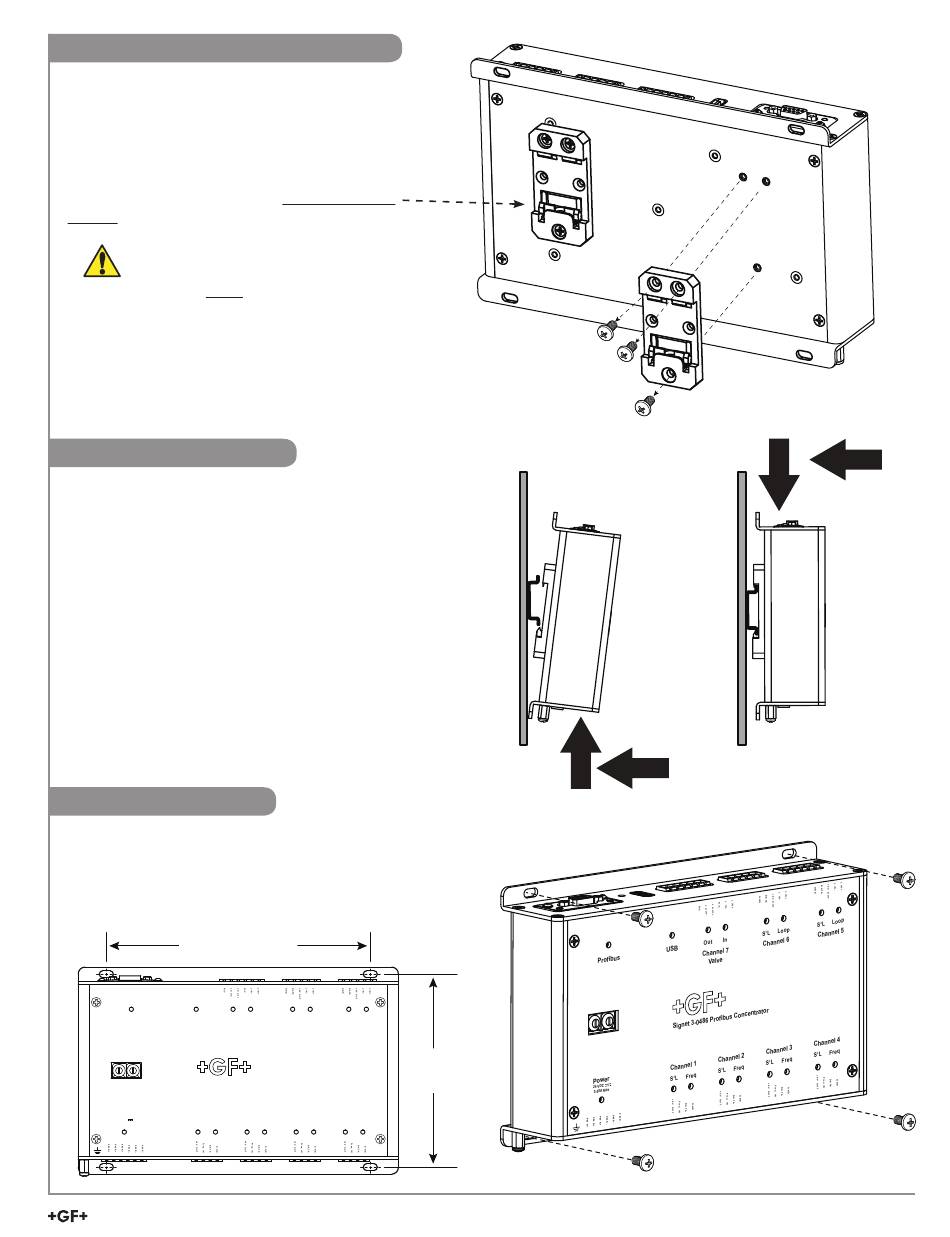

Einbau der DIN-Schienen-Hardware

DIN-Schienen-Hardware ist enthalten:
(2) 35-mm-DIN-Schienen-Bügelklemmen,
(6) Nr. 6-32, 3/8" Flachkopfschrauben für
Bügelklemmen
DIN-Schienen-Bügelklemmen können nur in
einer Ausrichtung, d. h. mit der federgelagerten
Lasche unten, montiert werden.
WARNUNG:
Der Konzentrator muss mit
Schutzerdung verbunden sein.

DIN-Schienen-Montage

Der Profi bus-Konzentrator 0486 muss in einem
Schutzgehäuse montiert werden.
1. Die Konzentratoroberseite von der DIN-Schiene
wegdrehen und die federgelagerte Lasche unter
die DIN-Schiene schieben.
2. Anheben, um die federgelagerte Lasche
zusammenzudrücken.
3. Die Oberseite wieder zur DIN-Schiene hin drehen.
4. Die obere Lasche auf die DIN-Schiene absenken.
Ausbau: Die obigen Schritte in umgekehrter
Reihenfolge durchführen.
Oberfl ächenmontage
Der Profi bus-Konzentrator 0486 muss in einem
Schutzgehäuse montiert werden.
Kundenseitig bereitgestellte Hardware:
(4) M4 (Nr. 10) Flachkopfschrauben
191 mm
Profibus USB Out
Channel 7
Valve
Signet 3-0486 Profibus Concentrator
Address
Power Channel 1 Channel 2
24 VDC
S L Freq S
0.40A Max 3 3
In S 3 L Loop S 3 L Loop
Channel 6 Channel 5
129 mm
Channel 3 Channel 4
L Freq S L Freq S L Freq
3 3
0486 Profi bus-Konzentrator: Installationsanleitung und GSD-Dokumentation
2
1
3
4
7
