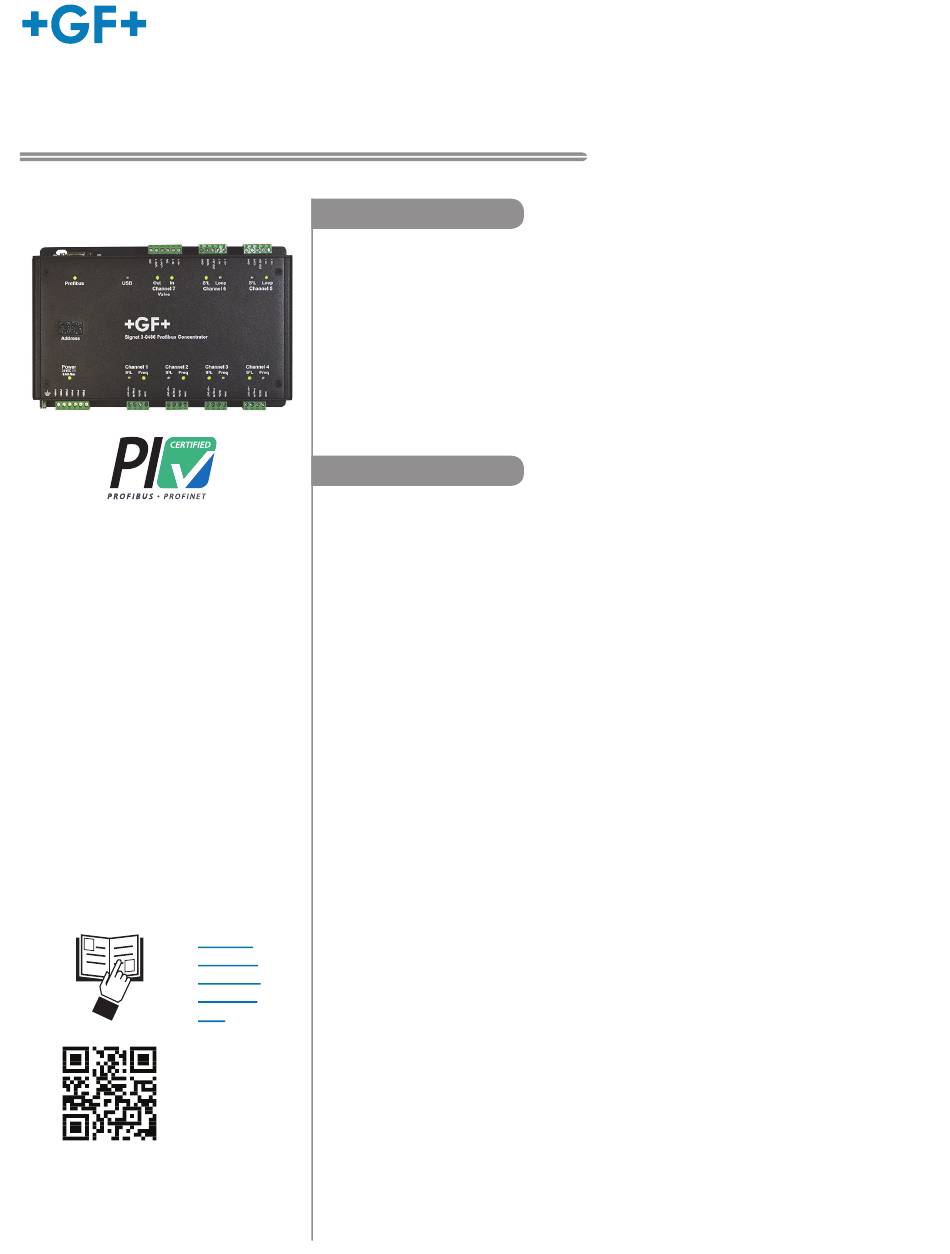

Signet 0486 Profi bus-Konzentrator
*3-0486.091*
3-0486.090
Rev. 4 05/19
•
English
•
Deutsch
•
Français
•
Español
•
中文
Download der GSD-Datei unter:
www.gfsignet.com
Beschreibung

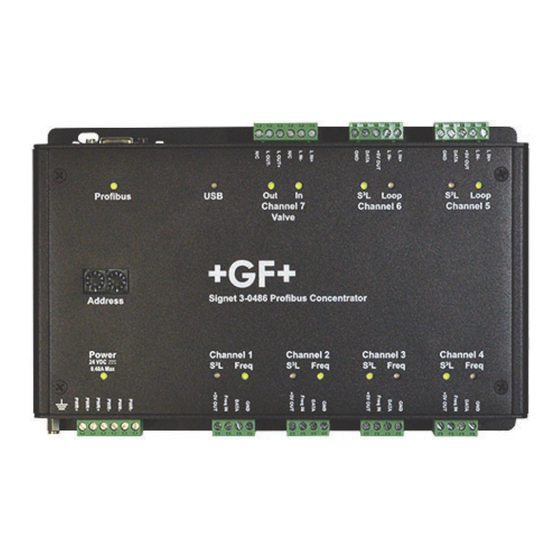

Mit dem Signet 3-0486 Profi bus-Konzentrator von Georg Fischer können
Signet-Sensoren und -Relaismodule sowie Georg Fischer-Sensoren und
Stellventile mit einem Profi bus-Netzwerk verbunden werden.
Durch den Konzentrator wird die Einbindung von Signet-Sensoren erleichtert,
da deren Konfi gurationsdaten in die GSD (General Station Description)-Datei
des Konzentrators aufgenommen werden. Die in den Konzentrator integrierten
erweiterten Funktionen sorgen für eine einfachere Programmierung der
Automatisierungstechnik und Reduzierung von Fehlern.
Der Konzentrator unterstützt digitale Signet- (S
und Open-Collector-Ausgänge.
Inhalt
Garantieerklärung .............................................................................2
Produktregistrierung..........................................................................2
Sicherheitsinformationen ..................................................................2
Qualifi ziertes Personal ......................................................................2
Technische Daten .............................................................................2
Abmessungen ...................................................................................3
Kompatible Produkte.........................................................................3
Überblick ....................................................................................... 4-5
Anschlussidentifi zierung ..............................................................5
LED-Status ...................................................................................6
Installation
Einbau der DIN-Schienen-Hardware ...........................................7
DIN-Schienen-Montage ...............................................................7
Oberfl ächenmontage ...................................................................7
Geräteverdrahtung und GSD-Dokumentation
Stromschleifeneingang ..............................................................10
L) Füllstandsensoren ................................................ 11
3
L) Temperatursensoren ............................................ 11
3
L) Drucksensoren .....................................................12
3
L) Durchfl usssensoren .............................................12
3
3
L) gelöste Sauerstoff sensoren .................................14
L) pH-Sensorelektronik ............................................15
3
3
L) ORP-Sensorelektronik .........................................16
3
L) externe Relaismodule via 8059 ............................19
3
GF-Ventil / Stromschleifeneingang und -ausgang ............... 20-21
Leistungsverdrahtung .....................................................................22
Erdungsanschluss...........................................................................22
Adresswahlschalter .........................................................................22
Identifi zierungs- und Wartungsfunktionen .......................................23
Wartung und Reparatur ..............................................................23
Reinigung und Desinfektion .......................................................23
Fehlerbehebung ..............................................................................24
Bestellinformationen .......................................................................24
Installationsanleitung und
GSD-Dokumentation
L), Stromschleifen-, Frequenz-
3
L) Eingang via 8058 .................18
3
Deutsch
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für GF Signet 0486
-
Seite 1: Inhaltsverzeichnis
• 中文 Stromschleife zum digitalen (S L) Eingang via 8058 ....18 Digitale (S L) externe Relaismodule via 8059 ......19 GF-Ventil / Stromschleifeneingang und -ausgang ....20-21 Leistungsverdrahtung ..............22 Erdungsanschluss................22 Adresswahlschalter .................22 Identifi zierungs- und Wartungsfunktionen ........23 Wartung und Reparatur ..............23 Reinigung und Desinfektion ............23... -
Seite 2: Garantieinformationen
Produkte müssen zusammen mit einem Oberfl ächenmontage (Befestigungsteile vollständig ausgefüllten Serviceformular an die örtliche sind nicht enthalten) GF Geschäftsstelle oder an Ihren Händler zurückgegeben Art des werden. Produkte, die ohne ein Serviceformular Klemmenleistensteckers ..Steckbare Schraubklemmen, zurückgesendet werden, werden möglicherweise nicht unter 24 bis 12 AWG Garantiebedingungen ersetzt oder repariert. -
Seite 3: Abmessungen
4 bis 20 mA 2750-2, 2751-2, 2850-52, 2610-41, (passives externes Netzteil erforderlich) 8900, 9900, generischer passiver Stromschleifeneingang Stromschleifenausgang GF PE 25 Stellungsregler (199 190 100), (passives externes Netzteil erforderlich) Ventilstellungsregler EA21, EA31, EA42 Aktoren, generischer passiver Stromschleifeneingang und (Ventil) Stromschleifeneingang... -
Seite 4: Überblick
Überblick 0486 Profi bus-Konzentrator: Installationsanleitung und GSD-Dokumentation... -
Seite 5: Anschlussidentifi Zierung
LED-Statustabelle, Seite 6 Status-LEDs Gerätestatus Fehlerbehebung, Seite 24 Profi bus-Anschluss M12- oder DB9-Steckverbinder Technische Daten, Seite 2 Anschlussklemme GF-Ventilstellungsregler GF-Ventil und Stromschleife Kanal 7 Stromschleifeneingang und -ausgang Ein- und Ausgangsverdrahtung, Seite 20-21 Einrichtung digitaler (S L) Ausgang, Anschlussklemmen Digitale (S L) Sensoren... -
Seite 6: Led-Status
LED-Status LED- Kanal LED-Zustand Status Kennzeichnung Grün (leuchtet) Netz Netz Kein Strom Grün (leuchtet) Konfi guriert und in Betrieb Frequenz Nicht konfi guriert Grün (leuchtet) Konfi guriert und in Betrieb Grün (blinkt) Konfi guriert und Gerätefehler Rot (leuchtet) Konfi guriert und falsches Gerät Rot (blinkt) Konfi... -
Seite 7: Einbau Der Din-Schienen-Hardware
Einbau der DIN-Schienen-Hardware DIN-Schienen-Hardware ist enthalten: (2) 35-mm-DIN-Schienen-Bügelklemmen, (6) Nr. 6-32, 3/8” Flachkopfschrauben für Bügelklemmen DIN-Schienen-Bügelklemmen können nur in einer Ausrichtung, d. h. mit der federgelagerten Lasche unten, montiert werden. WARNUNG: Der Konzentrator muss mit Schutzerdung verbunden sein. DIN-Schienen-Montage Der Profi bus-Konzentrator 0486 muss in einem Schutzgehäuse montiert werden. -
Seite 8: Zyklische Daten
Durchfl usssensor-Frequenzausgänge Kompatible Sensoren und Geräte 515, 525, 2000, 2100, 2507, 2536, 2537-2, 2540, 2551*, Kanal 1 - 4 2552*, 220, 330, U1000, U3000, U4000, generische 0486 Profibus 2537-2C-XX Open-Collector-Ausgänge Weiß *HINWEIS: Nur Frequenzausgangskonfi guration 2551 und 2552. DATEN – Frequenzeingang Für digitale (S L) Ausgänge, siehe Seite 12-13. - Seite 9 GSD-Konfi guration Programmbeispiel K-Faktor IB 29.0 ID 21 Q 1.3 Vorzeichenloser 32-Bit-Integer Bereich......0 bis 99 999 999 (8 Stellen) Standardvorgabe ..0 Durchfl uss_Sensor_ > Real 10 Durchfl uss_OK Durchfl uss_erkannt Dezimalstellen Stelle ......0, 1, 2, 4 IB 0.2 Q 21.0 Standardvorgabe ..
-
Seite 10: Stromschleifeneingang
Stromschleifeneingang Zyklische Daten Kompatible Geräte ..4 bis 20 mA Ausführungen der Signet- Primäre Ablesung Sensoren, andere Stromschleifengeräte Skalierter Strom HINWEIS: Die Verdrahtungsanweisungen für 4 bis 20 mA Typ ......Float Ausführungen der Signet-Sensoren sind dem Adresse ....Base +0 entsprechenden Handbuch zu entnehmen. -
Seite 11: Digitale (S 3 L) Füllstandsensoren
Digitale (S L) Füllstandsensoren Digitale (S L) Temperatursensoren Kompatible Sensoren ... 2250, 2450 Kompatible Sensoren ... 2350 Messung ......Füllstand Messung ......Temperatur Kanal ....... 1, 2, 3, 4, 5, 6 Kanal ....... 1, 2, 3, 4, 5, 6 2350-1 2250-11 2450-3 Weiß... -
Seite 12: Digitale (S 3 L) Drucksensoren
Digitale (S L) Drucksensoren Digitale (S L) Durchfl usssensoren Kompatible Sensoren ... 2450 Kompatible Sensoren ... 2551, 2552 HINWEIS: Nur digitale (S L) 2551 und 2552 Konfi guration. Messung ......Druck Für Frequenz, siehe Seite 8-9. Kanal ....... 1, 2, 3, 4, 5, 6 Messung ...... - Seite 13 GSD-Konfi guration GSD-Konfi guration K-Faktor Formeln für niedrige Durchfl ussgrenze Vorzeichenloser 32-Bit-Integer Niedrige Durchfl ussgrenze in GPM = Bereich......0 bis 99 999 999 (8 Stellen) 20,0784 * (Rohrinnendurchmesser in inches) * Niedrige Standardvorgabe ..0 Durchfl ussgrenze in Prozent Dezimalstellen Beispiel: 2 in.
-
Seite 14: Digitale (S L) Gelöste Sauerstoff Sensoren
Digitale (S L) gelöste Sauerstoff sensoren Zyklische Daten Steuerwort (Schreiben) Kompatible Sensoren ... 2610 Adresse ....Base Messung ......Gelöster Sauerstoff Bit 0 ......Bit auf 1 setzen, um das Verfallsdatum Kanal ....... 1, 2, 3, 4, 5, 6 der Messkappe als sekundäre Ablesung zu wählen Bit 1 ...... -
Seite 15: Digitale (S L) Ph-Sensorelektronik
Digitale (S L) pH-Sensorelektronik GSD-Konfi guration Kompatible Sensoren ... 2750, 2751 pH-Temperatureinheiten .. Celsius (Standardvorgabe), Fahrenheit Messung ......pH Mittelung (in Sekunden) Kanal ....... 1, 2, 3, 4, 5, 6 Bereich ......0, 2, 4, 12 Standardvorgabe ... 0 (AUS) 2750-3 2750-4 2750-1... -
Seite 16: Digitale (S 3 L) Orp-Sensorelektronik
Digitale (S L) ORP-Sensorelektronik Kompatible Sensoren ... 2750, 2751 Messung ......ORP Kanal ....... 1, 2, 3, 4, 5, 6 2750-3 2750-4 2750-1 2751-3 2750-7 2750-2 Weiß Schwarz 2751-4 2751-1 2751-2 Schwarz Weiß Abschirmung Abschirmung Kanal 1 - 4 Kanal 5 - 6 0486 Profibus 0486 Profibus Weiß... -
Seite 17: Digitale (S 3 L) Leitfähigkeits-/Widerstandssensorelektronik
GSD-Konfi guration Digitale (S L) Leitfähigkeits-/Widerstandssensorelektronik Kompatible Sensoren ... 2850 Temperatureinheiten ....Celsius (Standardvorgabe), Fahrenheit Messung ......Leit-/Widerstandsfähigkeit Leitfähigkeitseinheiten ....uS (Standardvorgabe), mS, Kanal ....... 1, 2, 3, 4, 5, 6 Megohm Temperaturkompensation ..Keine (Standardvorgabe), Linear, Reinwasser 2850-51 Temperaturkompensation in Prozent x 0,001 Vorzeichenloser 16-Bit-Integer (feste Dezimalstelle, 3. -
Seite 18: Stromschleife Zum Digitalen
Stelle ......0, 1, 2, 4 Standardvorgabe ..4 Beispiel: 4 mA Sollwert 10 000 mit Dezimalstelle 4 ergibt einen 4 mA Sollwert von 1,000 8058-1 8058-2 Loop2 +GF+ Signet 8058 i-Go™ 4-20 mA to S L Converter Sollwert 20 mA DATA 4-20 mA input... -
Seite 19: Digitale (S 3 L) Externe Relaismodule Via 8059
Digitale (S L) externe Relaismodule Zyklische Daten Kompatible Geräte ..8059 Primäre Ablesung Status der Relais Messung ......Relaisausgangsmodul Typ ......Vorzeichenloses Byte Kanal ....... 1, 2, 3, 4, 5, 6 Adresse ....Base +3 Bit 0 ......Status Relais A: 1 = Ein, 0 = Aus Bit 1 ...... -
Seite 20: Gf-Ventil / Stromschleifeneingang Und -Ausgang
Zyklische Daten GF-Ventil / Stromschleifeneingang und -ausgang Kompatible Geräte ..PE-25 (EA21, EA31, EA42), Primärer Eingang (Lesen) Stromschleifeneingangs - und Stromeingang - ausgangsgeräte Typ ......Vorzeichenloser 16-Bit-Integer Messung ......4 bis 20 mA Stromeingang und -ausgang (feste Dezimalstelle, 3. Stelle) Bereich ....0 bis 24 000 (0 mA bis 24,000 mA) Kanal ....... - Seite 21 Programmbeispiel CONV Auto (Real) Auto (Real) Auto (Real) Real zu Int IB 128.0 %ID 256 %QW 120 Durchfl uss_ Durchfl uss Strom_ Ausgang 4 000.0 500.0 16 000.0 Auto (Real) Auto (Real) %QW 120 Strom_ %MW321 Ausgang Diff _Strom %IW 292 Strom_ Eingang %MW 321 %Q 0,1...
-
Seite 22: Leistungsverdrahtung
Leistungsverdrahtung Adresswahlschalter • PWR - Klemmenanschlüsse sind intern kontaktiert. • Wird zum Setzen der PROFIBUS-Adresse verwendet. • Die Adresswahl-Einstellung muss mit der in der SPS • PWR + Klemmenanschlüsse sind intern kontaktiert. gesetzten Adresse übereinstimmen. • Gültiger Adressbereich ist von 1 bis 99: •... -
Seite 23: Identifi Zierungs- Und Wartungsfunktionen
UInt 16 IM_Unterstützt UInt 16 Wartung und Reparatur Der Konzentrator enthält keine vom Kunden wartbaren Teile und muss für Reparaturen und Wartung an GF Signet zurückgesandt werden. Bei einer Demontage wird die Garantie des Konzentrators nichtig. Reinigung und Desinfektion WICHTIG: Der Konzentrator ist für den Einbau in Automationssteuerschränke bestimmt und erfordert keine Reinigung oder... -
Seite 24: Fehlerbehebung
Sicherstellen, dass das S L-Gerät richtig mit Die S L-LED blinkt ROT konfi guriert, es ist aber kein Gerät dem Kanal verdrahtet ist. angeschlossen Bestellinformationen Signet 0486 Profi bus-Konzentrator Hersteller- Code Beschreibung Teile-Nr. 3-0486-D 159 001 839 Profi bus DB9-Steckverbinder, Profi bus-Konzentrator...
