Stromschleifeneingang
Kompatible Geräte ....... 4 bis 20 mA Ausführungen der Signet-
Sensoren, andere Stromschleifengeräte
HINWEIS: Die Verdrahtungsanweisungen für 4 bis 20 mA
Ausführungen der Signet-Sensoren sind dem
entsprechenden Handbuch zu entnehmen.
Messung ........................4 bis 20 mA Stromschleifeneingang
Kanal ..............................5, 6

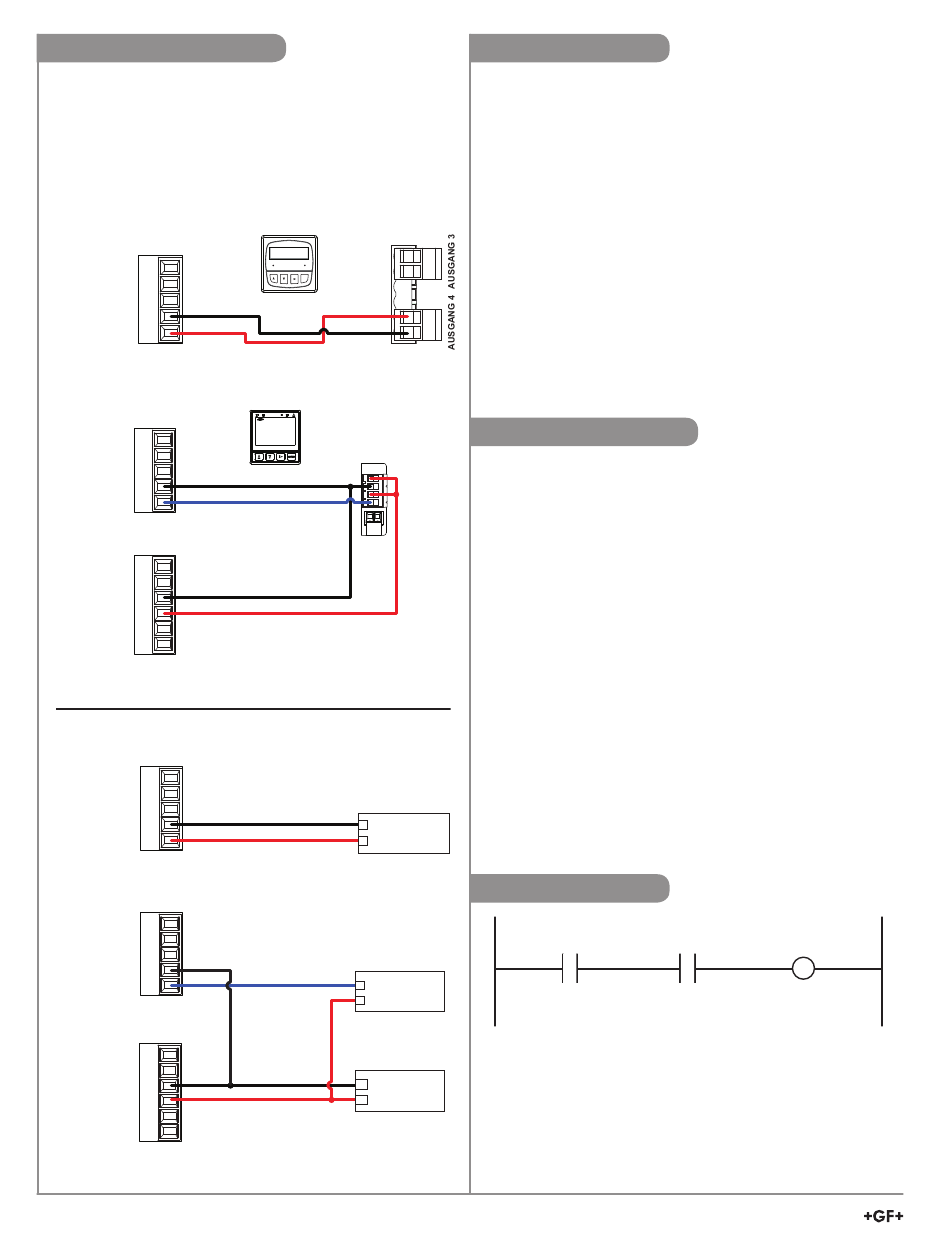

Aktiver 4 bis 20 mA Stromschleifeneingang
Kanal 5 - 6
0486 Profibus
MASSE
DATEN
+5V-Ausgang
Schwarz
L EINGANG-
Rot
L EINGANG+
Passiver 4 bis 20 mA Stromschleifeneingang
Kanal 5 - 6
MASSE
DATEN
+5V-Ausgang
Schwarz
L EINGANG-
Blau
L EINGANG+
Stromversorgung
0486 Profibus
PWR –
PWR –
Schwarz
PWR –
Rot
PWR +
PWR +
PWR +
Generischer 4 bis 20 mA Stromschleifeneingang
Kanal 5 - 6
0486 Profibus
MASSE
DATEN
+5V-Ausgang
Schwarz
L EINGANG-
Rot
L EINGANG+
Generischer passiver 4 bis 20 mA Stromschleifeneingang
0486 Profibus
MASSE
DATEN
+5V-Ausgang
Schwarz
L EINGANG-
Blau
L EINGANG+
Stromversorgung
0486 Profibus
PWR –
PWR –
Schwarz
PWR –
Rot
PWR +
PWR +
PWR +
10
0486 Profi bus-Konzentrator: Installationsanleitung und GSD-Dokumentation
8900
8900
Anschlüsse
+
-
ENTER
Rot
+
Schwarz
-
9900
9900
Anschlüsse
Strom+
Strom-
Schleife+
Schleife-
Aktiver
–
Stromschleifen-
+
ausgang
Passiver
–
Stromschleifen-
+
ausgang
Geregeltes
–
12 bis 24 VDC
+
Netzteil
Zyklische Daten
Primäre Ablesung
Skalierter Strom
Typ .......................... Float
Adresse .................. Base +0
Sekundäre Ablesung
Rohstrom
Typ .......................... Float
Adresse .................. Base +4
Status (Lesen)
Typ .......................... Vorzeichenloser 8-Bit-Integer
Adresse .................. Base +8
Bit 0 ........................ Strom innerhalb des Bereichs:
(≥ 4 mA und ≤ 20 mA)
Bit 1 ........................ Strom im Fehlerbereich: (≥ 3,6 mA und
< 4,0 mA oder ≤ 22 mA und > 20 mA)
Bit 2 ........................ Strom außerhalb des Bereichs:
(< 3,6 mA oder > 22 mA)
GSD-Konfi guration
Sollwert 4 mA
32-Bit-Integer mit Vorzeichen
Bereich..................... -99 999 999 bis 99 999 999
Standardvorgabe .... 0
4 mA Dezimalstellen
Stelle ........................ 0, 1, 2, 4
Standardvorgabe ... 4
Beispiel: 4 mA Sollwert 10 000 mit Dezimalstelle 4 ergibt einen
4 mA Sollwert von 1,000
Sollwert 20 mA
32-Bit-Integer mit Vorzeichen
Bereich..................... -99 999 999 bis 99 999 999
Standardvorgabe ... 1 000 000
20 mA Dezimalstellen
Stelle ........................ 0, 1, 2, 4
Standardvorgabe ... 4
Beispiel: 20 mA Sollwert 1 000 000 mit Dezimalstelle 4 ergibt
einen 20 mA Sollwert von 100,000
Mittelung (in Sekunden)
Bereich ........................ 0, 4, 10, 30
Standardvorgabe ....... 0 (AUS)
Programmbeispiel
IB 29.0
Strom_innerhalb_
> Real 35,2
Bereich
Betrieb:
Wenn Strom_innerhalb_Bereich eingeschaltet und der skalierte
Strom größer als 35,2 ist, die Regelventil_Spule einschalten.
ID 21
Q 1.3
Regelventil
