Digitale (S
L) Drucksensoren
3
Kompatible Sensoren ... 2450
Messung ......................... Druck
Kanal ............................... 1, 2, 3, 4, 5, 6
2450-3
Kanal 1 - 4
0486 Profibus
Weiß
MASSE
Rot
DATEN
Frequenzeingang
Schwarz
+5V-Ausgang
Zyklische Daten
Primäre Ablesung
Druck
Typ .......................... Float
Adresse .................. Base +0
Sekundäre Ablesung
Wird nicht verwendet; auf 0 (Null) setzen
Typ .......................... Float
Adresse .................. Base +4
Status (Lesen)
Typ .......................... Vorzeichenloser 8-Bit-Integer
Adresse .................. Base +8
Bit 0 ........................ Drucksensor ist bereit und kommuniziert
Bit 1 ........................ Falsches Gerät gefunden
Bit 2 ........................ Fehlt, kein Sensor
Bit 3 ........................ Messfehler
GSD-Konfi guration
Druckeinheiten ......... PSI (Standardvorgabe), bar, kPa
Mittelung (in Sekunden)
Bereich ................... 0, 4, 10, 30
Standardvorgabe .. 0 (AUS)
Programmbeispiel
IB 48.0
Drucksensor_
OK
Betrieb:
Wenn der Drucksensor in Ordnung ist und kommuniziert, prüfen, ob
der Druck über 125 liegt. Wenn der Druck über 125 liegt, den Druck-
Alarm einschalten.
12

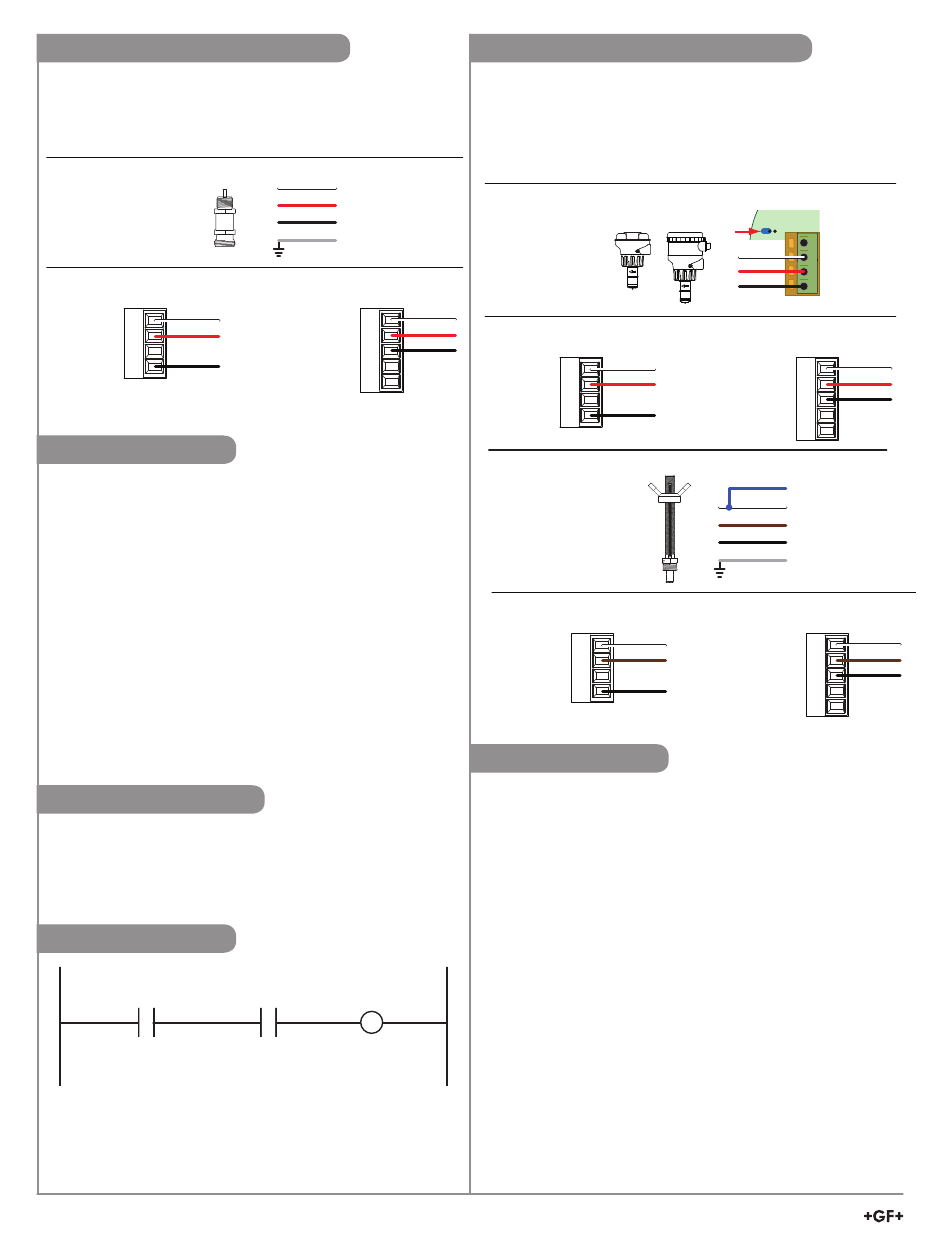

0486 Profi bus-Konzentrator: Installationsanleitung und GSD-Dokumentation
Weiß
Rot
Schwarz
Abschirmung
Kanal 5 - 6
0486 Profibus
Weiß
MASSE
Rot
ODER
DATEN
Schwarz
+5V-Ausgang
L EINGANG-
L EINGANG+
ID 40
Q 1.2
> Real 125
Druck_
Alarm
Digitale (S
L) Durchfl usssensoren
3
Kompatible Sensoren ... 2551, 2552
HINWEIS: Nur digitale (S
L) 2551 und 2552 Konfi guration.
3
Für Frequenz, siehe Seite 8-9.
Messung ......................... Durchfl uss
Kanal ............................... 1, 2, 3, 4, 5, 6
2551 Elektromagnetischer
Durchflusssensor
Blind
Kanal 1 - 4
0486 Profibus
Weiß
MASSE
Rot
DATEN
Frequenzeingang
Schwarz
+5V-Ausgang
2552
Kanal 1 - 4
0486 Profibus
Weiß
MASSE
Braun
DATEN
Frequenzeingang
Schwarz
+5V-Ausgang
Zyklische Daten
Primäre Ablesung
Durchfl uss
Typ .......................... Float
Adresse .................. Base +0
Sekundäre Ablesung
Zählwerk
Typ .......................... Vorzeichenloser 32-Bit-Integer
Adresse .................. Base +4
Status (Lesen)
Typ .......................... Vorzeichenloser 8-Bit-Integer
Adresse .................. Base +8
Bit 0 ........................ Durchfl usssensor ist bereit und
kommuniziert
Bit 1 ........................ Falsches Gerät gefunden
Bit 2 ........................ Fehlt, kein Sensor
Bit 3 ........................ Messfehler
Bit 4 ........................ Zählwerk-Überlauf
Steuerwort (Schreiben)
Typ .......................... Byte
Adresse .................. Base
Bit 0 ........................ Übergang von Niedrig zu Hoch setzt das
Zählwerk auf 0 (Null) zurück
Bit 1 ........................ Übergang von Niedrig zu Hoch setzt die
Zählwerk-Überlauf-Marke zurück
Anzeige
3
S L
4
Weiß
3
Rot
2
Schwarz
1
Kanal 5 - 6
0486 Profibus
MASSE
ODER
DATEN
+5V-Ausgang
L EINGANG-
L EINGANG+
Blau
Weiß
Braun
Schwarz
Abschirmung
Kanal 5 - 6
0486 Profibus
MASSE
ODER
DATEN
+5V-Ausgang
L EINGANG-
L EINGANG+
Weiß
Rot
Schwarz
Weiß
Braun
Schwarz
