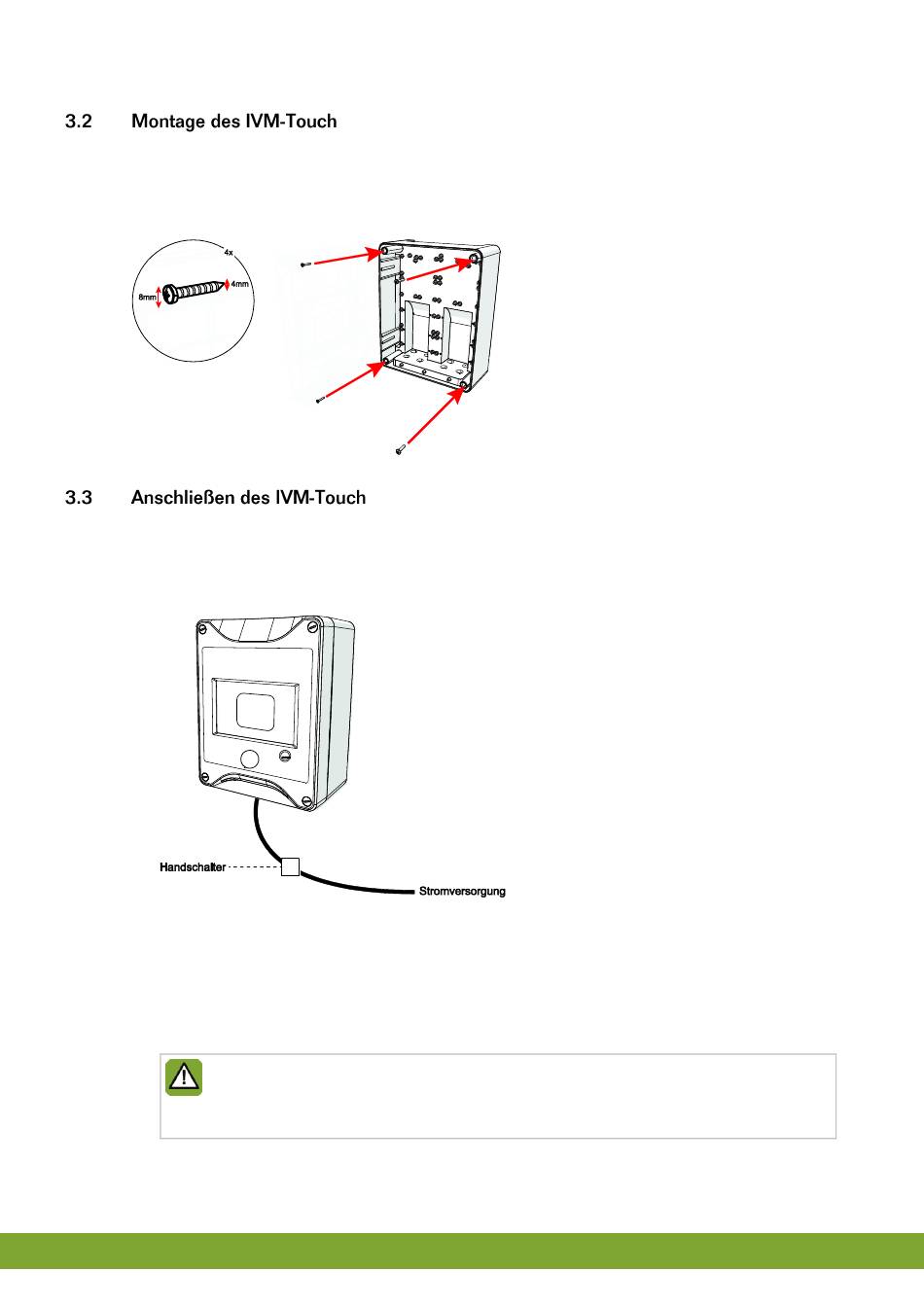

Den IVM-Touch wie folgt montieren:
1.
Die Schraubenlöcher mit Hilfe der Bohrschablone anzeichnen (unter Berücksichtigung der erforderlichen
Randabstände).
2.
Die Abdeckung öffnen und den Steuerungscomputer in den Befestigungslöchern an den Ecken befestigen.
Schließen Sie den IVM-Touch wie folgt an:
1.
Öffnen Sie die Abdeckung.
2.
Schließen Sie den Handschalter an den IVM-Touch an.
3.
Schließen Sie den Handschalter an die Netzstromversorgung an (Stromnetz vor Montage abschalten!).
4.
Schließen Sie den IVM-Touch an einen Klimaregler mit E/A-Netzwerk an (siehe Absatz "Innerer IVM-Touch
24 V AC" Seite 20 oder Absatz "Innerer IVM-Touch 230 V AC" Seite 22).
5.
Schließen Sie den IVM-Touch an den Ventilator an (siehe Absatz "Innerer IVM-Touch 24 V AC" Seite 20
oder Absatz "Innerer IVM-Touch 230 V AC" Seite 22).
6.
Stellen Sie die DIP-Schalter auf der Platine ein (siehe Abschnitt "Einstellungen des DIP-Schalters festlegen"
Seite 12).
7.
Schließen Sie die Abdeckung und ziehen Sie die Schrauben fest.
Beim Anschließen des IVM-Touch stets die Kabelverschraubung verwenden. Mit den
mitgelieferten Dichtscheiben alle ungenutzten Kabelverschraubungen versiegeln. Nach dem
Anschließen des Computers mit einem Dichtmittel alle Kabelverschraubungen versiegeln, um
ein Eindringen von Feuchtigkeit, Staub und/oder aggressiven Gasen zu verhindern.
