L+
WEISS
L-
WEISS/SCHW ARZ
R+
GRAU
R-
GRAU/SCHW ARZ
ACHTUNG:

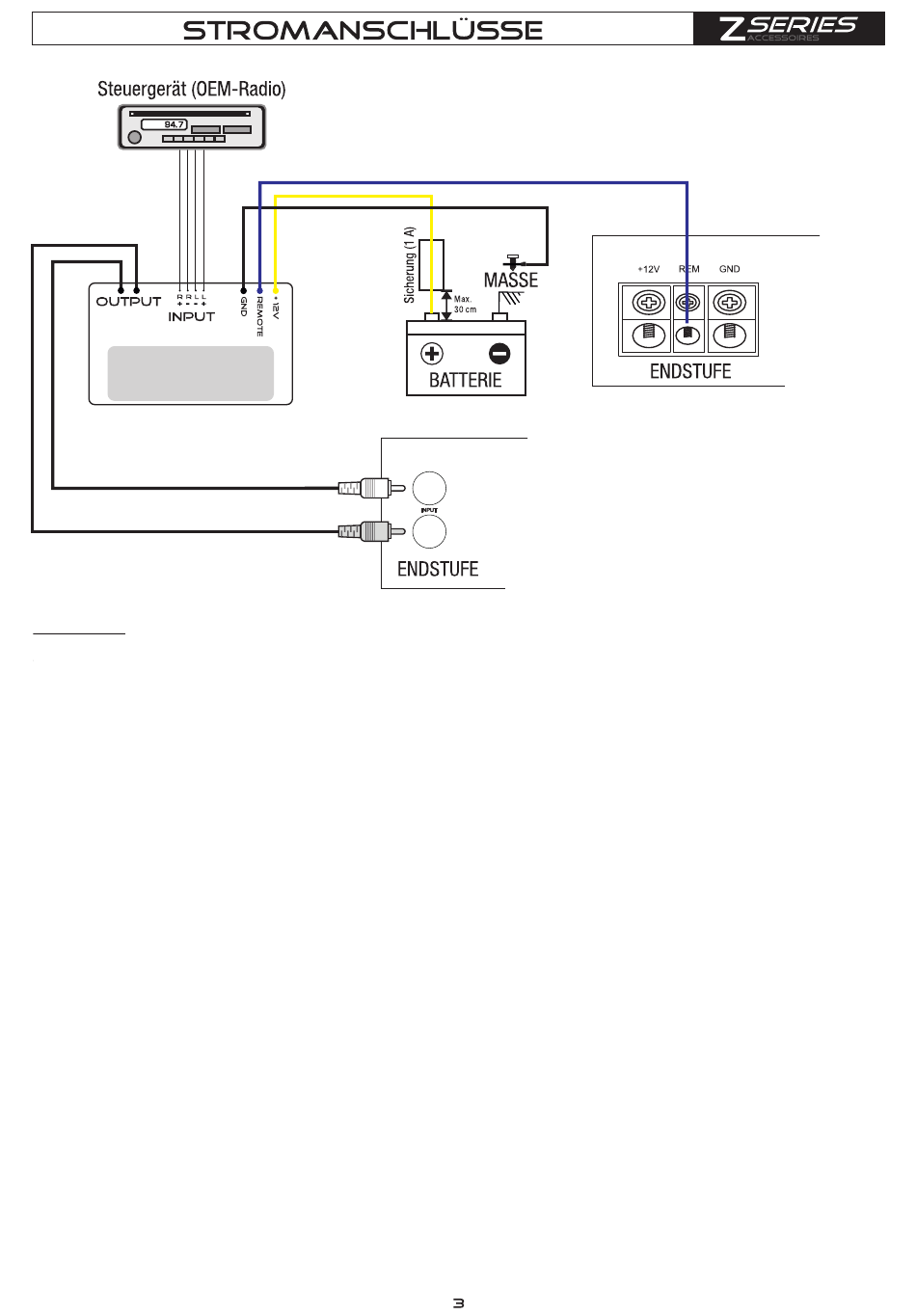

1. Trennen der Stromversorgung
Klemmen Sie zu allererst die Stromversorgung des Fahrzeuges ab. Dies geschieht am Besten, indem das
Massekabel von der Batterie entfernt wird.
2. Masseanschluss
Verbinden Sie den GND/Ground (schwarz) Anschluss des HLC 2 EM mit der Fahrzeugkarosserie. Ver-
wenden Sie einen ausreichenden Querschnitt (0,75mm² - 2,5mm²). Stellen Sie sicher, dass die Verbindung
mit der Karosserie farb-, schmutz- und staubfrei ist.
3. +12 V Stromsanschluss
Der +12 V Anschluss (gelb) des High-Low-Adapters ist mit dem Versorgungskabel über eine Sicherung (1 A)
direkt an +12 V anzuschließen. Die Sicherung schützt das Gerät und das Fahrzeug vor möglichen Kurz-
schlüssen im Netzkabel.
4. Remote Anschluss
Verbinden Sie den Remote-Anschluss (blau) des HLC 2 EM mit dem Remote-Eingang des Verstärkers.
Verwenden Sie hierfür ein 0,5 - 1,5 mm² Stromkabel. Nachdem ein Musiksignal am Eingang des
High-Low-Adapters anliegt, wird der Verstärker automatisch eingeschaltet.
5. Eingang
Der HLC 2 EM besitzt High-Eingänge, welche mit dem Lautsprecherausgang des OEM-Radios oder
OEM-Verstärkers verbunden werden.
6. Ausgang
Die RCA(Cinch)-Ausgänge des HLC 2 EM werden mit dem RCA(Cinch)-Eingängen des Verstärkers
verbunden. Wichtig ist hierbei, dass die GAIN-Regler des angeschlossenen Verstärkers zunächst auf
Minimum gestellt werden. Nur bei Bedarf können diese vorsichtig hochgedreht werden.
AUDIO SYSTEM GERMANY empfiehlt Ihnen diesbezüglich Ihren Verstärker von einem
Fachbetrieb, Fachhändler oder einem Fachmann auf Ihre Bedürfnisse einstellen zu lassen.
