6.3 Montageort
► Das Gerät vor oder über dem zu überwachenden Bereich montieren�
> Die Größe des Bereiches ist abhängig vom Arbeitsabstand�
Die in den Abbildungen angegebenen Werte sind theoretisch
und können in der Praxis abweichen�
Bildfeldgröße (2 m Arbeitsabstand) O2M200 / O2M201

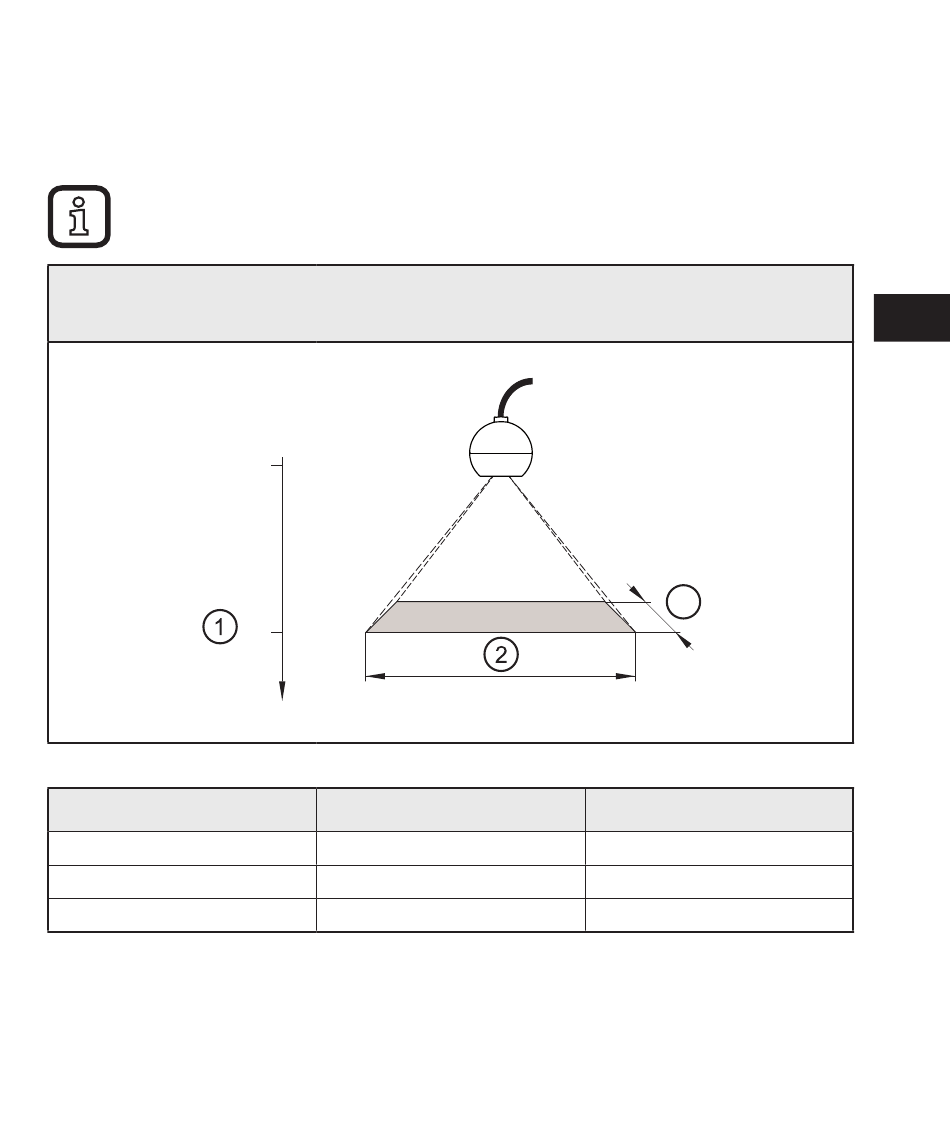

2� Abb.: Arbeitsabstand und Bildfeldgröße (80° Öffnungswinkel)
①
Arbeitsabstand [m]
1
2
5
0
2
②
Bildfeldbreite [m]
1,7
3,4
8,4
3
③
Bildfeldhöhe [m]
1,1
2,3
5,7
