7 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden�
Spannungsversorgung nach EN 50178, SELV, PELV�
► Geschirmtes Kabel verwenden�
► Geschirmte Steckergehäuse verwenden�
► Kabel nicht parallel zu stromführenden Leitungen verlegen�
► Versorgungs- und Signalleitungen auf kürzestem Weg vom Gerät
wegführen�

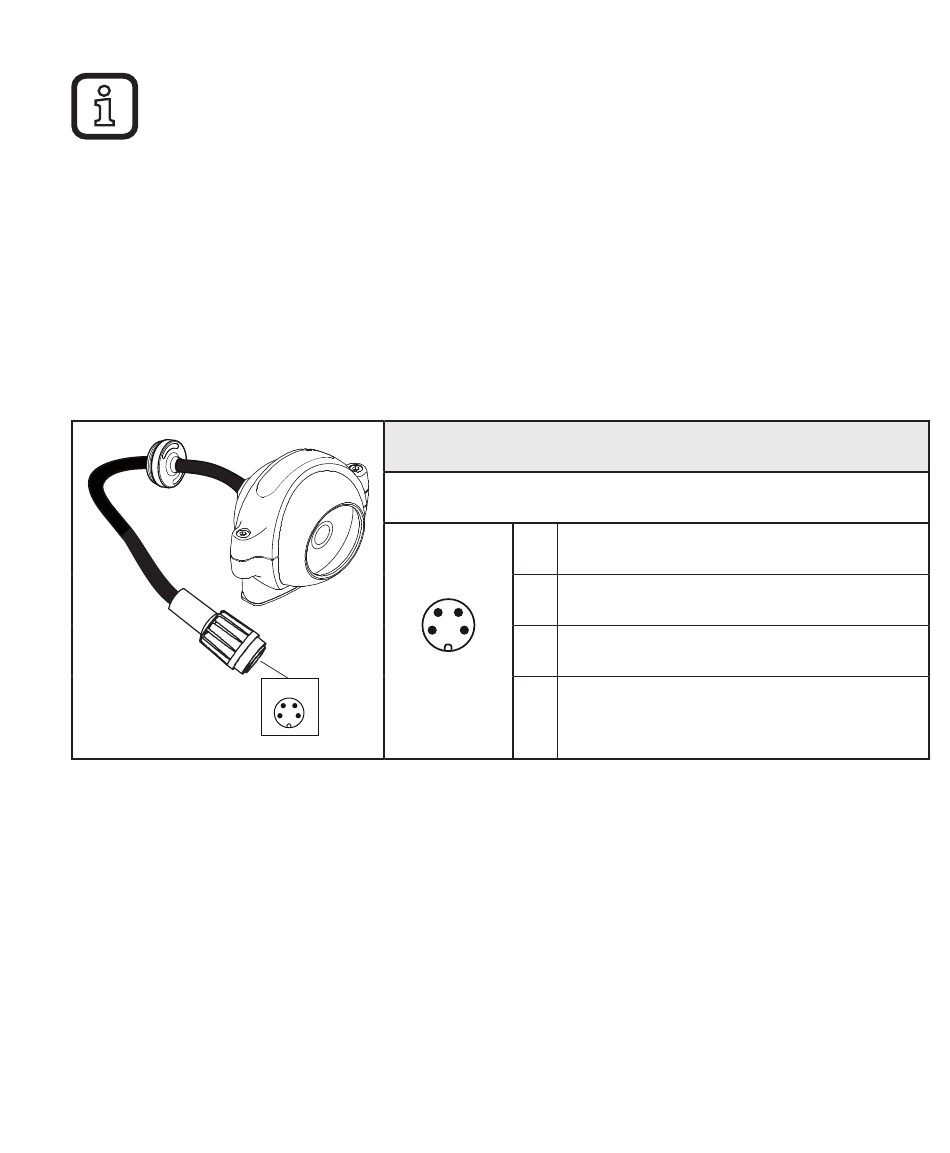

7.1 Anschlussbelegung Gerät
12
Signal und Versorgungsspannung
M16 Stecker, 4-polig
3
4
3 2
4 1
1 Koax Leitungskern (Video Signal)
2
2 Koax Schirm (Video GND)
1
3 8���32 V DC
4 0 V
