7.3 Dialoggerät verbinden
► Adapterkabel und bei Bedarf Verbindungskabel verwenden�
Das Einbinden des Gerätes in eine CODESYS-Anwendung ist
in einer separaten Anleitung beschrieben� Die Anleitung ist im
Download-Bereich des O2M2xx abgelegt: www�ifm�com

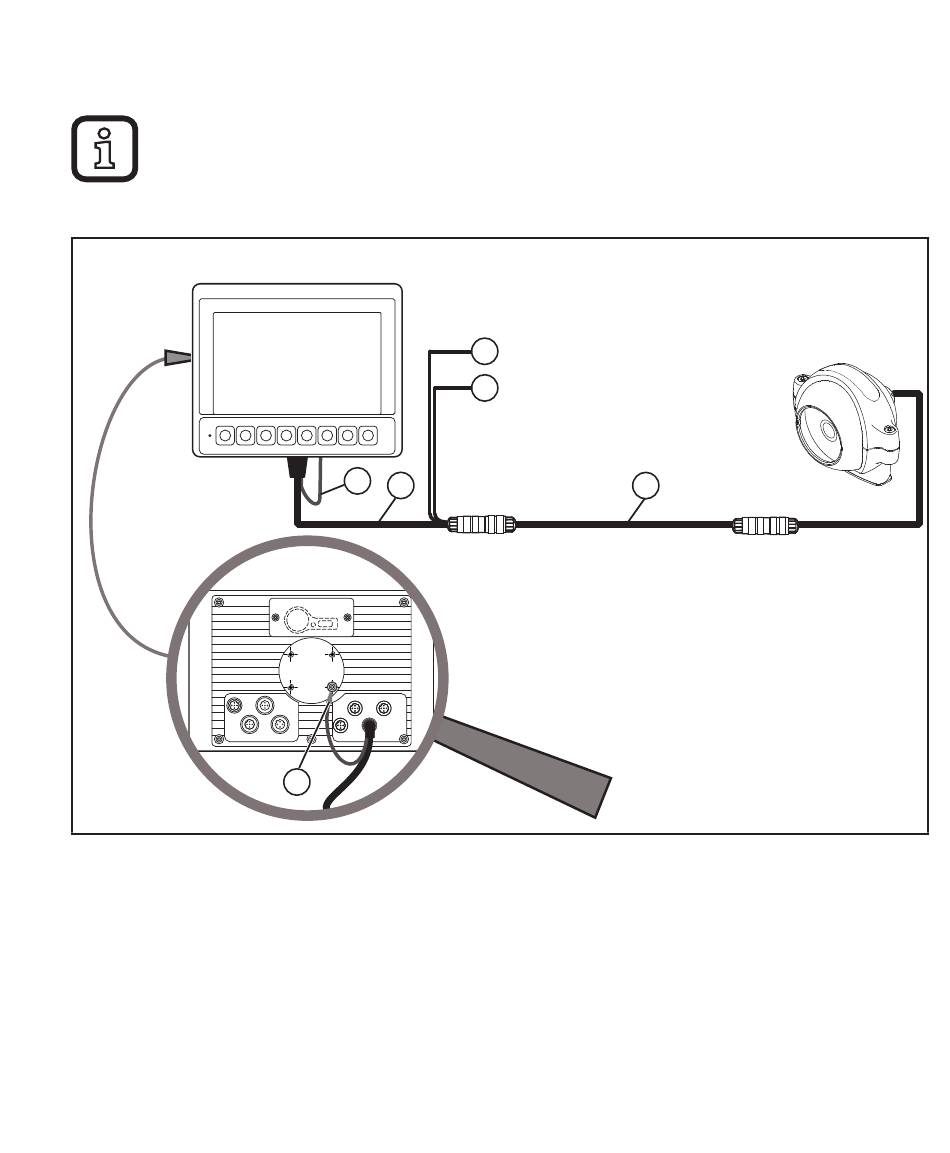

5� Abb�: O2M2xx verbunden mit Dialoggerät CR1083
① Verbindungskabel M16
② Adapterkabel M12-Stecker ↔ M16-Kupplung
③ 8���32 V *
)
④ 0 V *
)
⑤ GND (Schirm) *
* Adernfarben ifm-Adapterkabel: 3= RD (rot); 4= BK (schwarz); GND= GY (grau)
)
14
Display
5
2
Display
1 3 6 8
2 4 5 7
5
)
3
4
1
Camera
