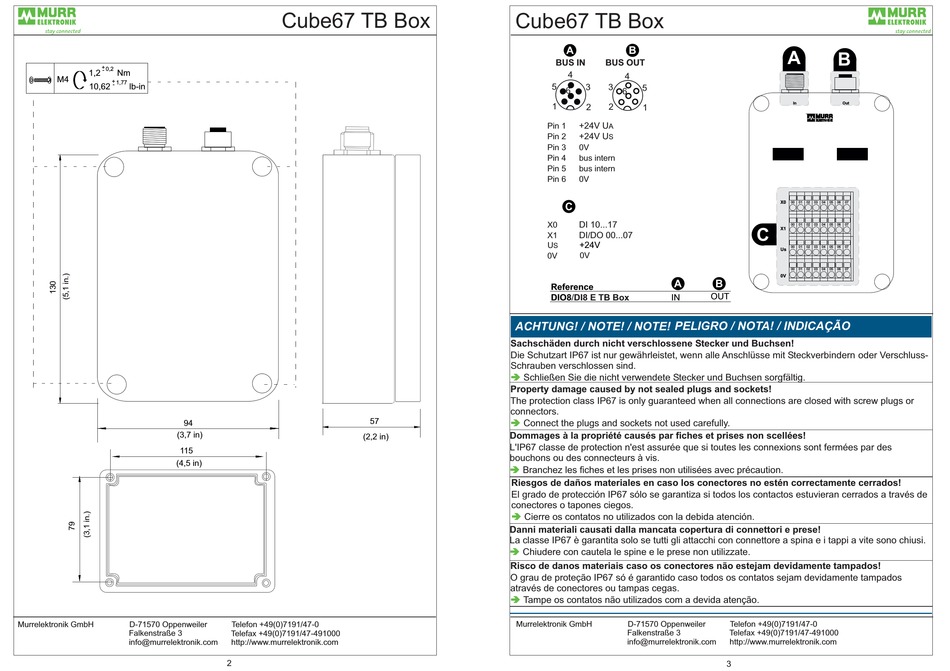

Cube67 TB Box
57
(2,2 in)
Cube67 TB Box
A
B
BUS IN
BUS OUT
4
4
5
3
3
5
6
6
1
2
2
1
+24V U
Pin 1
A
Pin 2
+24V U
S
Pin 3
0V
Pin 4
bus intern
Pin 5
bus intern
Pin 6
0V
C
DI 10...17
X0
X1
DI DO 00...07
/
U
+24V
S
0V
0V
A
Reference
DIO8/DI8 E TB Box
IN
ACHTUNG! /
NOTE
! /
NOTE
!
PELIGRO NOTA!
Sachschäden durch nicht verschlossene Stecker und Buchsen!
Die Schutzart IP67 ist nur gewährleistet, wenn alle Anschlüsse mit Steckverbindern oder Verschluss-
Schrauben verschlossen sind.
â
Schließen Sie die nicht verwendete Stecker und Buchsen sorgfältig.
Property damage caused by not sealed plugs and sockets!
The protection class IP67 is only guaranteed when all connections are closed with screw plugs or
connectors.
â
Connect the plugs and sockets not used carefully.
Dommages à la propriété causés par fiches et prises non scellées!
L'IP67 classe de protection n'est assurée que si toutes les connexions sont fermées par des
bouchons ou des connecteurs à vis.
â
Branchez les fiches et les prises non utilisées avec précaution.
Riesgos de daños materiales en caso los conectores no estén correctamente cerrados!
El grado de protección IP67 sólo se garantiza si todos los contactos estuvieran cerrados a través de
conectores o tapones ciegos.
â
Cierre os contatos no utilizados con la debida atención.
Danni materiali causati dalla mancata copertura di connettori e prese!
La classe IP67 è garantita solo se tutti gli attacchi con connettore a spina e i tappi a vite sono chiusi.
â
Chiudere con cautela le spine e le prese non utilizzate.
Risco de danos materiais caso os conectores não estejam devidamente tampados!
O grau de proteção IP67 só é garantido caso todos os contatos sejam devidamente tampados
através de conectores ou tampas cegas.
â
Tampe os contatos não utilizados com a devida atenção.
