Resi 4LED-SIO Anleitung

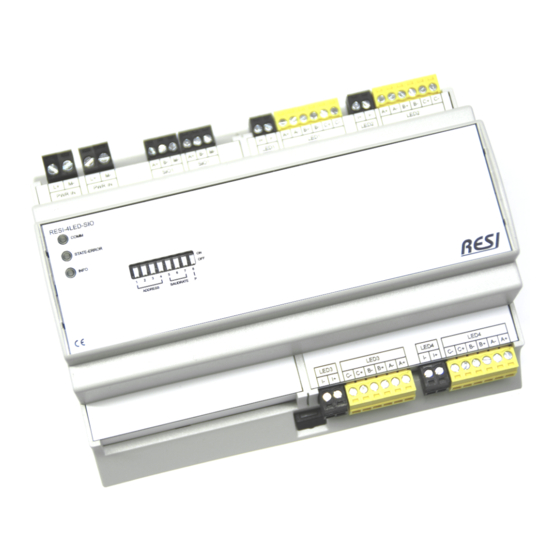

RESI-4LED-
SIO
RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Fax: +43-316-262062-66, Email: help@RESI.cc URL: www.RESI.cc
WICHTIG: Bevor Sie mit der Installation des Produkts beginnen, lesen Sie die beigefügten WICHTIGEN SICHERHEITSHINWEISE aufmerksam durch und befolge Sie diese Informationen sorgfältig!
Beschreibung:
MODBUS/RTU Modul zur Ansteuerung von LED Streifen mit zwölf individuell dimmbaren Kanälen, organisiert in 4 Gruppen zu je 3 Kanälen über einen seriellen Bus, passend für RGB, RGBW, Dual-Weiß oder
Monocolore LED Streifen mit gemeinsamer Anode, getrennte Spannungsversorgung für jede der 4 LED Gruppen 0..48Vdc, max. 360W@24Vdc, 180W@12vdc, 720W@48Vdc, max. 15A Eingangsstrom pro LED
Gruppe, max. Ausgangsstrom pro LED Kanal 5A, 12 PowerMOS FET PWM Ausgänge mit 400Hz PWM Frequenz zum Dimmen der LED Streifen, Host Kommunikation: Via RS485 mit MODBUS/RTU Slave oder ASCII
Text Protokoll,Host Baudraten: 300-256000Bd, Keine, gerade oder ungerade Parität, 8 Datenbits, 1 oder 2 Stoppbits, Konfiguration und Test des Moduls über unsere kostenlose LIBRE OFFICE(R) basierende
Konfiguratorsoftware oder über unsere kostenlose PC Software MODBUS Konfigurator, Größe (LxBxH):143x110x62mm, Gewicht:295g, Spannungsversorgung:12-48V=, Leistungsaufnahme:0.5W, Gehäuse:8TE,
Montage:Schnappbar auf EN50022 DIN Schiene oder Wandmontage, Klemmen:Klemmentyp RM5 , Kabelquerschnitt: max. 2.5 mm², max. 14AWG, Schraube: M3, Anzugsmoment: max. 0.5Nm, max. 4.43 Lb-in,
Klemmentyp RM3.5, Kabelquerschnitt: max. 1.5 mm², max. 16AWG, Schraube: M2, Anzugsmoment: max. 0.2Nm, max. 1.77 Lb-in, Zertifizierung:CE, TARIC Nummer:8538 90 91
Handbuch:
Lesen Sie unser aktuelles Handbuch zum Produkt gewissenhaft durch! Beides erhalten Sie auf unserer Homepage

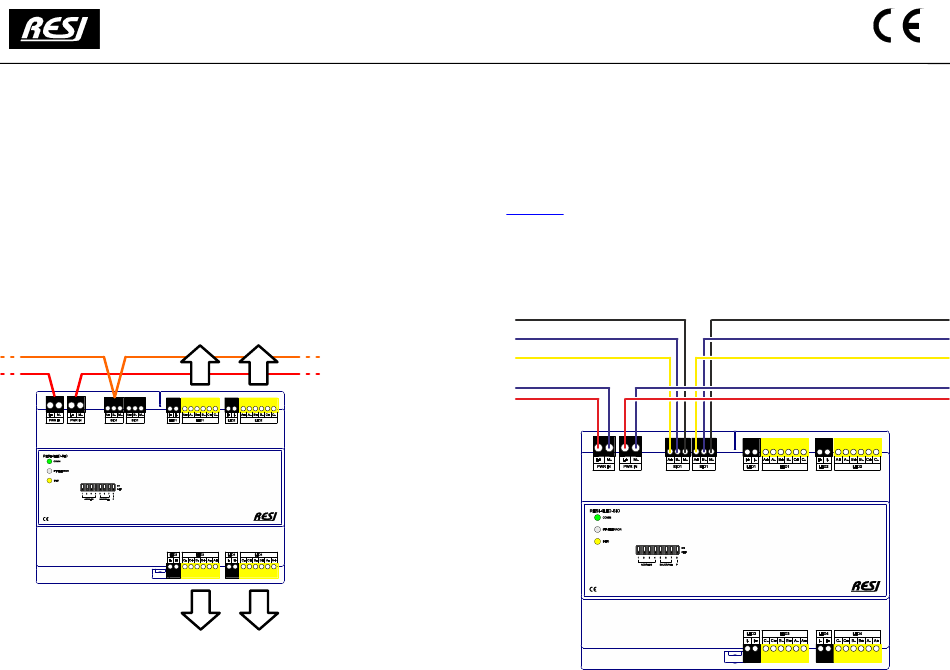

Gruppe 1
3xPWM
RS485
12-48V=
Gruppe 3
3xPWM
LED LED
Gruppe 2
3xPWM
LED LED
Gruppe 4
3xPWM
www.RESI.cc
EIN:RS485 Masse
EIN:RS485 B-
EIN:RS485 A+
EIN: 12-48Vdc
DE
AUS:RS485 Masse
AUS:RS485 B-
AUS:RS485 A+
AUS: 12-48Vdc
