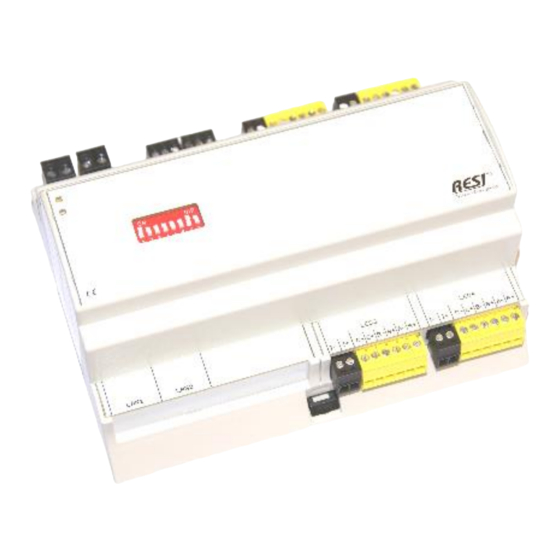

RESI-4LED-MODBUS
RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Fax: +43-316-262062-66, Email: help@RESI.cc URL: www.RESI.cc
WICHTIG: Bevor Sie mit der Installation des Produkts beginnen, lesen Sie die beigefügten WICHTIGEN SICHERHEITSHINWEISE aufmerksam durch und befolge Sie diese Informationen sorgfältig!
Beschreibung:
MODBUS/RTU Modul zur Ansteuerung von LED Streifen mit zwölf individuell dimmbaren Kanälen, organisiert in 4 Gruppen zu je 3 Kanälen über einen seriellen Bus, passend für RGB, Dual-Weiß oder Monocolore LED
Streifen mit gemeinsamer Anode, getrennte Spannungsversorgung für jede der 4 LED Gruppen 0..48Vdc, max. 360W@24Vdc, 180W@12vdc, 720W@48Vdc, max. 15A Eingangsstrom pro LED Gruppe, max.
Ausgangsstrom pro LED Kanal 5A, 12 PowerMOS FET PWM Ausgänge mit 400Hz PWM Frequenz zum Dimmen der LED Streifen, Host Kommunikation über RS485 mit MODBUS/RTU Slave Protokoll, Host
Baudraten: 4800, 9600, 19200, 38400, 57600, 115200, 230400 oder 256000, Keine oder gerade Parität, 8 Datenbits, 1 Stoppbit, die 12 LED Ausgänge sind galvanisch von den Schnittstellen getrennt, alle 12 LED
Ausgänge besitzen intern die selbe Masse, Konfiguration und Test des Moduls über unsere kostenlose PC Software MODBUS Konfigurator, Gewicht: 260g, Größe (LxBxH): 143x110x62mm, Spannungsversorgung: 12-
48V=, Leistungsaufnahme: <0.8W, Schnappbar auf EN50022 DIN Schiene oder Wandmontage.
Handbuch+Software:
Um unser Modul zu konfigurieren, benötigen Sie unser kostenloses Tool ModbusConfigurator. Lesen Sie unser aktuelles Handbuch zum Produkt gewissenhaft durch! Beides erhalten Sie auf unserer Homepage
www.RESI.cc
DE
Technische Rahmenbedingungen
0...60°C
Betriebstemperatur
Lagerungstemperatur
-20..+80°C
Feuchte
25..90 %rF nicht kondensierend
Spannungsversorgung
12-48Vdc +/-10%
Leistungsaufnahme
<0.8W
LED Spannungsversorgung
0..48Vdc, 180W@12Vdc, 360W@24Vdc,
720W@48Vdc, max. 15A
LED Ausgänge
0..48Vdc, jeder max 5A
Schraubklemmen
Anzugsmoment max. 0.5Nm
Verkabelungsquerschnitt
Max. 1.5mm²
Abmessungen (LxBxH)
143x110x62mm
Gewicht
260g
Schutzart
IP20
Konformität
CE
